it - italiano
93

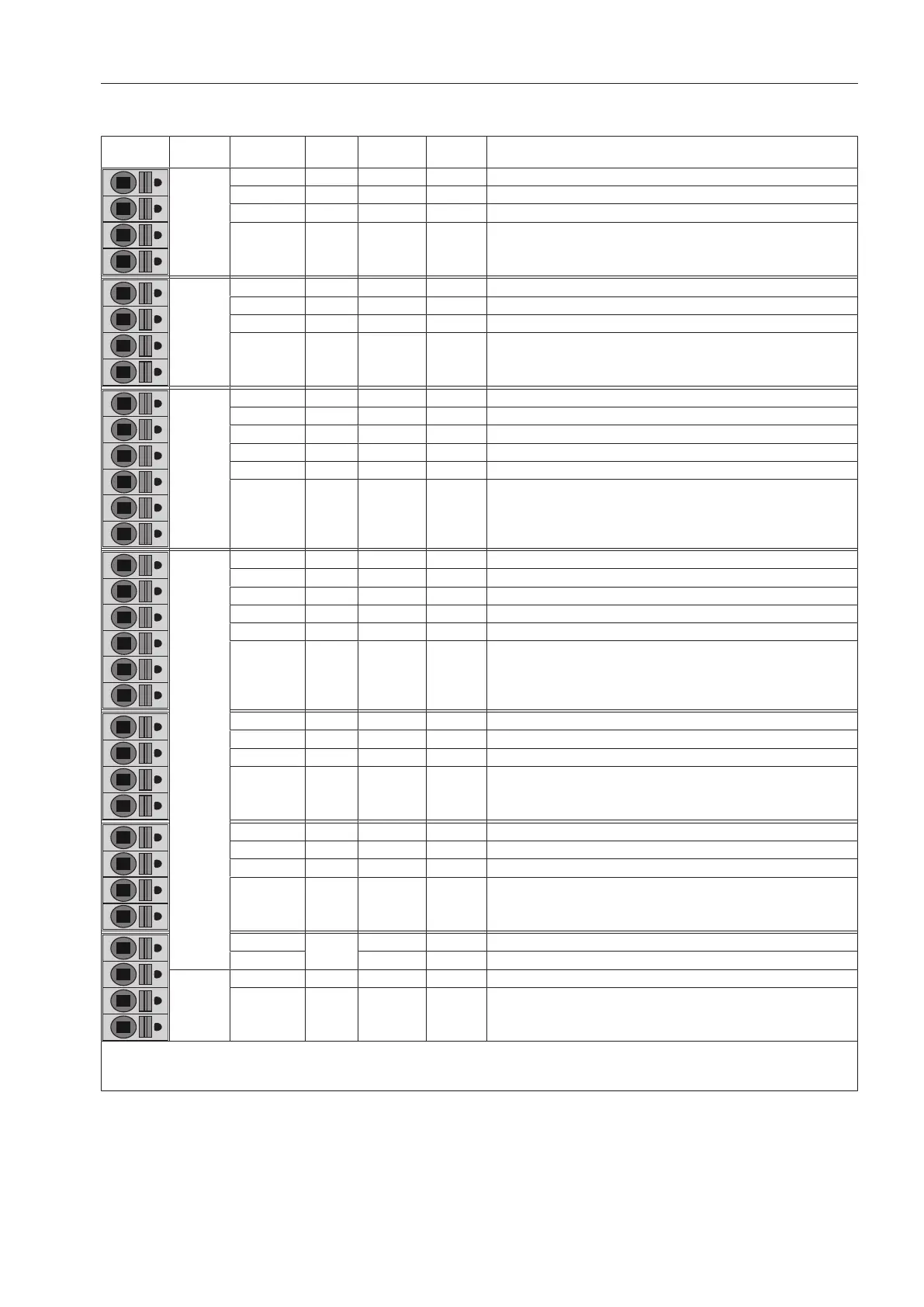

Tabella capacità di corrente
Utilizzo
Posizione
sui morsetti
Segnale
Direzione
segnale
Capacità
corrente
Descrizione
PE  Messa a terra
PE  Messa a terra
PE  Messa a terra
PE  Messa a terra
Carico di punta
(DIN18875)
1.1 L'  aSegnalazione di accensione
1.2 L'  bRichiesta riscaldamento
1.3 L'  cAutorizzazione riscaldamento
1.4 N'  dNeutro
Gettoniera
2.1 L'  L'apparecchio è pronto per il funzionamento
2.2 L'  Stato del programma
2.3 L'  Impulso acquisto programmi
2.4 N'  Segnale acquisto durata
2.5 N'  Alimentazione tensione
2.6 L  Alimentazione tensione
PWM (lavatrice): dosaggio
PDR (essiccatoio): componenti aggiuntivi
3.1 N'  1,0A Alimentazione tensione est.
3.2 L  1,0A Alimentazione tensione est.
3.3 L'  4,0A Dosaggio 1/ventola aggiuntiva
3.4 N'  4,0A Alimentazione tensione
3.5 L'  1,0A Dosaggio 2/sportellino sfiato
3.6 N'  1,0A Alimentazione tensione
3.7 L'  1,0A Dosaggio 3/luce segnale/allarme
3.8 N'  1,0A Alimentazione tensione
3.9 L'  1,0A Dosaggio 4
3.10 N'  1,0A Alimentazione tensione
3.11 L'  1,0A Dosaggio 5
3.12 N'  1,0A Alimentazione tensione
3.13 L'  1,0A Dosaggio 6
3.14 N'  1,0A Alimentazione tensione
4.1
+13V
 Sensore di rilevamento del vuoto*
4.2  Sensore di rilevamento del vuoto*
5.1 Codifica
5.2 Codifica
L' = fase azionata, N' = neutro azionato
* v. paragrafo “Capacità corrente degli ingressi e delle uscite”
Carico corrente totale dell'elettronica: v. paragrafo “Installazione”.
