Mini Crosser T - Stik Og Sikringer I Betjeningspanel

18

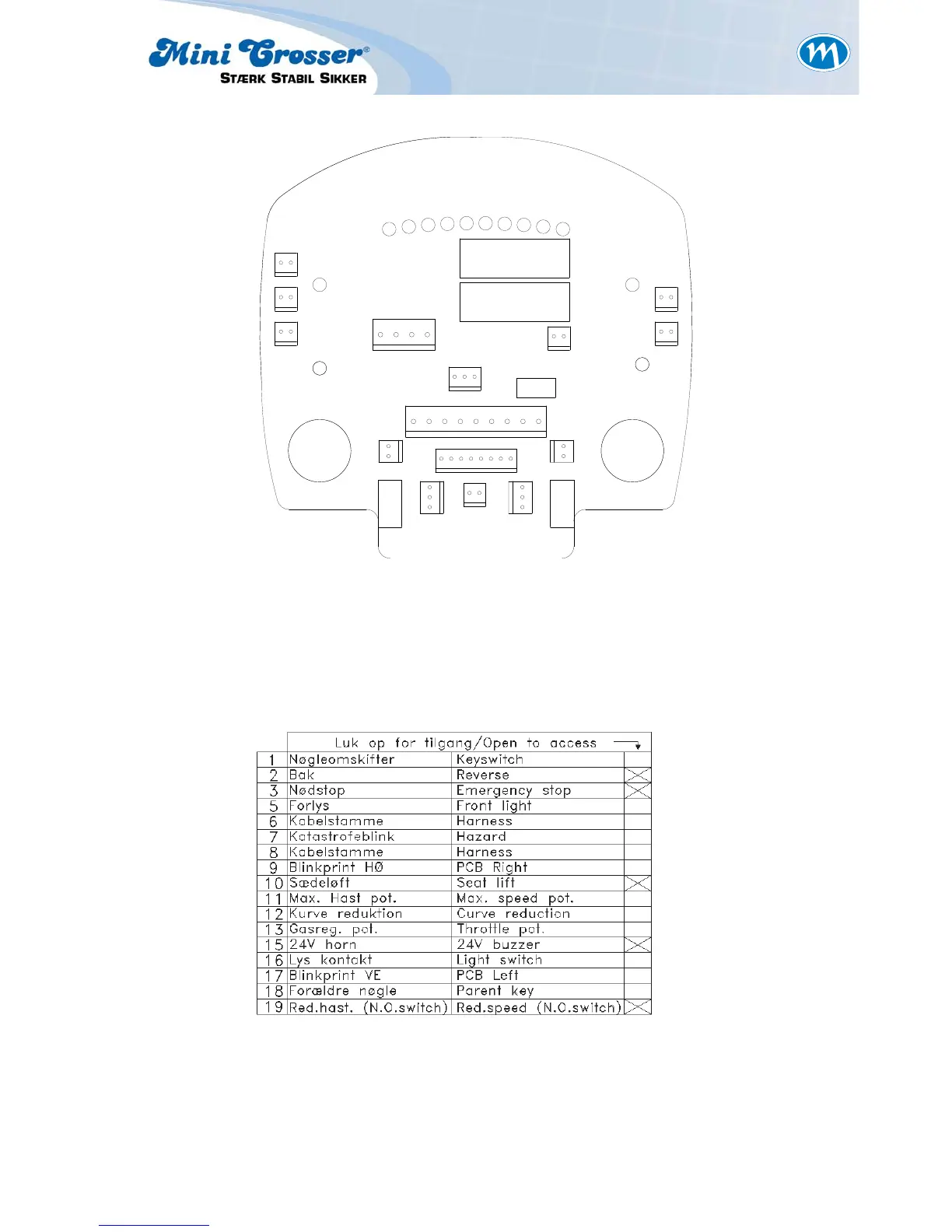

6.2 Stik og sikringer i betjeningspanel
En del af stikkene på printet er til ekstraudstyr. Nogle af dem er tilsluttet fra fabrikken og de er i
stedet ført ud til de områder på scooteren hvor de skal bruges.
Skemaet herunder viser i hvilke tilfælde at betjeningspanelet skal åbnes.
Tilslutningen for sædehejs, er ikke relevant for sædehejs af S-modeltypen. På T-modellen sidder
op/ned kontakten også under armlænet.
Elektriske pærer
Forlys:(beskrivelse af fremgangsmåde). BA15s 24V/21W MC varenummer SR-00066
Blinklys/stoplys: BA15s 24V/10W MC varenummer SR-00033
Baglys: BA15s 24V/5W. MC varenummer SR-04244
F6
J12
J11
J10
J9
J6
J7
J8
J3
J2
J
J5
J13
J17
J16
J18
J19
J15
MiniCrosser A/S
T-127-5-002
Issue 2.0
