FX2N Series Programmable Controllers Outputs 6
6-16

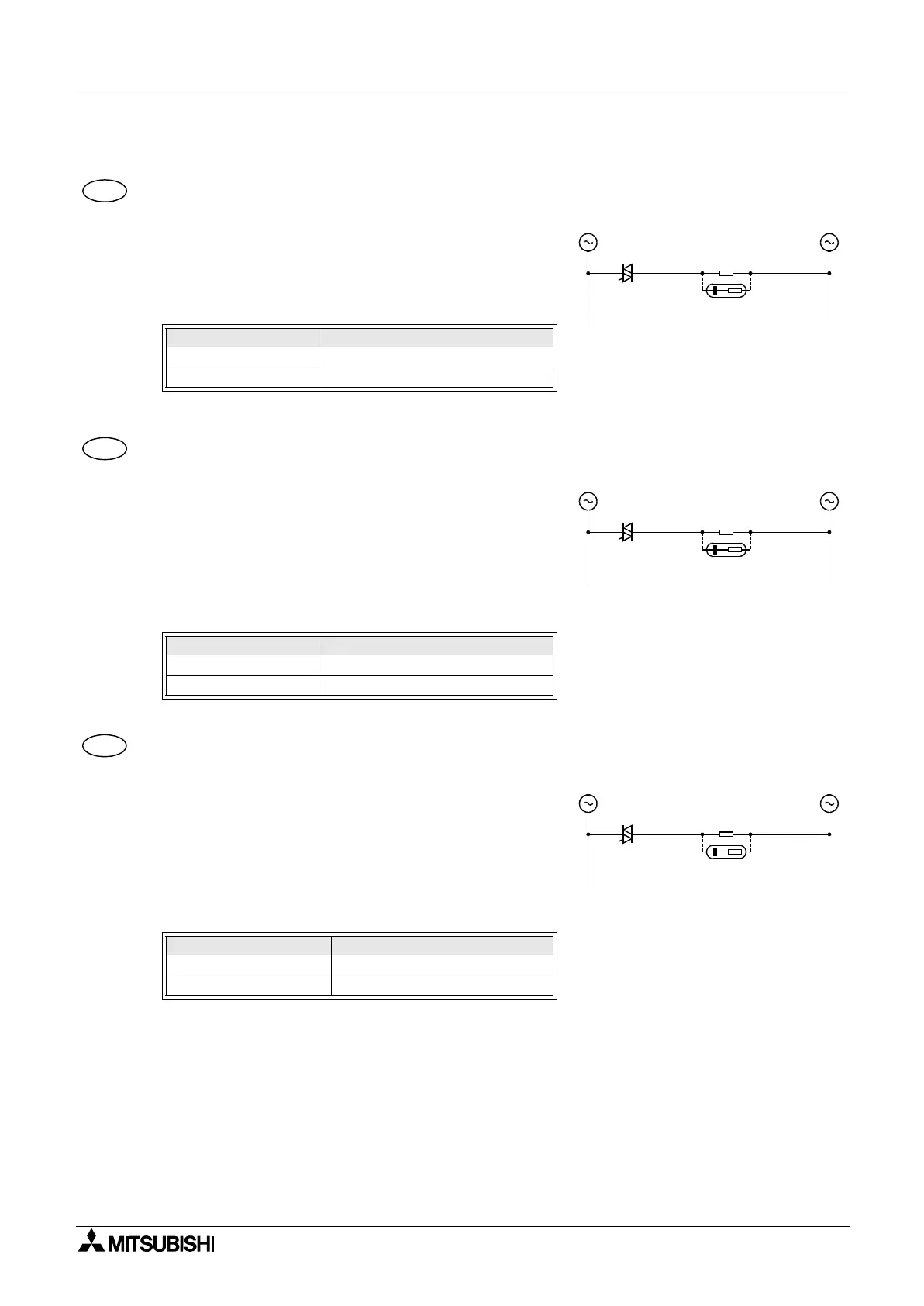

6.2.3 Output circuit configuration
Output circuit configuration 6.2
• Very low current load
The triac output circuit inside the PLC has a C-R absorber for
turning OFF. When connecting a very low current load of "0.4 VA /
100V AC or less, or 1.6 VA / 200V AC or less", please connect a
surge absorber parallel to the load. Select the rated voltage of the
surge absorber suitable to the load used. Refer to the table below for
other specifications.
Configuration du circuit de sortie 6.2
• Charge en micro-courant
Le circuit de sortie triac à l’intérieur du contrôleur logique
programmable (PLC) a un absorbeur C-R pour une mise hors
circuit. Lorsqu’on raccorde une charge en micro-courant, s’assurer
de raccorder un amortisseur de surtension parallèlement à la
charge. La charge en micro-courant se réfère ici à "0,4 VA ou moins/
100 VAC" ou "1,6 VA ou moins/200 VAC".
Sélectionner la tension nominale de l’amortisseur de surtension
approprié à la charge utilisée. Se référer au tableau ci-dessous pour
d’autres spécifications.
C
Konfiguration des Ausgangskreises 6.2
•Mikrostromlast
Der Triac-Ausgangskreis in der speicherprogrammierbaren
Steuerung (SPS) enthält einen C-R-Absorber zum Ausschalten.
Beim Anschließen einer Mikrostromlast achten Sie bitte darauf,
einen Überspannungsschutz parallel zur Last anzuschließen. Die
Mikrostromlast bezieht sich hier auf „0,4 VA oder weniger/100 VAC“
oder „1,6 VA oder weniger/200 VAC“. Wählen Sie die
Nennspannung des Überspannungsschutzes, die für die
verwendete Last geeignet ist. Informationen zu den anderen
Spezifikationen entnehmen Sie bitte der unten stehenden Tabelle.
Item Guide
Electrostatic capacitance Approx. 0.1µF
Resistance value Approx. 100 to 200
Ω
Article Guide
Capacité électrostatique Approx. 0,1µF
Valeur ohmique Approx. 100 à 200
Ω
Posten Führung
Elektrostatische Kapazität Ca. 0,1µF
Widerstandswert Ca. 100 bis 200
Ω
ENG
Very low current load
Surge
absorber
PLC output
FRE
Amortisseur
de surtension
Sortie PLC
(contrôleur
logique
programmable)
Charge en
micro-courant
GER
Mikrostromlast
SPS-Ausgang
Überspannungsschutz

Mitsubishi FX2N series Specifications

General

Type	Programmable Logic Controller (PLC)
Manufacturer	Mitsubishi Electric
Series	FX2N
Power Supply	100-240VAC or 24VDC
Program Capacity	8, 000 steps
Expansion	Yes, via expansion modules
Operating Temperature	0 to 55°C
I/O Points	16 to 256 points
Communication	RS-422, RS-485
Programming Language	Ladder Logic
Instruction Execution Speed	0.08 µs/basic instruction
Mounting	DIN rail
Data Memory	8, 000 words
Expansion Modules	Analog, digital, communication
Humidity	5 to 95% RH (non-condensing)
