FX2N Series Programmable Controllers Installation 3
3-5
1
2
3
4
5
6
7
A
B
C

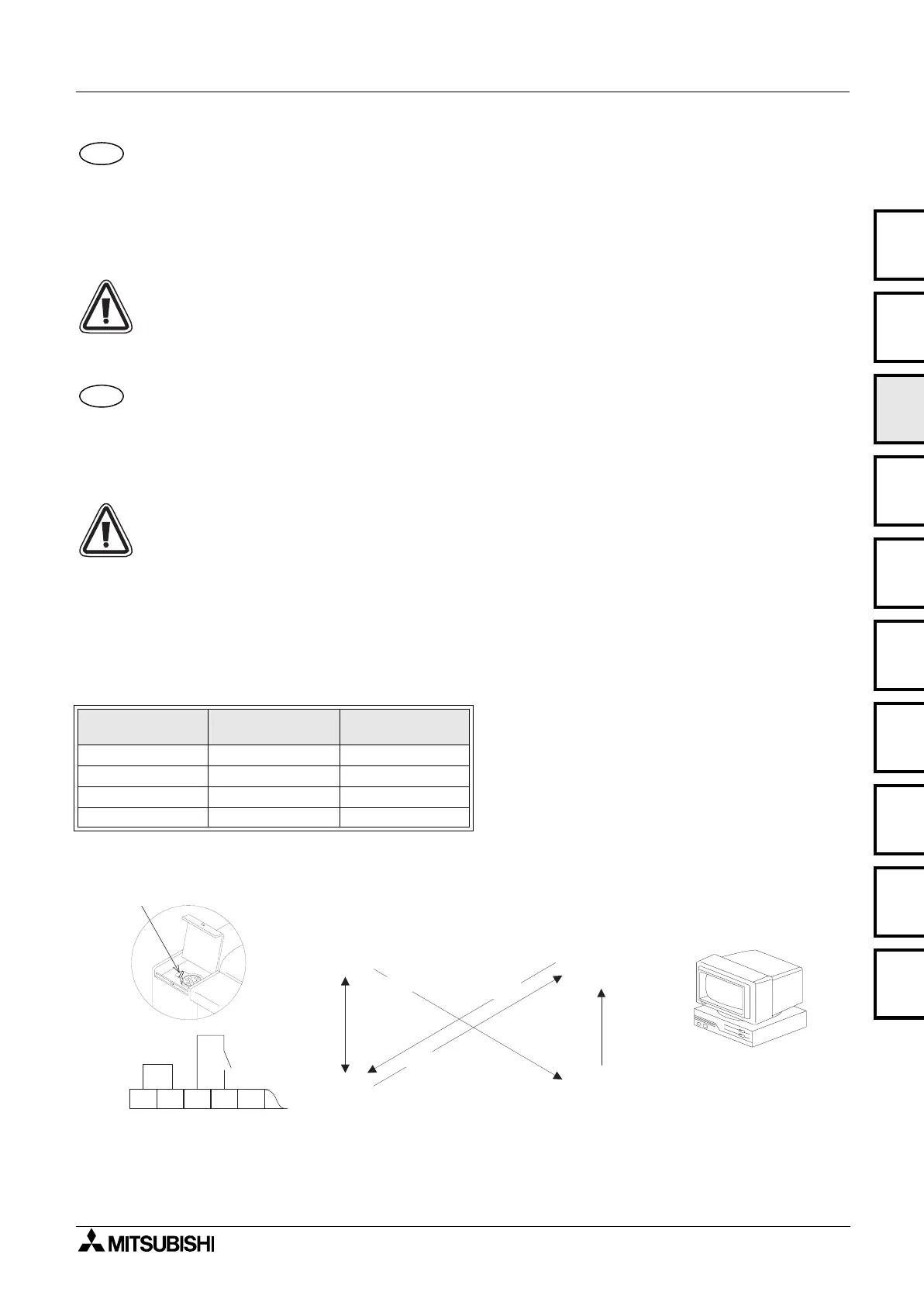

Commande Run/Stop 3.2
La fonction RUN ou STOP de la FX
2N
peut être commandée:
➀
au commutateur RUN/STOP installé à côté du port de programmation;
➁
au moyen d’une entrée standard (X0 à X17; X0 à X7 pour des unités FX
2N
-16M
✩
) définie par des paramètres
système;
➂
à distance, à partir d’un micro-ordinateur ou d’un autre périphérique de programmation.
Note:
L’interrupteur RUN-STOP du FX
2N
➀
fonctionne parallèlement à la borne RUN
➁
. Veuillez tenir compte à ce
sujet de la partie inférieure du tableau.
durant une opération à distance, l’état Run/Stop de la FX
2N
est déterminé par la commande la plus récente.
Par exemple: lorsque le commutateur RUN/STOP est sur RUN et qu’un STOP est commandé à distance à partir
d’un micro-ordinateur, le commutateur RUN/STOP doit être positionné sur STOP, puis de nouveau sur RUN afin
de ramener la MPU en mode RUN.
Controllo RUN (marcia) / STOP (arresto) 3.2
Marcia o arresto della FX
2N
si possono controllare tramite:
➀
L’interruttore RUN/STOP montato accanto alla porta di programmazione.
➁
Un input standard (X0...X17; X0...X7 per unità FX
2N
-16M
✩
) definito dai parametri del sistema.
➂
A distanza mediante un personal computer o altre periferiche di programmazione.
Nota:
Il selettore RUN-STOP dell’FX
2N
➀
lavora in parallelo al morsetto RUN
➁
. Osservate in proposito la tabella
riportata in basso.
Durante il funzionamento con comando a distanza, lo stato RUN/STOP della FX
2N
viene determinato dal
controllo impiegato per ultimo.
Esempio: Se l’interruttore RUN/STOP è in posizione RUN e si attiva un arresto a distanza tramite personal
computer, l’interruttore RUN/STOP deve essere portato su STOP e quindi di nuovo su RUN per attivare il modo
RUN nella MPU.
Table 3.2: ENG
☞
RUN/STOP selection
FRE
☞
Sélection RUN-/STOP
GER
☞
RUN-/STOP-Auswahl
ITL
☞
Selezione RUN/STOP
ESP
☞
Selección de RUN/STOP
➀
RUN/STOP
SWITCH
➁
RUN
INPUT TERMINAL
FX
2N
MPU
STATUS
RUN ON RUN
RUN OFF RUN
STOP OFF STOP
STOP ON RUN
FRE
ITL
➀
X 2S / S 0 V 2 4 V X 0 X 1
R U N
➁
➂
S T O P
R U N
R e m o t e
S T O P
R e m o t e
R U N
➂
R U N
➀➁➂
R U N
➂
S T O P
➀➁ ➂
