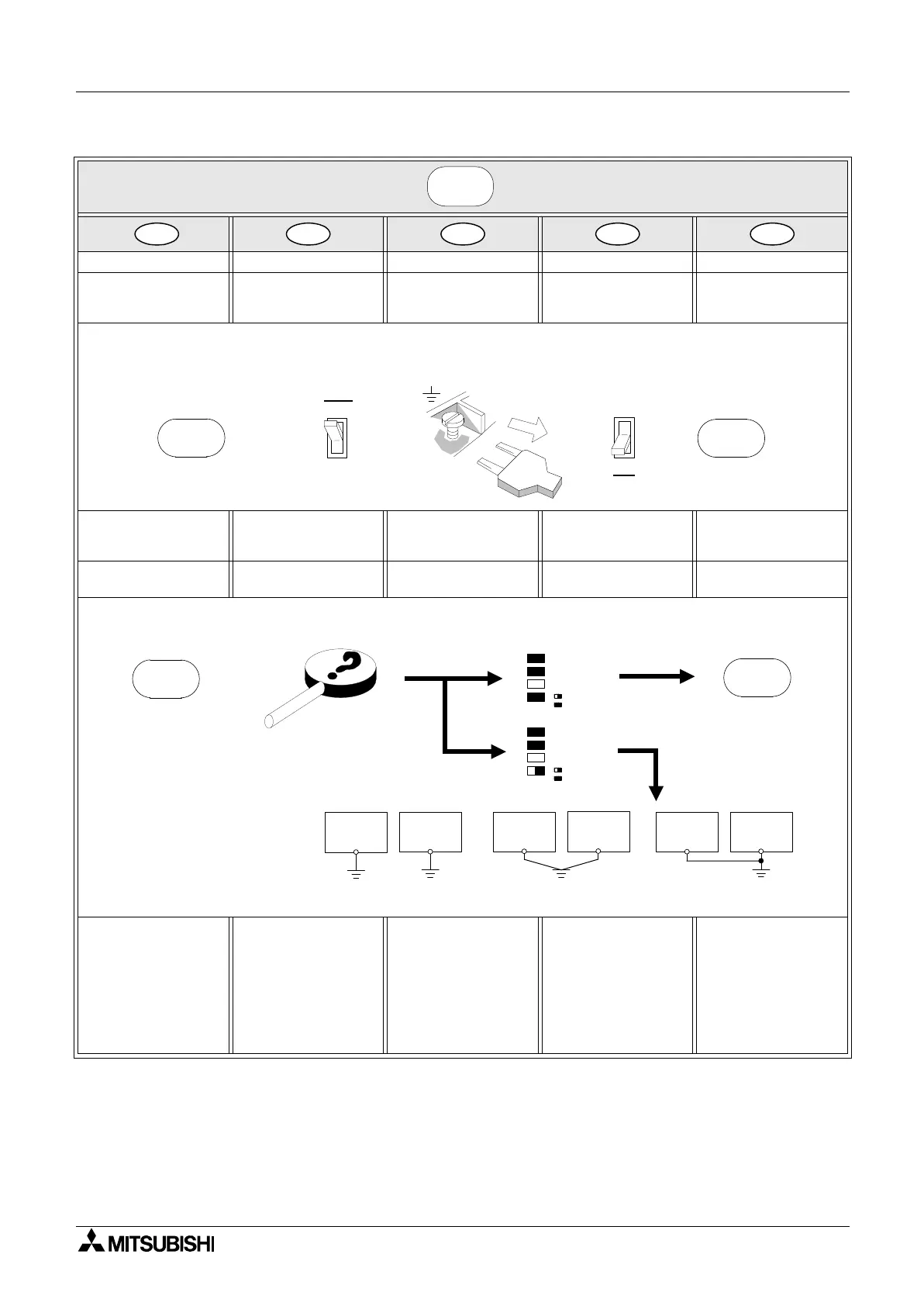

FX2N Series Programmable Controllers Diagnostics 7
7-8
Remedy Remède Abhilfe Rimedio Remedio
Disconnect
earth/ground terminal
Débrancher le
raccordement de terre.
Erdungsanschluß
abklemmen.
Staccare il
collegamento a terra.
Desembornar la
conexión de puesta a
tierra.
Possible
results
Résultats
possibiles
Mögliche
Prüfergebnisse
Possibili risultati
dei controlli
Resultados posibies de
la prueba de
verificación
Check CPU-E /
PROG-E LED
Vérifier la LED
CPU-E / PROG-E.
CPU-E / PROG-E-LED
überprüfen.
Controllare il LED
CPU-E / PROG-E.
Comprobar el diodo LED
de la CPU-E / PROG-E.
PROG.E LED is flashing.
Check for programming
error. Ensure the earth/
ground cable is correctly
re-wired.
La LED PROG.E
clignote. Vérifier s’il y a
une erreur du
programme.
S’assurer que le
raccordement à la terre a
été correctement
débranché.
PROG.E-LED blinkt. Auf
Programmfehler
überprüfen.
Sicherstellen, daß der
Erdungsanschluß korrekt
abgeklemmt wurde.
Il LED PROG.E
lampeggia. Controllare
se il programma contiene
errori. Accertarsi che il
collegamento a terra sia
stato correttamente
staccato.
El diodo LED de
PROG.E parpadea.
Verificar la ausencia de
errores o fallos de
programa. Asegurar que
la conexión de puesta a
tierra ha sido
desembornada
correctamente
D
ENG FRE GER ITL ESP
OFF
ON
AC
ON
OFF
AC
E
6
7
8
9
10
➭ ➭ ➭ ➭
➭ ➭ ➭ ➭
➭ ➭ ➭
➭ ➭ ➭
D
F
10
11
12
13
➭ ➭ ➭ ➭
➭ ➭ ➭ ➭
➭ ➭ ➭ ➭
CPU-E /
PROG-E
LED
POWER
RUN
BATT.V
PROG-E
CPU-E
POWER
RUN
BATT.V
PROG-E
CPU-E
E
PC
M/C
PC
M/C
PC
M/C
✔
✔
✘
To Next Page
