Mitsubishi FX2N series User Manual

FX2N Series Programmable Controllers Installation 3
3-15
1
2
3
4
5
6
7
A
B
C

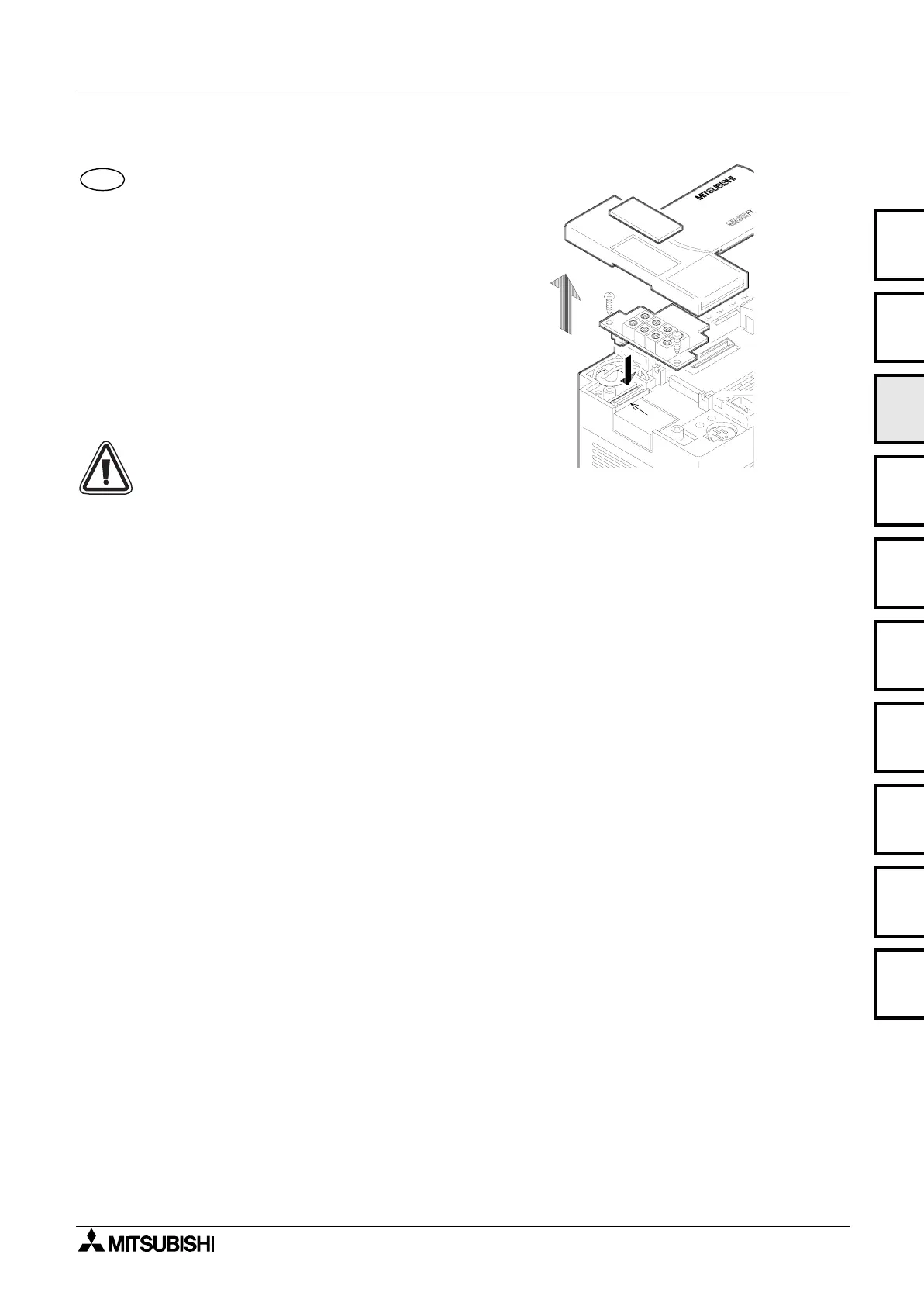

Instalación de la tarjeta de extensión3.8
Para instalar una tarjeta de extensión funcional
especial en el lado izquierdo del FX
2N
MPU se
debe:
➀
Quitar la tapa del FX
2N
.
➁
Fijar la tarjeta al conector y colocar
correctamente sobre los agujeros para
roscar.
➂
Fijar la tarjeta a la unidad base mediante los
tornillos de atornillamiento directo M3.
Par de torsión 0,3 a 0,6 N·m
➃
Quitar el disyuntor de la tapa mediante un
cortador o unas alicates a fin de facilitar el
acceso a la tarjeta.
Nota:
El FX
2N
-232-BD se suministra con bornes
de puesta a tierra que deberían fijarse a la
tarjeta antes de la instalación.
Figure 3.4:
ESP
X1
X3
Y1
Y0
Y2
➀
➂
➁
➃

Mitsubishi FX2N series Specifications

General

Type	Programmable Logic Controller (PLC)
Manufacturer	Mitsubishi Electric
Series	FX2N
Power Supply	100-240VAC or 24VDC
Program Capacity	8, 000 steps
Expansion	Yes, via expansion modules
Operating Temperature	0 to 55°C
I/O Points	16 to 256 points
Communication	RS-422, RS-485
Programming Language	Ladder Logic
Instruction Execution Speed	0.08 µs/basic instruction
Mounting	DIN rail
Data Memory	8, 000 words
Expansion Modules	Analog, digital, communication
Humidity	5 to 95% RH (non-condensing)
