FX2N Series Programmable Controllers Wiring techniques 4
4-8

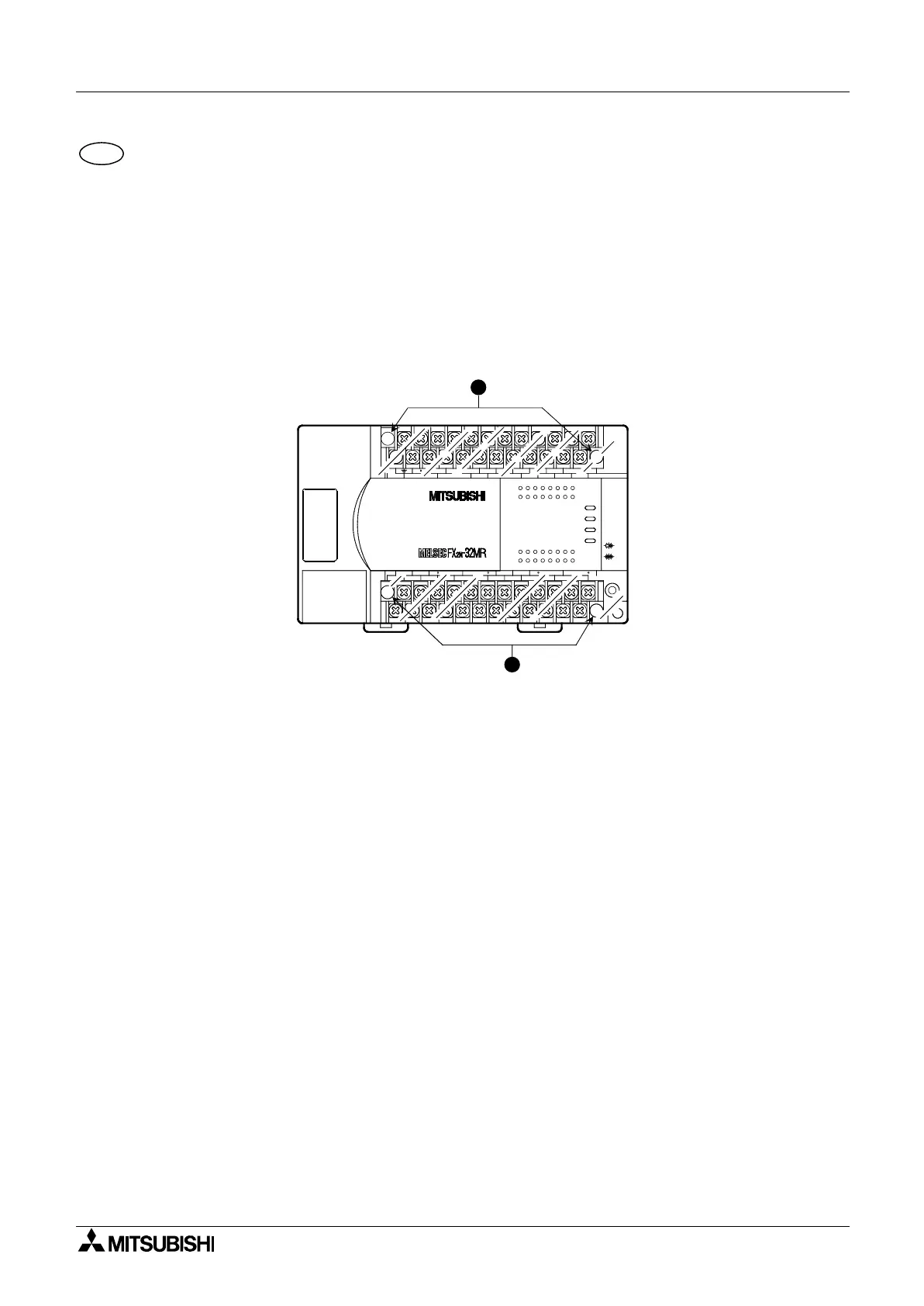

Desmontaje e instalación del bloque del terminal de desacoplamiento rápido
Manipulación del bloque del terminal de desacoplamiento rápido
•
Desmontaje:
Afloje los tornillos de izquierda y derecha de manera equilibrada.
•
Instalación:
Se aprietan los tornillos de la izquierda y derecha de manera equilibrada.
Par de apriete de 0,4 a 0,5 N•m
Tenga cuidado de que el centro del bloque de la terminal no se eleve.
➊
Afloje los tornillos de izquierda y derecha de manera equilibrada para retirar los terminales de entrada.
(El desmontaje es imposible en FX
2N
-16M.)
➋
Afloje los tornillos de la izquierda y derecha de forma equilibrada para retirar los terminales de salida.
(El desmontaje es imposible en FX
2N
-16M.)
ESP
72456130
1611 1514 1710 12 13
14 171510 12 13
72456130
1611
OUT
IN
L X13 X15
X10 X14 X16
24+N
COM X4
X7
Y4
Y5
Y6
COM3
Y10
Y11
Y12
Y13Y1
Y2
Y3
Y14
Y15
X3
X2
X1
POWER
BATT.V
RUN
CPU.E
PROG.E
1
2

Mitsubishi FX2N series Specifications

General

Type	Programmable Logic Controller (PLC)
Manufacturer	Mitsubishi Electric
Series	FX2N
Power Supply	100-240VAC or 24VDC
Program Capacity	8, 000 steps
Expansion	Yes, via expansion modules
Operating Temperature	0 to 55°C
I/O Points	16 to 256 points
Communication	RS-422, RS-485
Programming Language	Ladder Logic
Instruction Execution Speed	0.08 µs/basic instruction
Mounting	DIN rail
Data Memory	8, 000 words
Expansion Modules	Analog, digital, communication
Humidity	5 to 95% RH (non-condensing)
