● Funda termocontraíble o cinta aislante para cable
Procedimiento:
1. Empalme los conductores de la fuente de alimentación de CC con los conductores del cable de
alimentación de 12 V CC.
a. Use el alicate de corte para pelar los extremos de cada conductor.
Quite de 12 a 25 milímetros (de 0,5 a 1 pulgada) de aislamiento según sea necesario.
b. Opcional: Deslice una sección de funda termocontraíble para cable sobre cada conductor.
c. Para empalmar los conductores, utilice soldaduras o tapas retorcedoras de cables, o bien
retuérzalos de forma segura.
Empalme el conductor positivo (PV+) del cable de alimentación de CC con el conductor
positivo (PV+) de la fuente de alimentación. Empalme el conductor negativo (PV−) del cable
de alimentación de CC con el conductor negativo (PV−) de la fuente de alimentación.
d. Aísle firmemente los empalmes con la funda termocontraíble o la cinta aislante para cable.

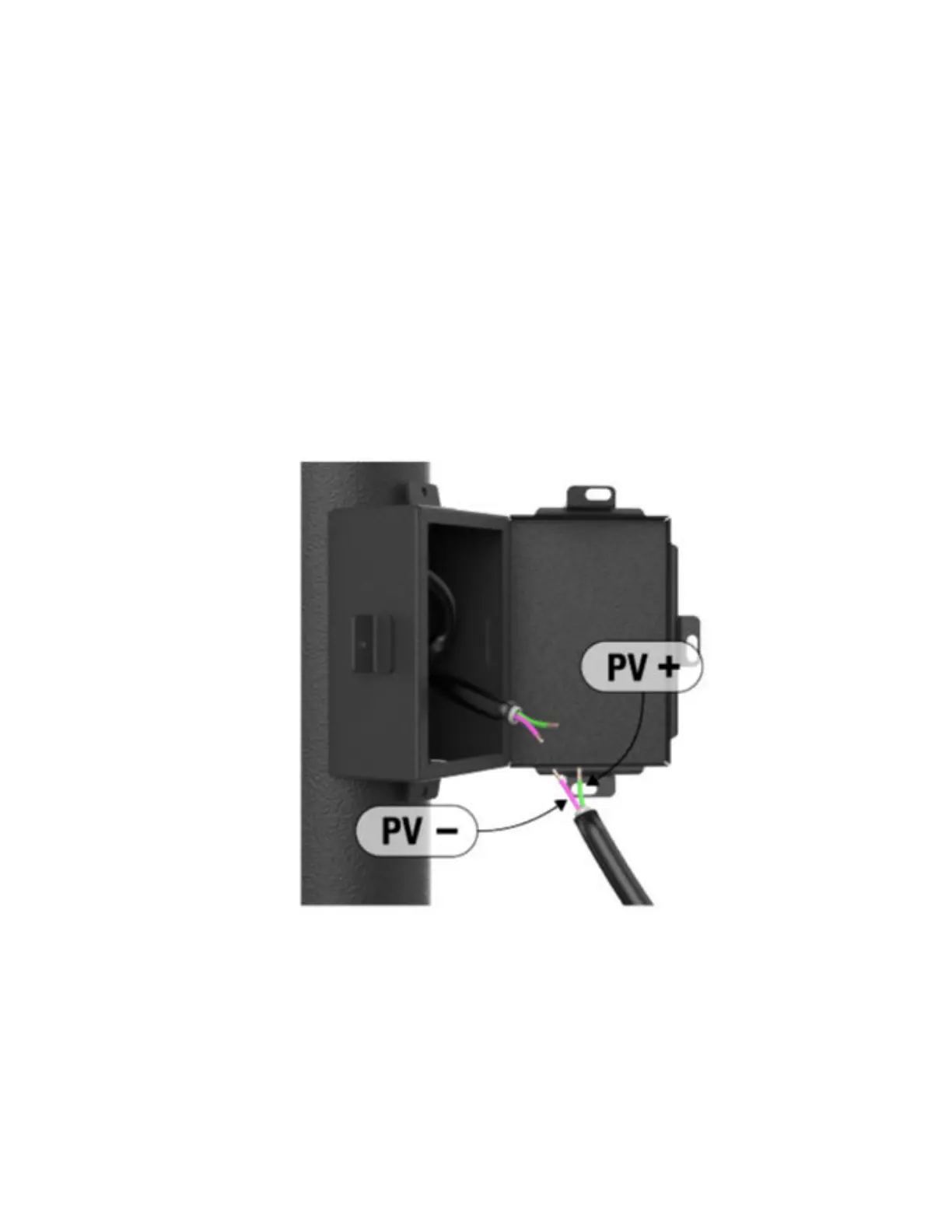

Figura 14: Conexión de los conductores
2. Compruebe la longitud del cable de alimentación.
a. Tienda el cable de alimentación de CC hasta la ubicación aproximada de la cámara.
b. Utilice una brida para asegurar el extremo del cable en su lugar.
3. Vaya a Instalación de la cámara.
