3. Selecione uma das opções a seguir:
Se... Então...
Se esta for uma
implantação de
painel solar
duplo ou de
bateria dupla,
instale a bateria do painel solar de expansão:
a. Obtenha cada item do kit.
b. Oriente a bateria do painel solar de expansão com as portas e os
orifícios de montagem voltados para os mesmos lados que a bateria do
painel solar existente.
c. Insira a bateria na estrutura do painel solar.

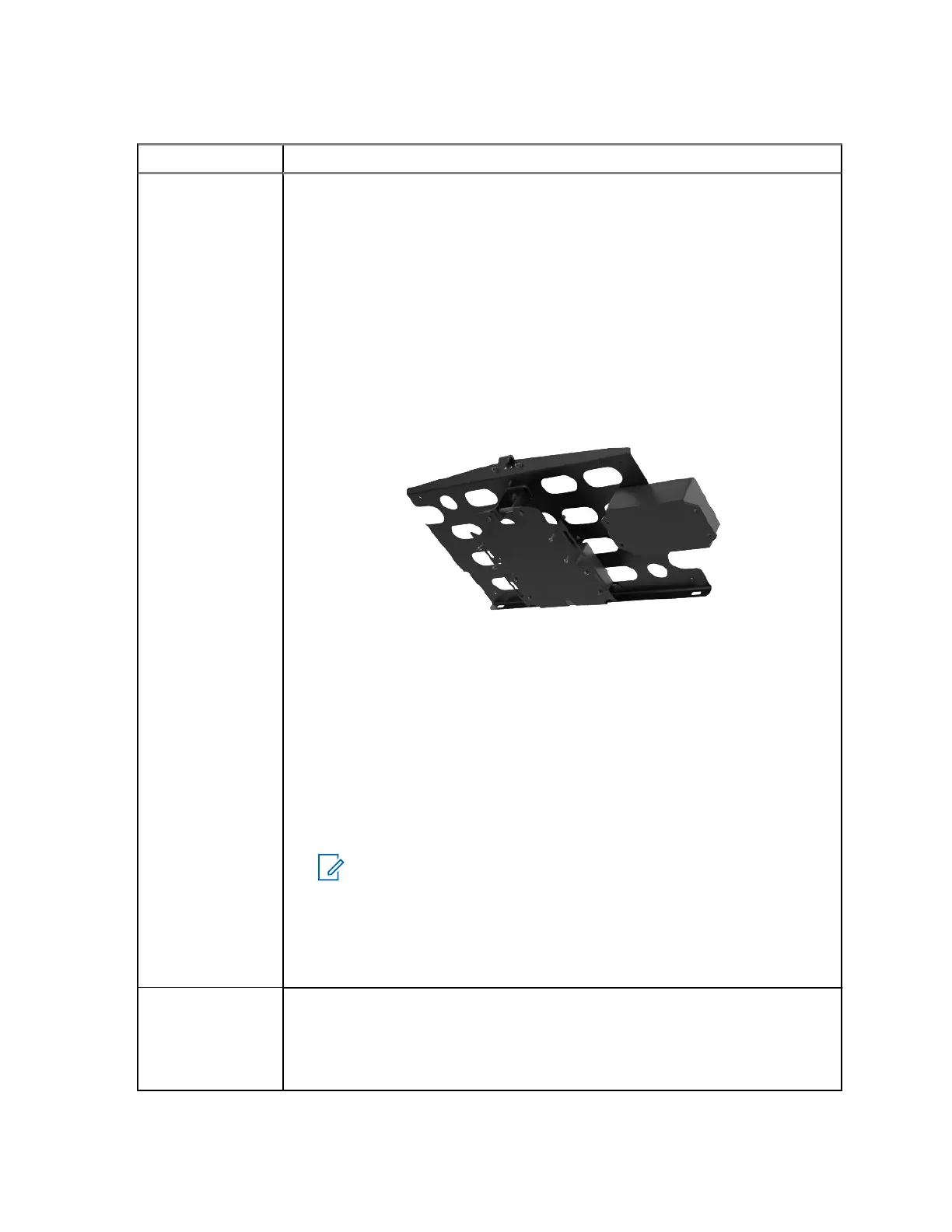

Figura 13: Inserção da bateria de expansão
d. Insira o hardware de montagem da bateria de modo que as roscas dos
parafusos fiquem voltadas para o painel e prenda a bateria com as
porcas de travamento.
e. Desparafuse as tampas das portas de conexão das duas baterias.
f. Para conectar o cabo de fixação da bateria às duas portas, gire os
conectores do cabo até que eles se encaixem nas portas.
OBSERVAÇÃO:
Os conectores do cabo de fixação da bateria e as portas de
fixação da bateria são codificados de modo que só possam ser
conectados quando girados na posição correta.
g. Aperte a bucha nos dois conectores.
h. Vá para a etapa Etapa 4.
Se esta for uma
implantação de
painel solar
único ou de uma
bateria única,
vá para a etapa Etapa 4.
MN010089A01-AD
Capítulo 3: Instalação do hardware
54
