MSI MAG Z690 TOMAHAWK User Manual

21

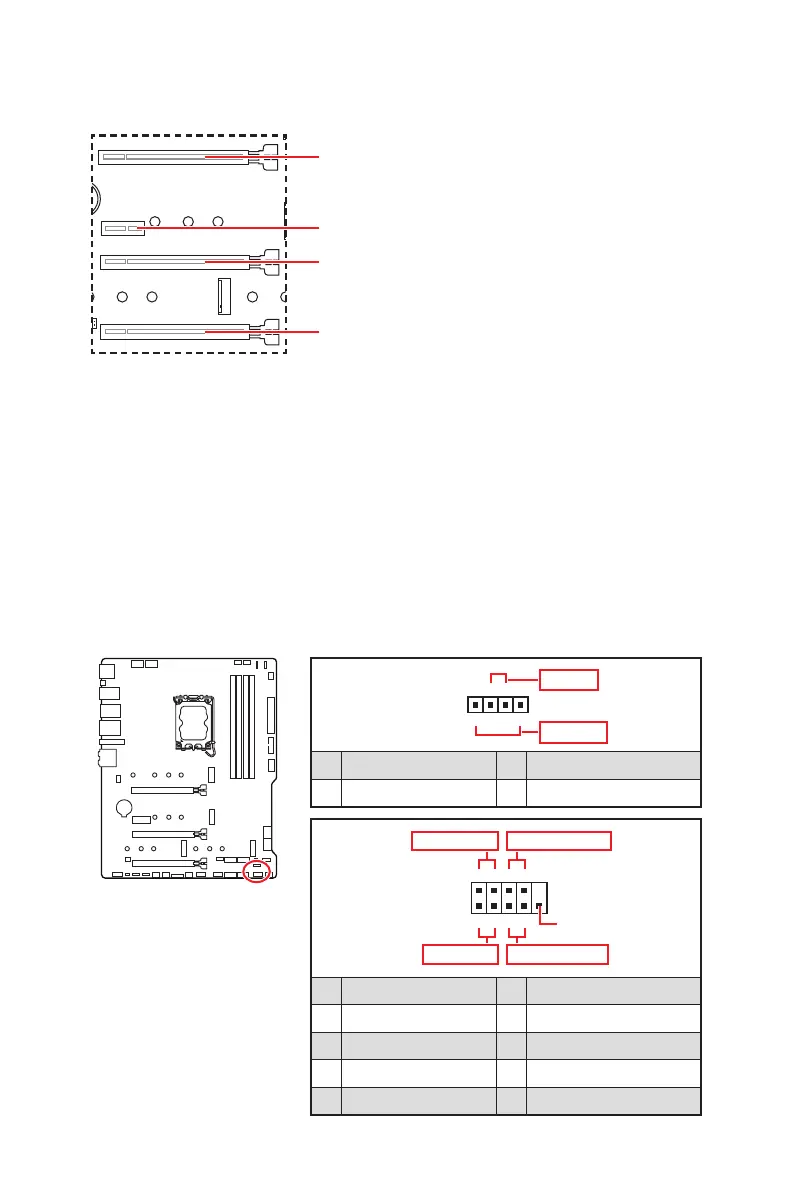

Vue d’ensemble des composants
BAT1
PCI_E1~4 : Slots d’extension PCIe
PCI_E1 : PCIe 5.0 x16 (depuis CPU)
PCI_E2 : PCIe 3.0 x1 (depuis chipset Z690)
PCI_E3 : PCIe 3.0 x4 (depuis chipset Z690)
PCI_E4 : PCIe 3.0 x1 (depuis chipset Z690)
⚠
Important
∙ Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la
barre de support MSI pour supporter son poids et pour éviter la déformation du slot.
∙ Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous
recommandons d’utiliser le slot PCI_E1 pour profiter de performances optimales.
∙ Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon

documentation des cartes pour vérifier si un composant ou un logiciel doit être
modifié.
JFP1, JFP2 : Connecteurs de panneau avant
Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant.
1
2 10
9
+
+
+  
+
Power LED
HDD LED Reset Switch
Reserved
Power Switch
JFP1
1 HDD LED + 2 Power LED +
3  4 
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
1
JFP2
+
+


Speaker
Buzzer
1  2 Buzzer +
3  4 Speaker +

MSI MAG Z690 TOMAHAWK Specifications

General

Chipset	Intel Z690
CPU Socket	LGA 1700
Form Factor	ATX
Memory Slots	4
Maximum Memory	128 GB
SATA Ports	6
Network	2.5G LAN
Audio	Realtek ALC4080 Codec
Wi-Fi	No
Bluetooth	No
RAID Support	RAID 0, 1, 5, 10
M.2 Slots	3 x M.2 Gen4 1 x M.2 Gen3
