MSI MAG Z690 TOMAHAWK User Manual

28

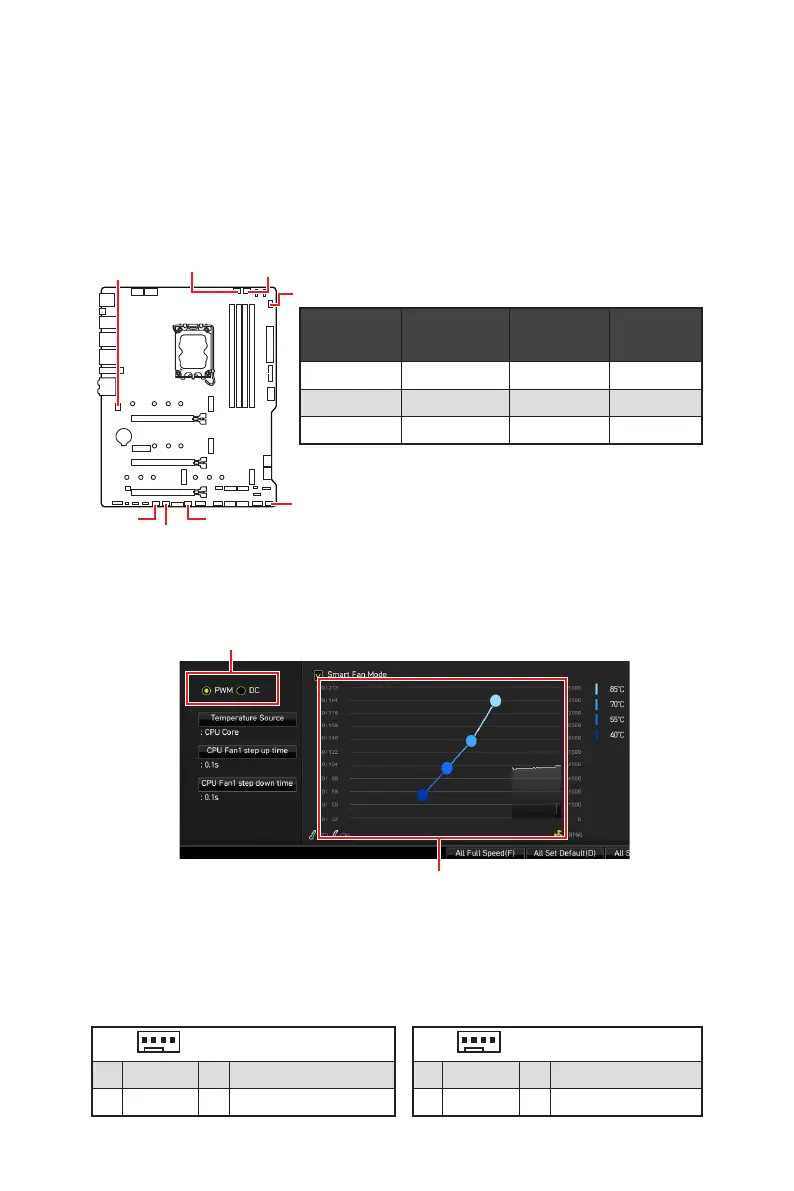

Übersicht der Komponenten
CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Stromanschlüsse für
Lüfter
Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus

Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit



Umschalten des Lüfter-Modus und Anpassung der Lüfterdrehzahl
Sie können unter BIOS > HARDWARE MONITOR 
umschalten und die Lüfterdrehzahl ändern.
Wählen Sie den PWMDC
⚠
Wichtig
Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des

Die Gradientenpunkte des Lüfterverlaufs erlauben die

Temperatur.
Pin-Belegung der Lüfteranschlüsse
CPU_FAN1
SYS_FAN6
SYS_FAN3
SYS_FAN4
SYS_FAN5
PUMP_FAN1
SYS_FAN2
SYS_FAN1
Anschluss
Standard-
lüftermodus
Max. Strom
Max.
Leistung
CPU_FAN1 PWM Modus 2A 24W
PUMP_FAN1 PWM Modus 3A 36W
SYS_FAN1~6 DC Modus 1A 12W
1
Pin-Belegung des PWM-Modus
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
1
Pin-Belegung des DC-Modus
1 Ground 2 Voltage Control
3 Sense 4 NC

MSI MAG Z690 TOMAHAWK Specifications

General

Chipset	Intel Z690
CPU Socket	LGA 1700
Form Factor	ATX
Memory Slots	4
Maximum Memory	128 GB
SATA Ports	6
Network	2.5G LAN
Audio	Realtek ALC4080 Codec
Wi-Fi	No
Bluetooth	No
RAID Support	RAID 0, 1, 5, 10
M.2 Slots	3 x M.2 Gen4 1 x M.2 Gen3
