Vue d’ensemble des composants
M2_1~4 : Slots M.2 (Touche M)
M2_1
M2_2
M2_4
M2_3
⚠
Important
∙ La technologie Intel® RST supporte
uniquement un SSD M.2 PCIe avec une
mémoire ROM UEFI.
∙ Les slots M2_2~4 supportent Intel® Optane™
Memory.

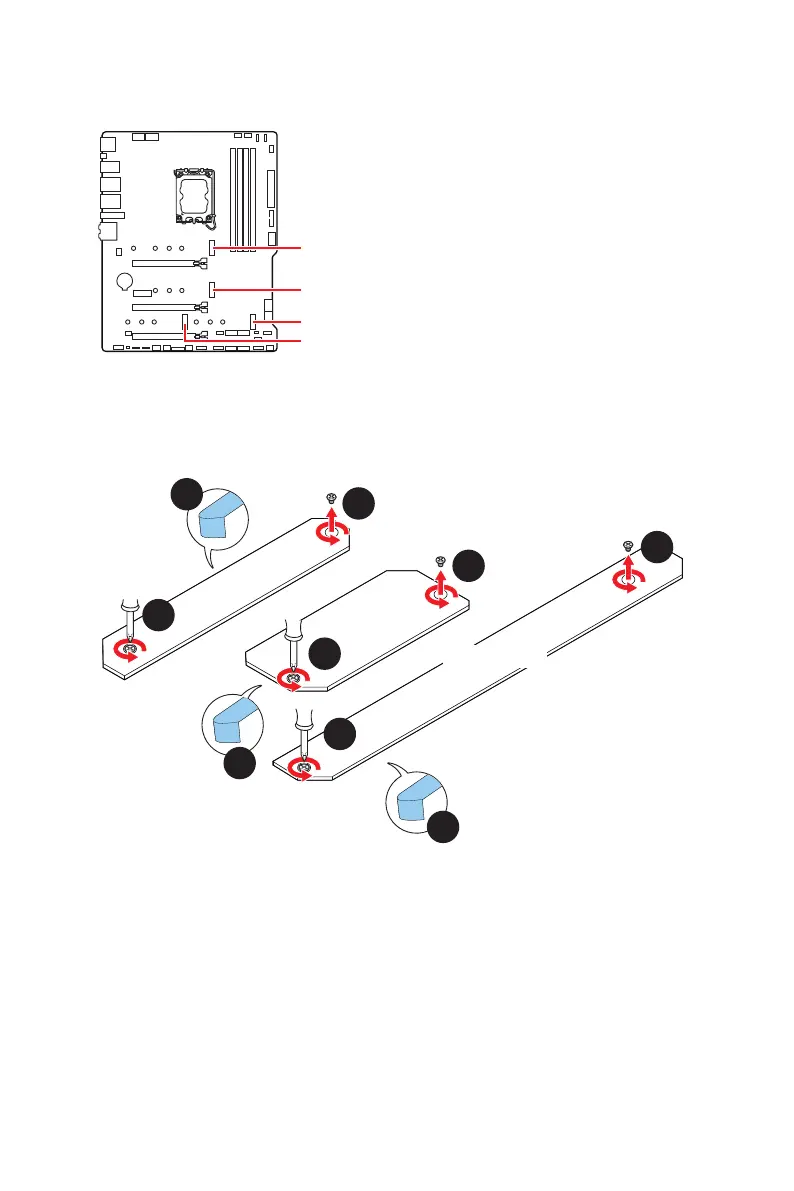

Installation du module M.2
1. Desserrez les vis de la plaque M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad
thermique.
2
2
1
1
1
1
1
1
M2_2
M2_1
2
M2_3&M2_4

MSI MAG Z690 TOMAHAWK Specifications

General

Chipset	Intel Z690
CPU Socket	LGA 1700
Form Factor	ATX
Memory Slots	4
Maximum Memory	128 GB
SATA Ports	6
Network	2.5G LAN
Audio	Realtek ALC4080 Codec
Wi-Fi	No
Bluetooth	No
RAID Support	RAID 0, 1, 5, 10
M.2 Slots	3 x M.2 Gen4 1 x M.2 Gen3
