44
1. DDR DIMM 内存条的中央仅有一个缺口。
2. 将 DDR 内存垂直插入 DDR 插槽中，并确保缺口的正确位置。
3. DIMM 插槽两边的塑料卡口会自动闭合。

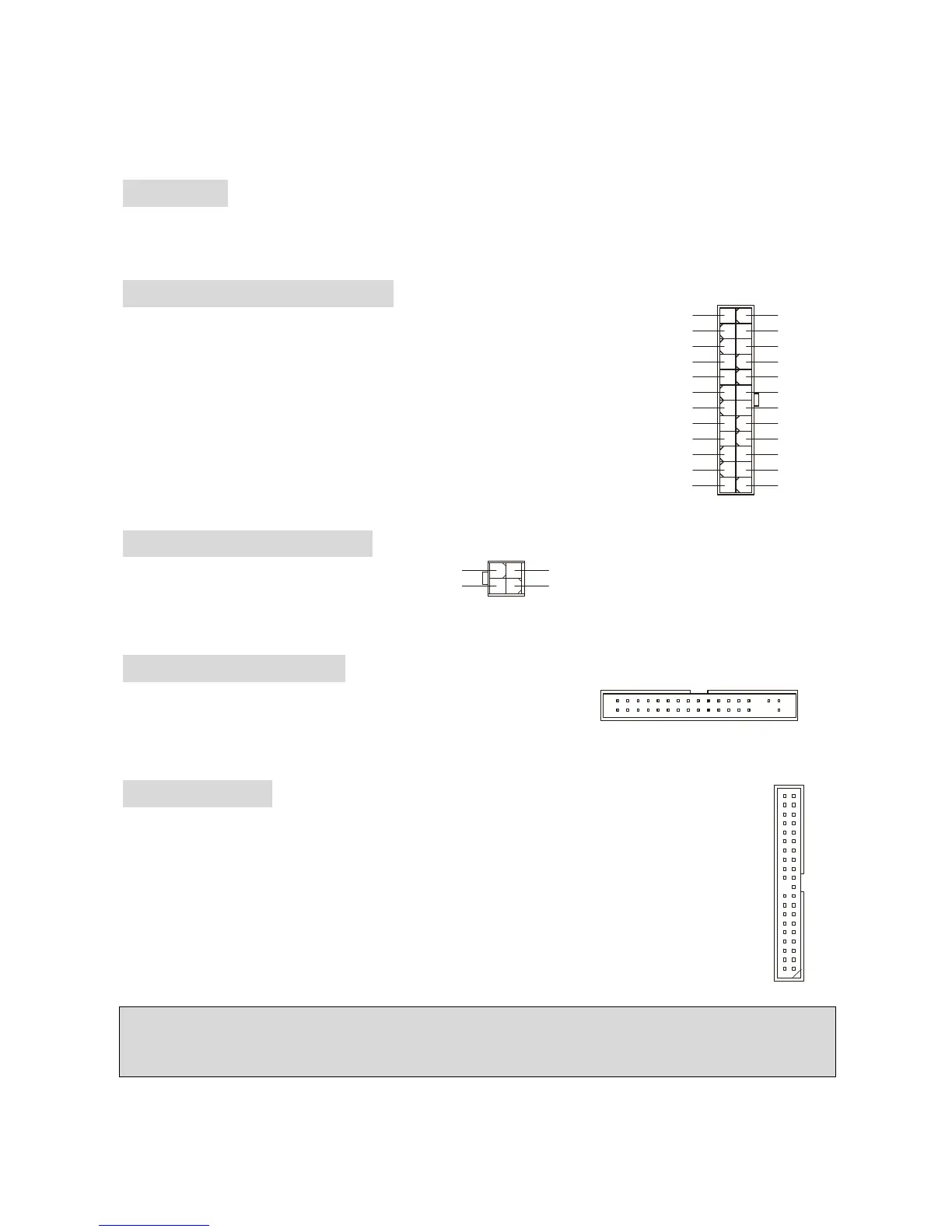

电源适配器
主板使用 ATX 结构的电源适配器给主板供电。在连接电源适配器之前，请务必确认所有的组件都
已正确安装，并且不会造成损坏。建议您使用功率为 300W 或以上的电源。
ATX 24-Pin 电源接口：ATX1
此接口可连接 ATX 24-Pin 电源适配器。在与 ATX 24-Pin 电源适配器
相连时，请务必确认，电源适配器的接头安装方向正确，针脚对应顺
序也准确无误。将电源接头插入，并使其与主板电源接口稳固连接。
若您喜欢，也可以使用 20-pin 的 ATX电源适配器。若您要使用 20-pin
的 ATX 电源适配器，请顺着 pin 1和 pin 13 插上电源适配器（参阅右
示图例）。 pin 11, 12, 23 和 24 具有防呆设计，以避免安装错误。
ATX 12V 电源接口：JPW1
此 12V 电源接口用于为 CPU 供电。
软盘驱动器接口：FDD1
主板提供了 1个标准的软盘驱动器接口 FDD1，支持 360K, 720K,
1.2M, 1.44M 和 2.88M 的软盘驱动器。
IDE 接口：IDE1
主板有 1 个 32-bit 增强 PCI IDE 和 Ultra DMA 66/100 控制器，支持 PIO 模式 0~4, Bus
Master 和 Ultra DMA 66/100 工作模式，且它最多可连接 2 个设备，例如硬盘、CD-ROM、
120MB 软驱和其他设备。
第一个硬盘应该连接到 IDE1 接口。IDE1 可以连接 1 个 Master（主）设备和 1 个 Slave
（从）设备。通过跳线的正确设置，您可以配置第二个硬盘到 Slave（从）模式。
微星提醒您
...
如果您打算在一条硬盘线上连接两个硬盘，您必须将第二个硬盘设为从盘。请 参考硬盘所附的说明
手册设定主
/
从盘模式。
