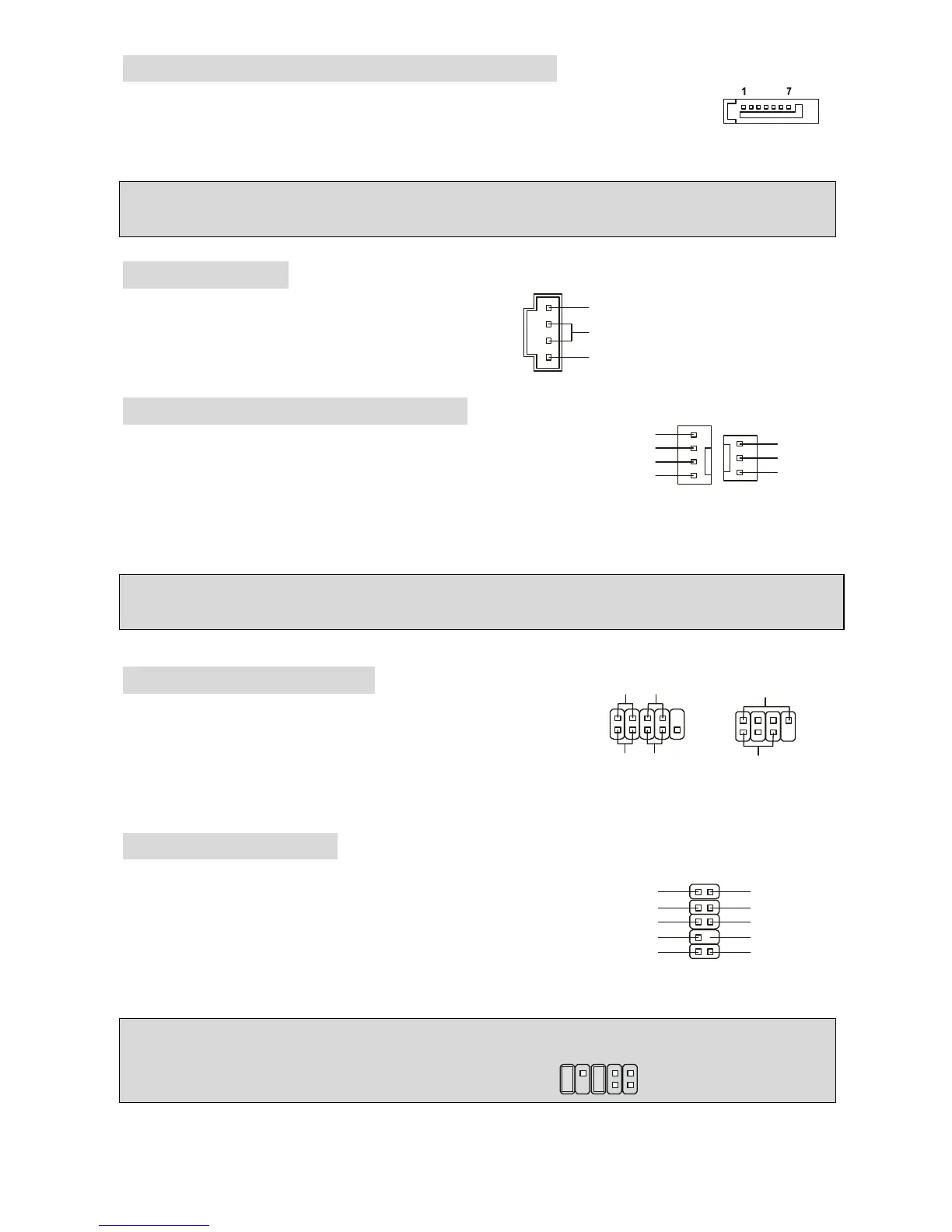

由 ICH6 控制的 Serial ATA 接口：SATA1/2/3/4
此主板的南桥芯片是 Intel ICH6，它支持 4 个 serial 接口 SATA1～4。
它们都是高速串行 Serial ATA 端口。每个接口都支持第一代 Serial ATA，数据速
率达到 150 MB/s。SATA1~4 接口都兼容 Serial ATA1.0 规格。
微星提醒您
...
请勿把
serial ATA
数据线折成
90
度，否则会造成传输时数据的丢失。
CD-In 接口：CD1
此接口为 CD-ROM 的音频接口。
风扇电源接口：CPUFAN1/SYSFAN1
此 4-pin 的 CPUFAN1（处理器风扇）和 3-pin 的 SYSFAN1（系
统风扇）支持+12V 的系统散热风扇，可使用 3 –pin 或 4-pin 的
接头。当您将接线接到风扇接头时，请注意红色线为正极，必
须接到+12V，而黑色线是接地，必须接到 GND。如果您的主板有系统硬件监控芯片，您必须使用
一个特别设计的支持速度侦测的风扇方可使用此功能。
微星提醒您...
请询问厂商以使用适当的 CPU 降温风扇。
前置面板接口：JFP1/JFP2
主板提供了 2 组机箱面板和电源开关、指示 灯的连接接口 JFP1
和 JFP2。JFP1 是符合 Intel
®
I/O 面板连接设计向导的。
前置音频接口：JAUD1
您可以在前置面板接口 JAUD1 上连接一个音频接口，
JAUD1 是符合 Intel
®
I/O 面板连接设计向导的。
微星提醒您
...
如果您不想使用前置音频，针脚
5 & 6, 9 & 10
必须用跳线帽短接，这样输出信号才会转到后面的
音频端口。否则后面的
Line-Out
音频接口将不起作用。
1
2
9
10
