Multiplex COCKPIT SX M-LINK User Manual

COCKPIT SX M-LINK
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Seite 8/9
14. Neues Modell einrichten
Modelltyp: ACRO
14.6. Flugphasen aktivieren
14.10.1. Was ist mit Flugphasen möglich?
NEU:
In der C
OCKPIT SX M-LINK kann auch der Wert für
EXPO flugphasenabhängig eingestellt werden. Die
Einstellung erfolgt auf die gleiche Art wie bei Dual-Rate
(Î  14.10.2.)
18. Modellspeicher verwalten
Menü: MEMO
NEU:
2 zusätzliche Menüs:
• Fail-Safe-Einstellungen an den Empfänger senden
Menü: SENDFS Î 18.6.
• Fast-Response (14 ms Taktrate)
aktivieren/deaktivieren
Menü: F-RESP Î 18.7.

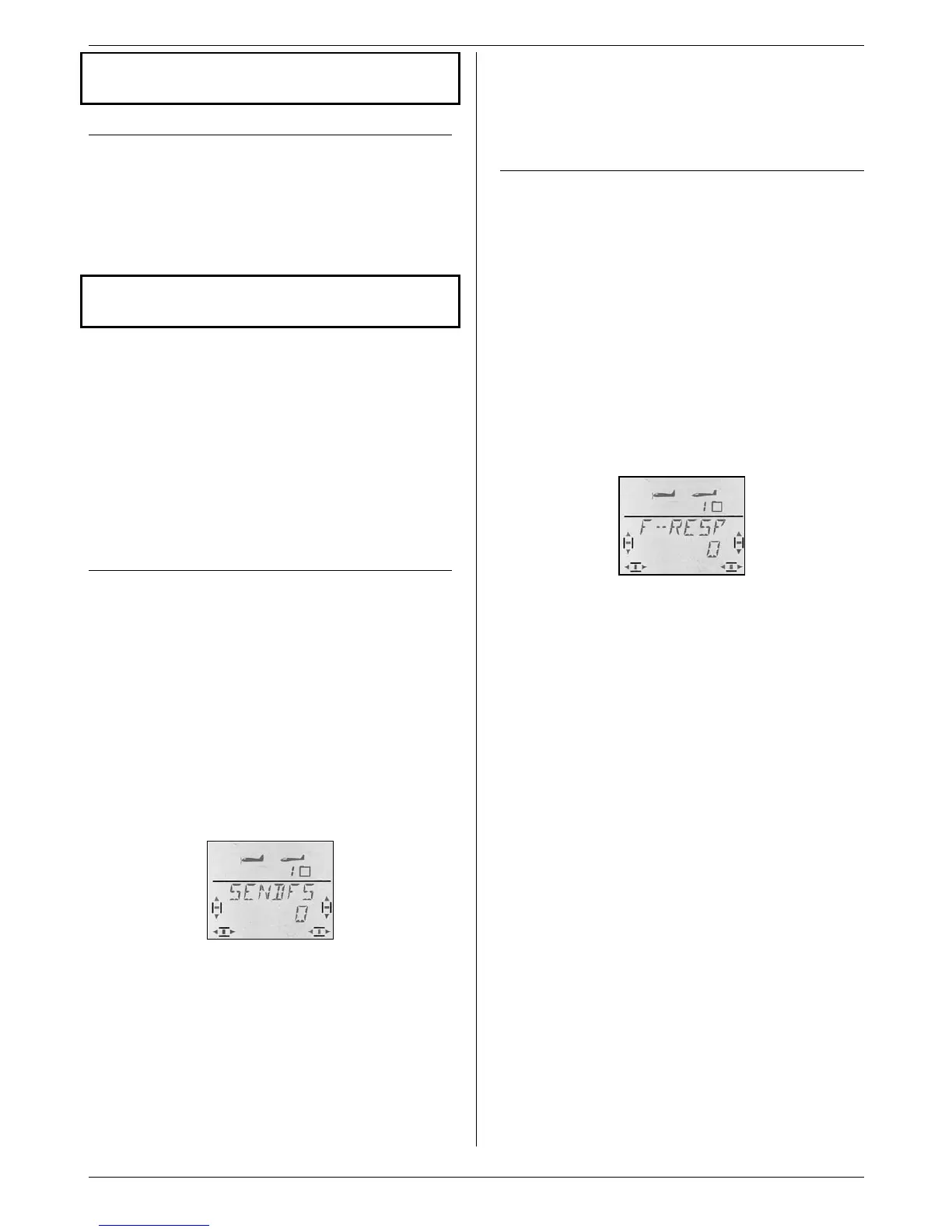

18.6. Senden der Fail-Safe-Positionen
an den Empfänger
Menü: (MEMO) SENDFS
Alle M-LINK-Empfänger sind mit Fail-Safe ausgestattet.
Wenn kein verwertbares Signal mehr empfangen wird,
gehen die Servos nach einer Wartezeit in eine vorpro-
grammierbare Position. Zum Festlegen dieser Positio-
nen gibt es folgende Möglichkeiten:
1. Taste SET am Empfänger
Bringen Sie mit dem Sender alle Servos in die ge-
wünschten Positionen und drücken Sie dann kurz
die Taste SET am Empfänger (Î siehe Empfän-
geranleitung).
2. Menü SENDFS der C
OCKPIT SX M-LINK
So gelangen Sie in das Menü SENDFS:
4 bis MENU, r (SETUP erscheint),
3 bis MEMO, r (GEH ZU erscheint),
3 bis SENDFS,
Drücken Sie jetzt kurz auf den 3D-Digi-Einsteller (r).
Die 0 In der Anzeige blinkt.
Jetzt bringen Sie mit dem Sender alle Empfängeraus-
gänge (Servos, Fahrtregler) in die gewünschte Position
und halten sie dort fest.
Drehen Sie den 3D-Digi-Einsteller jetzt nach rechts 3.
Ob Sie einen oder mehrere Klicks drehen, spielt keine
Rolle. Die Ziffer in der unteren Zeile läuft jetzt durch
von 0 bis 7. Damit wird die Übertragung der 7 Fail-
Safe-Positionen zum Empfänger angezeigt. Nach der
Übertragung erscheint wieder die nicht blinkende 0.
Sie können das Menü jetzt mit links drehen 4 über
EXIT oder durch einen langen Druck ª auf den 3D-
Digi-Einsteller verlassen.
18.7. Fast-Response (schnelle Taktrate)
aktivieren / deaktivieren
Menü: (MEMO) F-RESP
Die COCKPIT SX M-LINK kann mit zwei verschiedenen
Taktzeiten für die Servoimpulse betrieben werden.
• 21 ms (Voreinstellung, Fast-Response = 0)
• 14 ms (Fast-Reponse = 1)
Die Servoimpulse werden alle 14/21 ms wiederholt.
HINWEIS:
Die verkürzte Taktzeit (14 ms) kann bei analogen Ser-
vos zu unruhigem Lauf oder zum Oszillieren führen
Mit 21 ms Taktzeit sollten alle Servos problemlos arbei-
ten. Daher ist dieser Wert als Voreinstellung program-
miert. F-RESP kann für jeden Modellspeicher ge-
trennt eingestellt werden.
So gelangen Sie in das Menü F-RESP:
4 bis MENU, r (SETUP erscheint),
3 bis MEMO, r (GEH ZU erscheint),
3 bis F-RESP,
Drücken Sie jetzt kurz auf den 3D-Digi-Einsteller (r).
Die 0 in der Anzeige blinkt.
Jetzt können Sie mit dem 3D-Digi-Einsteller die ge-
wünschte Betriebsart wählen:
0 = 21 ms
1 = 14 ms
Sie können das Menü jetzt mit links drehen 4 über
EXIT oder durch einen langen Druck ª auf den 3D-
Digi-Einsteller verlassen.
