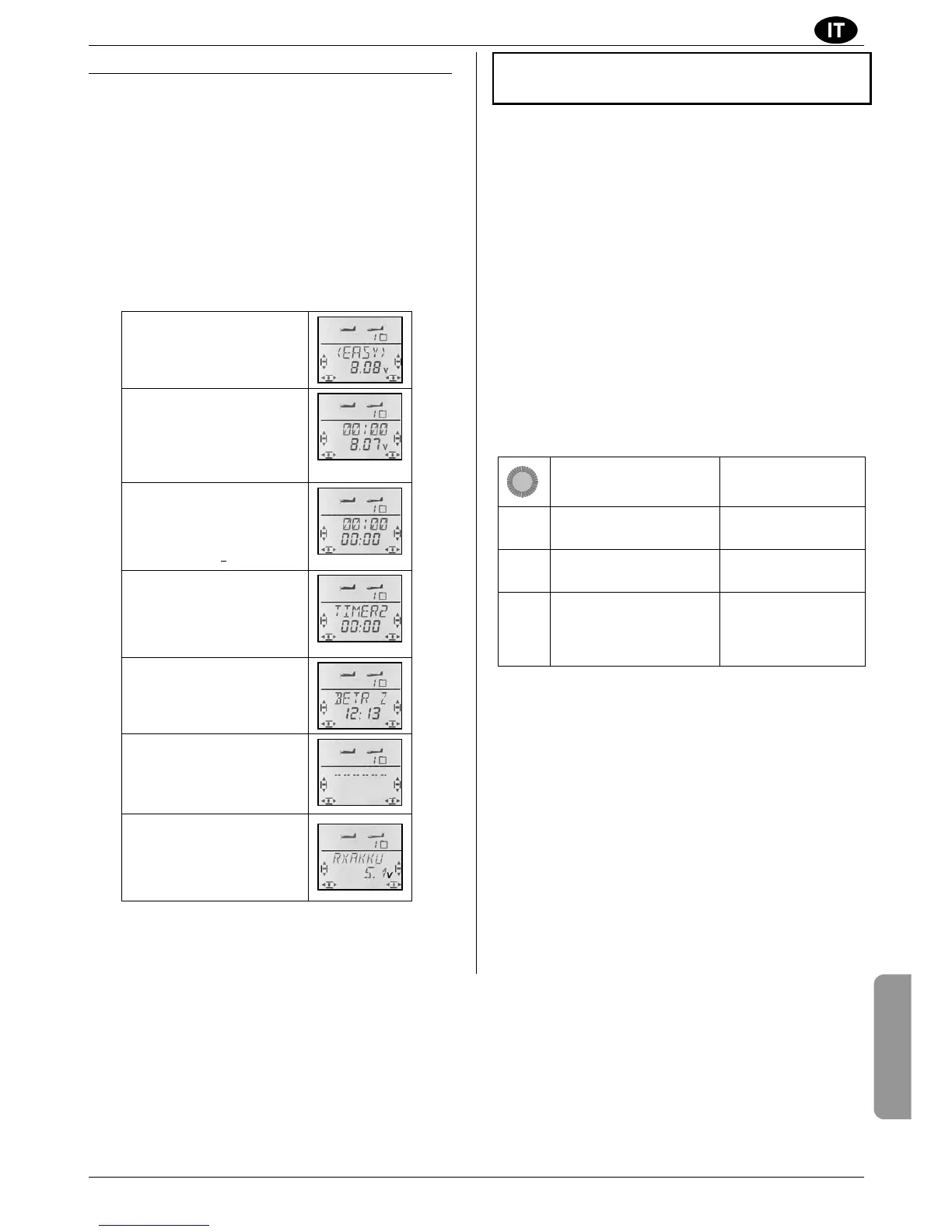

12.2. Le schermate INFO
La tabella seguente indica le sette schermate INFO e
le informazioni rispettivamente contenute.
NUOVO:
Se con la C
OCKPIT SX M-LINK si usa una ricevente
predisposta per la telemetria, nel menu INFO 7 viene
indicata la tensione del pacco batteria, che alimenta la
ricevente. Per maggiore sicurezza, la radio emette inol-
tre un segnale acustico d’allarme se la tensione doves-
se scendere aldisotto della soglia impostata. Per ulte-
riori informazioni consulta le istruzioni allegate alla ri-
cevente!
Per sfogliare le schermate INFO, ruotare (3 4) il
regolatore digitale 3D.
INFO 1 Simboli tipo modello
Numero memoria
Nome modello
Tensione pacco batteria radio
INFO 2 Simboli tipo modello
Numero memoria
Timer 1
Tensione pacco batteria radio
ª azzera il timer 1 *
INFO 3 Simboli tipo modello
Numero memoria
Timer 1
Timer 2
ª azzera il timer 1 e
2 *
INFO 4 Simboli tipo modello
Numero memoria
Timer 2
ª azzera il timer 2 *
INFO 5 Simboli tipo modello
Numero memoria
Tempo funzionamento radio
INFO 6 Simboli tipo modello
Numero memoria
Nome utente (se impostato)
Versione Software
INFO 7 Simboli tipo modello
Numero memoria
Tensione pacco batteria Rx,
solo con ricevente predisposta per la
telemetria!
* Per azzerare i timer nelle schermate 2 fino 4, premere
a lungo ª il regolatore digitale 3D.
13. Impostare un nuovo modello
Modello base: EASY
13.7.4 Modello base EASY: Cambiare
l’attribuzione standard dell’uscita 5
(alettoni) sulla ricevente.
Menu (MIXER) Q-->S5:
Se impostando un nuovo modello, si sceglie il modello
base EASY, sull’uscita 5 della ricevente sarà presente
il segnale per il secondo servo alettoni. Se questa
impostazione è desiderata, le impostazioni in questo
menu potranno restare invariate.
Molti aeromodelli non dispongono però di alettoni o
hanno bisogno di un solo servo per comandare
entrambi gli alettoni. In questo caso è possibile
attribuire all’uscita 5 un’altra funzione di comando.
L’uscita 5 può essere comandata con i comandi Q, H,
S, GAS, SP, F oppure con l’interruttore PH.
Per impostare l’attribuzione, nel menu MIXER è
disponibile il sottomenu Q-->S5 (vedi anche 13.7.3).
Per richiamare il menu Q-->S5:
Azione Effetto
1. 4
r
A sinistra fino MENU
Confermare
appare SETUP
2. 3
r
A destra fino MIXER
Confermare
appare GAS>S4
3. 3
r
A destra fino
Q-->S5
Confermare
Q-->S5 lampeg-
gia
Ruotare (43) il regolatore digitale 3D per scegliere il
comando o l’interruttore da attribuire all’uscita 5:
Uscita ricevente 5:
= Alettoni: Q-->S5
= Elevatore: H-->S5
= Direzionale: S-->S5
= Gas: GAS>S5
= Spoiler: SP->S5
= Flap: F-->S5
= Interruttore fasi di volo: PH->S5
Nota: con l’interruttore fasi di volo, il servo collegato
all’uscita 5 può essere portato in tre diverse posizioni.
Confermare l’attribuzione scelta premendo brevemente
(r) il regolatore digitale 3D. Per ritornare al menu
MIXER ruotare il regolatore digitale 3D a sinistra (4)
fino EXIT e confermare con una breve pressione (r).
