COCKPIT SX M-LINK
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Seite 2/9
2. Einleitung
Wir freuen uns, dass Sie sich für das Fernsteuersystem
MULTIPLEX C
OCKPIT SX M-LINK entschieden haben.
Sie haben damit einen Fernsteuersender, der zum ei-
nen auf den bewährten Strukturen der C
OCKPIT SX
aufbaut und zum anderen mit der 2,4 GHz M-LINK
Technologie und dem FLASH-Prozessor modernste,
zukunftssichere Technik bietet.
Das Einsatzspektrum reicht von einfachen 2-achs-Flug-
modellen bis hin zu anspruchsvollen 4-Klappen-Segel-
flug- und Kunstflugmotormodellen. Gleichzeitig ist ein
ausgefeiltes Hubschrauberprogramm für alle gängigen
Systeme enthalten, das selbst erfahrenen Hubschrau-
berpiloten gerecht wird.
Die wichtigsten Merkmale der C
OCKPIT SX M-LINK
sind:
• serienmäßig modernste 2,4 GHz M-LINK-Technologie
FHSS (Frequency Hopping Spread Spectrum)
12 bit Auflösung (3872 Schritte)
14/21 ms Servotakt, umschaltbar
• telemetriefähig mit entsprechendem Empfänger
(Anzeige/Überwachung der Empfängerakku-Spannung)
• 7 Kanäle
• 18 Modellspeicher
mit freiem Modellnamen (bis 6 Zeichen),
Kopier- und Löschfunktion
• Flugphasenumschaltung mit 3 Flugphasen für Flächen-
und 4 für Hubschraubermodelle
• flugphasenspezifisches Digital-Trimmsystem mit über-
sichtlicher, grafischer Darstellung der Trimmstellungen
im Display, akustisch unterstützt
• modernes, ergonomisch optimiertes Gehäusedesign für
Hand- oder Pultsender-Betrieb
• einfache Programmierung durch klar gegliederte, struk-
turierte Menüs
• Menüführung und Displaytexte in Klartext,
Deutsch oder Englisch wählbar
• Programmierung schnell und einfach
mit dem 3D-Digi-Einsteller
• zwei getrennt schaltbare Timer, einer davon mit ein-
stellbarer Alarmzeit und akustischer Alarm-Funktion
• Sender-Betriebszeit-Zähler
• akustischer Akkuwächter mit einstellbarer Warnschwelle
(Sender-Akku-Spannung)
• moderne FLASH-Prozessor-Technologie.
Bei Software-Neuerungen einfaches Update möglich.
• umfassende Einstell- und Misch-Möglichkeiten für Flä-
chen- und Helikopter-Modelle
• geringster Programmieraufwand durch 4 vorprogram-
mierte Modelltypen
• selektiver Lehrer/Schüler-Betrieb serienmäßig möglich
• MULTIPLEX-Multifunktionsbuchse serienmäßig als
Ladebuchse, Schnittstelle für Lehrer/Schüler-Betrieb,
Simulator, PC-Schnittstelle
Wir sind sicher, dass Sie Ihre COCKPIT SX M-LINK
nach einer kurzen Kennenlernphase, durch die diese
Bedienungsanleitung begleiten soll, bald zu schätzen
wissen und sie Ihnen viel Freude bei der Ausübung un-
seres faszinierenden Hobbys Modellsport bereiten wird
Ihr MULTIPLEX-Team
3. Sicherheitshinweise
3.2. Reichweitentest
Regelmäßige Reichweitentests sind sehr wichtig, um
die sichere Funktion der Fernsteueranlage zu gewähr-
leisten und Veränderungen der Übertragungseigen-
schaften rechtzeitig zu erkennen. Besonders wichtig ist
ein Reichweitentest, wenn:
• Komponenten im Modell neu eingesetzt, verän-
dert oder anders angeordnet werden.
• Komponenten im Modell eingesetzt werden, die
zuvor an einem Absturz/Crash beteiligt waren.
• Unregelmäßigkeiten beim Betrieb festgestellt
wurden.
Wichtig:
• Reichweitentest immer mit Hilfe einer zweiten
Person durchführen, die das Modell sichert und
beobachtet (Fahrzeuge und Schiffe auf der Ober-
fläche).
• Reichweitentest nur in der Betriebsart mit redu-
zierter Leistung (L-RED) durchführen.
! In dieser Betriebsart dürfen Sie nicht flie-
gen!
• Größere Metallgegenstände (Drahtzäune, Autos)
verändern das Testergebnis. Abstand halten!
So gehen Sie vor:

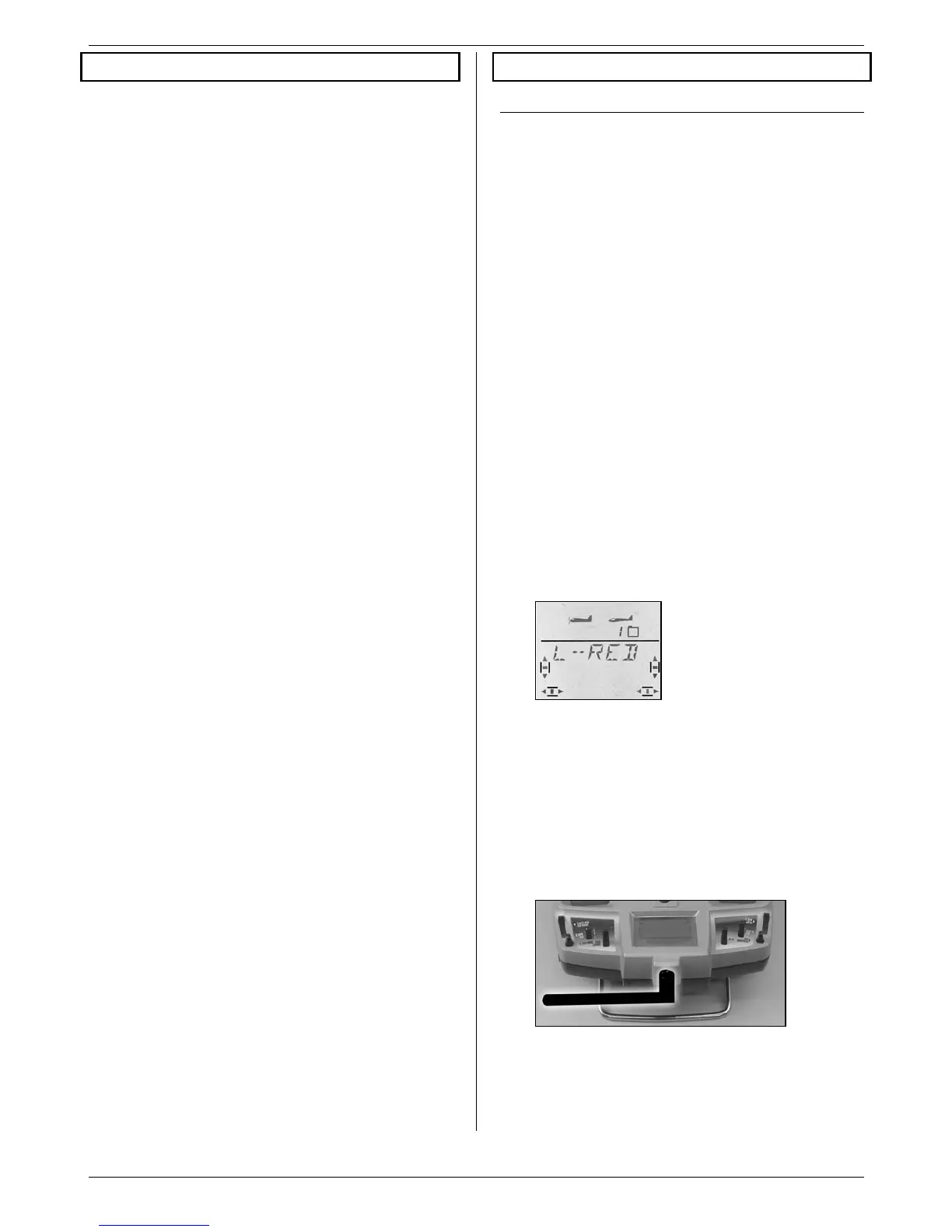

1. Schalten Sie den Sender mit gedrücktem 3D-Digi-
Einsteller ein. Das Menü L-RED (Leistungs-
Reduzierung) erscheint. 3D-Digi-Einsteller wieder
loslassen.
Aktivieren Sie mit einem kurzen Druck auf den 3D-
Digi-Einsteller die Betriebsart für den Reichweiten-
test.
- Die blaue Status-LED leuchtet dauernd.
- Im Display erscheinen abwechselnd L-RED und
das aktuelle Display.
- Ein regelmäßiger Warnton weist auf die
reduzierte Leistung hin.
2. Halten Sie den Sender so, wie er betrieben wird:
- ca. 1 m über dem Boden
- Antenne 90° abgeknickt und waagerecht
nach rechts oder links zeigend.
3. Flugmodelle: Stellen Sie das Modell so auf oder
halten Sie es so, dass sich die Empfangsanlage
ca. 1 m über dem Erdboden befindet.
Land- oder Wasserfahrzeuge: Modell auf den
Erdboden bzw. ins Wasser stellen.
Antriebe ausschalten!
