Ergänzung zum Handbuch
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Seite 7/9
DEUTSCH

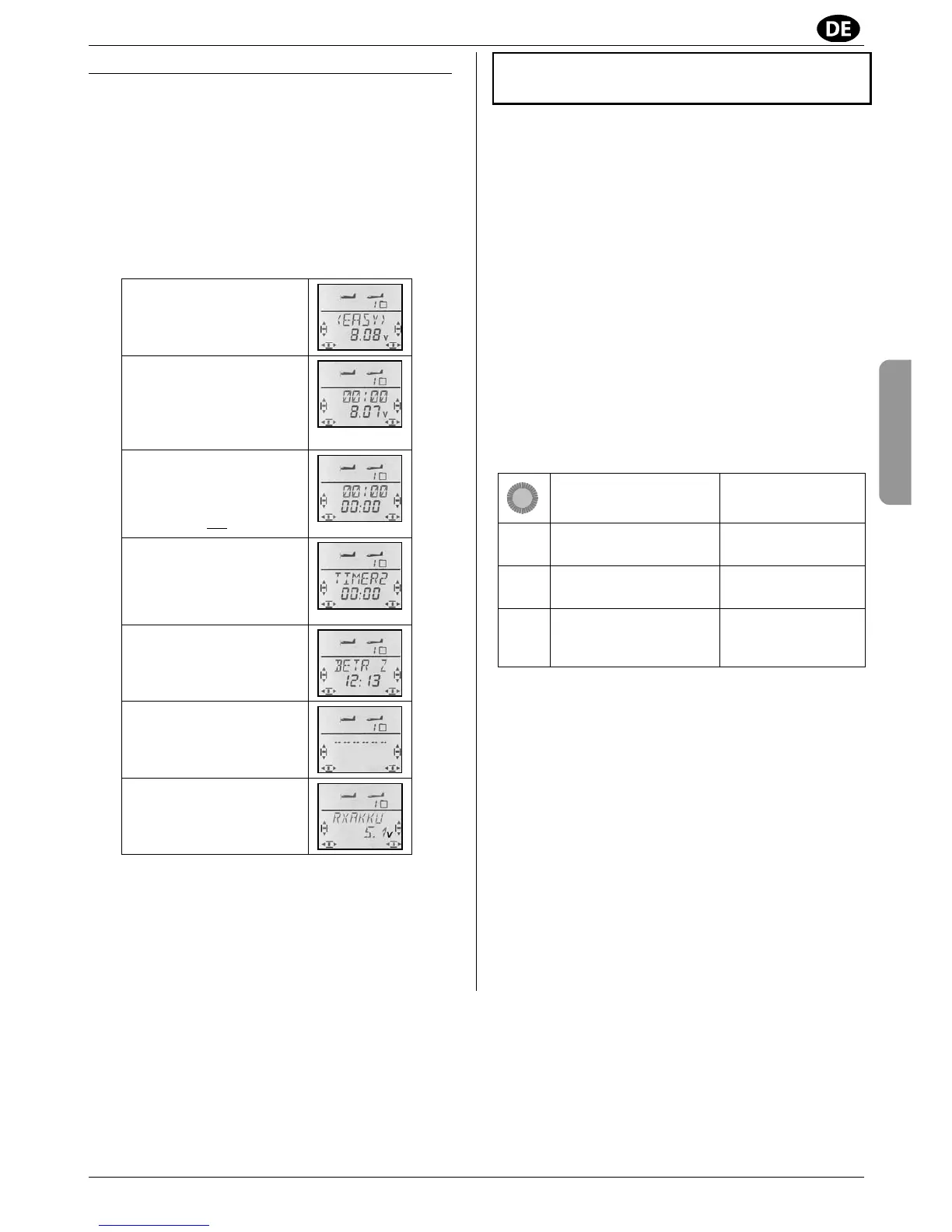

12.2. Die INFO-Anzeigen
Die folgende Tabelle zeigt die sieben INFO-Anzeigen
und was Sie darin sehen können.
NEU:
Wenn Sie mit der C
OCKPIT SX M-LINK einen tele-
metriefähigen Empfänger betreiben, können Sie im
Menü INFO 7 die Spannung des Empfängerakkus ab-
lesen. Als zusätzliche Sicherheit gibt der Sender einen
Alarmton ab, wenn die einstellbare Alarmschwelle un-
terschritten wird. (Näheres siehe Empfängeranleitung!)
Mit Drehen 3 4 des 3D-Digi-Einstellers können Sie die
INFO-Anzeigen „durchblättern“.
INFO 1 Symbole für Modelltyp
Speicherplatznummer
Modellname
Sender-Akku-Spannung
INFO 2 Symbole für Modelltyp
Speicherplatznummer
Timer 1
Akkuspannung
ª setzt Timer 1 zurück *
INFO 3 Symbole für Modelltyp
Speicherplatznummer
Timer 1
Timer 2
ª setzt Timer 1 und
2 zurück *
INFO 4 Symbole für Modelltyp
Speicherplatznummer
Timer 2
ª setzt Timer 2 zurück *
INFO 5 Symbole für Modelltyp
Speicherplatznummer
Senderbetriebszeit
INFO 6 Symbole für Modelltyp
Speicherplatznummer
Besitzername (wenn eingegeben)
Software-Version
INFO 7 Symbole für Modelltyp
Speicherplatznummer
Empfängerakkuspannung
mit telemetriefähigen Empfängern!
* Mit einem langen Druck ª auf den 3D-Digi-Einsteller
können in den INFO-Anzeigen 2 bis 4 die verschiede-
nen Timer zurückgesetzt werden.
13. Neues Modell einrichten
Modelltyp: EASY
13.7.4 Modelltyp EASY: Standardbelegung von
Empfängerausgang 5 (Querruder)
verändern. Menü: (MIXER) Q-->S5:
Bei einem neu angelegten Modell wird im Modelltyp
EASY der Empfängerausgang 5 mit dem zweiten
Querruderservo belegt. Ist dies von Ihnen so ge-
wünscht, müssen Sie in diesem Menü nichts ver-
ändern.
Viele Flugmodelle besitzen allerdings überhaupt keine
Querruder oder benötigen für die Anlenkung der
Querruder lediglich ein einziges Querruderservo. Für
diese Fälle können Sie den Empfängerausgang 5 bei
Bedarf auch anderen Funktionen zuordnen.
Sie können den Empfängerausgang 5 mit den Gebern
Q, H, S, GAS, SP, F oder mit dem Schalter PH
steuern.
Hierfür steht der Menüpunkt Q-->S5 im Menü
MIXER zur Verfügung (siehe auch 13.7.3).
So gelangen Sie in das Menü Q-->S5:
Aktion Wirkung
1. 4
r
links bis MENU
bestätigen
SETUP erscheint
2. 3
r
rechts bis MIXER
bestätigen
GAS>S4 erscheint
3. 3
r
rechts bis
Q-->S5
bestätigen
Q-->S5 blinkt
Mit Drehen (43) wählen Sie, welchem Geber oder
Schalter Sie den Empfängerausgang 5 zuordnen
möchten:
Empfängerausgang 5:
= Querruder: Q-->S5
= Höhe: H-->S5
= Seite: S-->S5
= Gas: GAS>S5
= Spoiler: SP->S5
= Flap: F-->S5
= Flugphasenschalter: PH->S5
Hinweis: Mit dem Flugphasenschalter PH können Sie
drei Stellungen schalten.
Mit einem kurzen Druck (r) bestätigen Sie die ausge-
wählte Zuordnung. Mit Drehen nach links (4) bis
EXIT und einem kurzen Druck (r) gelangen Sie wie-
der zum Menü MIXER.
