14. Création d’un nouveau modèle
Type de modèle: ACRO
14.6. Activez les phases de vol
14.10.1. Quels sont les possibilités avec les pha-
ses de vol?
NOUVEAU:
Sur votre C
OCKPIT SX M-LINK vous pouvez également
régler la valeur EXPO en fonction des phases de
vols. Le réglage se fait de la même manière que pour
le Dual-Rate (Î  14.10.2.)
18. Gestion des mémoires
Menu: MEMO
NOUVEAU:
2 menus supplémentaires:
• Emettre au récepteur le réglage du Fail-Safe
Menu: SENDFS Î 18.6.
• Fast-Response (14 ms impulsion)
activer/désactiver
Menu: F-RESP Î 18.7.

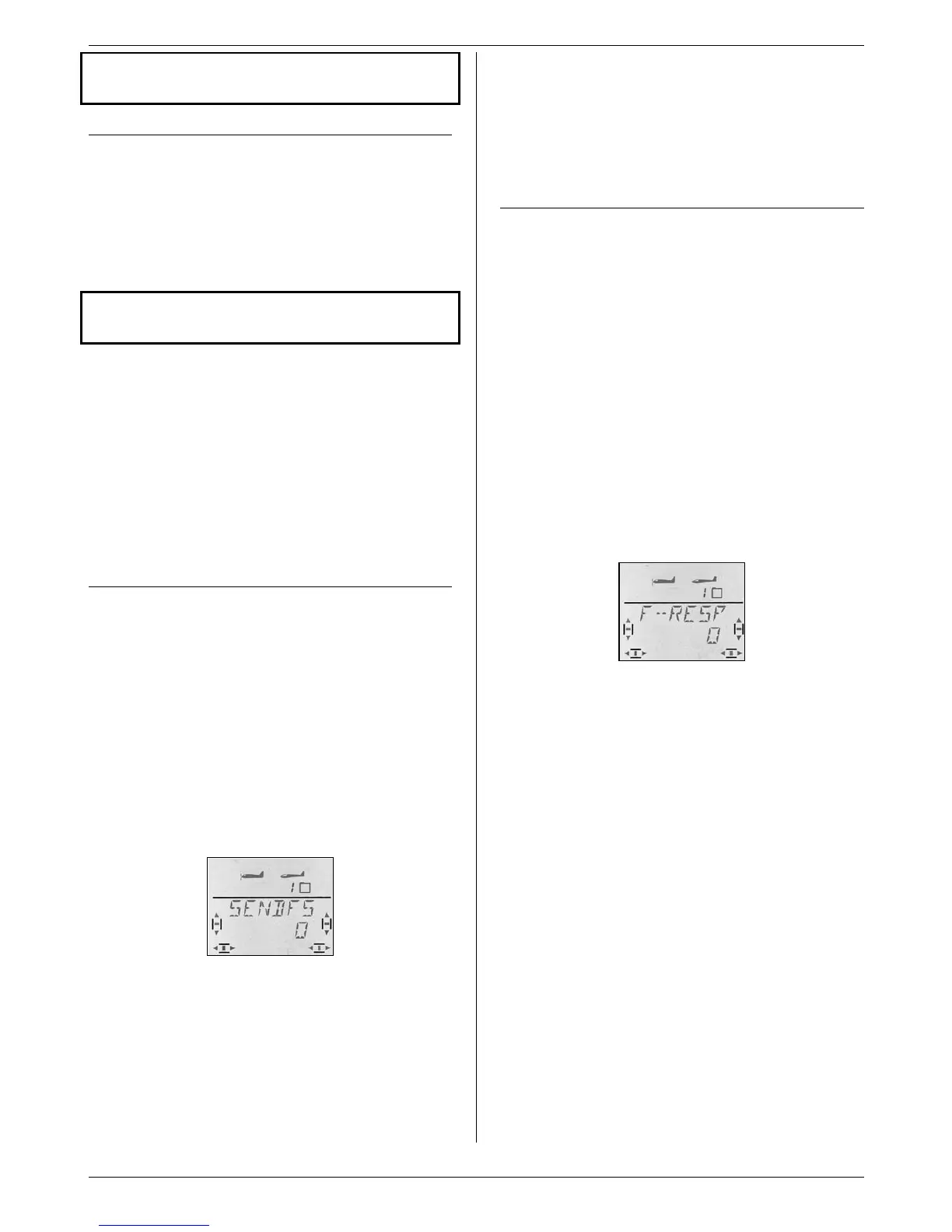

18.6. Emission des positions Fail-Safe au
récepteur
Menu: (MEMO) SENDFS
Tous les récepteurs M-LINK sont équipés du système
Fail-Safe. Lorsque plus aucun signal exploitable n’est
réceptionné, les servos prennent une position prépro-
grammée après un délai d’attente. Pour définir cette
position il y a les possibilités suivantes:
1. Touche SET sur le récepteur
À l’aide de l’émetteur, placez tous les servos dans
la position souhaitée puis appuyez brièvement la
touche SET du récepteur (Î voir la notice du ré-
cepteur).
2. Menu SENDFS de la C
OCKPIT SX M-LINK
Voici comment accéder au menu SENDFS:
4 jusqu’à MENU, r (SETUP apparaît),
3 jusqu’à MEMO, r (GEH ZU apparaît),
3 jusqu’à SENDFS,
Appuyez brièvement sur le sélecteur 3D-Digi (r).
La valeur 0 de l’affichage clignote.
Maintenant, au travers de l’émetteur, toutes les sorties
de servos (servos, régulateur) dans la position souhai-
tée et conservez celle-ci.
Tournez le sélecteur 3D-Digi vers la droite 3.
Si vous tourner un seul cran ou plusieurs cela n’a au-
cune importance. Le chiffre de la ligne du dessous
compte maintenant de 0 à 7. Cela vous indique la
transmission des 7 positions Fail-Safe au récepteur.
Après la transmission, il apparaît à nouveau un 0 cli-
gnotant.
Vous pouvez maintenant quitter le menu avec une rota-
tion vers la gauche 4 jusqu’à EXIT ou en appuyant
longtemps ª sur le sélecteur 3D-Digi.
18.7. Fast-Response (impulsion rapide)
activer / désactiver
Menu: (MEMO) F-RESP
Votre COCKPIT SX M-LINK peut être utilisée avec deux
durées d’impulsions pour servos différentes.
• 21 ms (par défaut, Fast-Response = 0)
• 14 ms (Fast-Reponse = 1)
Les impulsions pour les servos sont répétées toutes les
14/21 ms.
Remarque:
Pour les servos analogiques, l’impulsion raccourcie (14
ms) peut provoquer des mouvements agités ou
d’oscillations.
Avec la durée d’impulsion 21 ms tous les servos de-
vraient travailler sans problèmes. C’est pour cela que
cette valeur a été choisie par défaut. F-RESP peut
être programmé différemment pour chaque mémoire
de modèle.
Voici comment accéder au menu F-RESP:
4 jusqu’à MENU, r (SETUP apparaît),
3 jusqu’à MEMO, r (GEH ZU apparaît),
3 jusqu’à F-RESP,
Appuyez brièvement sur le sélecteur 3D-Digi (r).
La valeur 0 de l’affichage clignote.
Maintenant vous pouvez sélectionnez le mode de fonc-
tionnement souhaité avec le sélecteur 3D-Digi:
0 = 21 ms
1 = 14 ms
Vous pouvez maintenant quitter le menu avec une rota-
tion vers la gauche 4 jusqu’à EXIT ou en appuyant
longtemps ª sur le sélecteur 3D-Digi.
