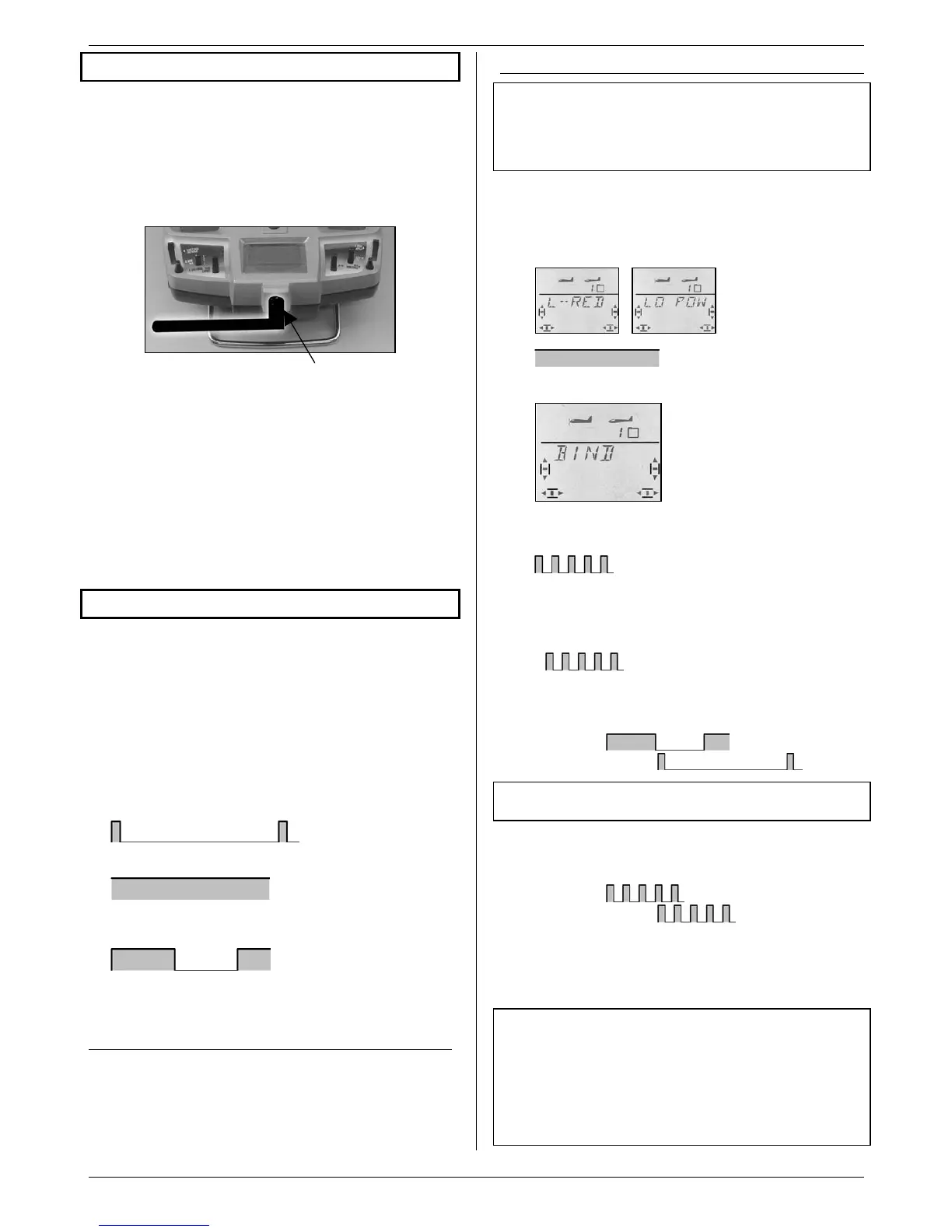

9. La emisora
9.5.1. La antena de la emisora
La antena de emisora 2,4 GHz de la
C
OCKPIT SX M-LINK, una vez montada, puede abatir
hacia arriba y girar lateralmente. Para trabajar con la
emisora pliegue la antena de la emisora por la rótula
en ángulo recto y, a continuación, desplace
horizontalmente la antena hacia la izquierda o derecha
(ver imagen).
Ilustración 9.5.1:
Antena en posición de funcionamiento, tuerca estriada
En usos en los que el modelo no se maneje
directamente por encima de la emisora, o por debajo
de esta (especialmente con coches o barcos), la
colocación de la antena hacia arriba en vertical será la
óptima.
! Importante:
Nunca apunte al modelo con la antena.
Nunca apunte con la antena al modelo. En la dirección
de la antena, a lo largo, la emisión de señales es
físicamente mínima.
10. Puesta en funcionamiento
Antes del primer uso del receptor con la emisora,
ambos deben de ser “presentados”. Este proceso se
conoce como “asociación”.
Nota: Encontrará información general sobre el tema
asociación, así como sobre la búsqueda y solución de
errores durante el procedimiento de asociación, en las
instrucciones de su receptor MULTIPLEX M-LINK.
¿El receptor ya está asociado a la emisora?
Para comprobarlo, proceda del siguiente modo:
1. Encienda la emisora
el LED azul parpadea
2. Encienda el receptor
Î El LED amarillo se queda encendido:
¡Asociación necesaria! (Î 10.2.)
Î El LED amarillo parpadea
Asociación realizada correctamente.
Equipo listo para funcionar.
10.1. Carga de la batería de la emisora
La COCKPIT SX M-LINK se suministra con la batería
parcialmente cargada, y debe cargarse en su totalidad
antes de utilizarla. Consulte las recomendaciones
sobre la batería de la emisora (Î 8.).
10.2. Procedimiento de Asociación
! Nota: ¡Asegure el modelo!
Cuando la asociación haya concluido con éxito, el
equipo estará listo para funcionar. Asegure el modelo
para que, ante una posible puesta en marcha del
motor, no se puedan producir daños.
10.2.1. Preparar la emisora
3. Encienda la emisora con el regulador digital 3D
presionado y suéltelo una vez encendida. En el
visor aparecerá el menú para la prueba de alcance
L-RED o LO POW.
El LED azul permanecerá encendido.
4. Gire el regulador digital 3D a la derecha 3 hasta
llegar al menú BIND.
Pulse brevemente el regulador digital 3D
r.
Sonará un tono triple y el LED azul comenzará a
parpadear rápidamente.
10.2.2. Encender el receptor.
Encienda el receptor mientras mantiene pulsada
la tecla SET y, luego, suelte la tecla. El LED
amarillo parpadeará rápidamente.
10.2.3. Asociación correcta
Tan pronto como la emisora y el receptor se hayan
“encontrado” ambos cambiarán el ritmo de parpadeo.
Receptor:
Emisora:
! Nota: ¡Tras la asociación, la emisora y el receptor
estarán listos para funcionar inmediatamente!
10.2.4. Asociación imposible
Si la emisora y el receptor siguen parpadeando con
rapidez, la asociación no habrá sido posible.
Receptor:
Emisora:
Remedio:
Acerque la emisora y el receptor. Durante la
asociación, la potencia emitida se reduce mucho
(Reduzca la distancia a 50 cm. o menos).
! Nota: ¡Nunca intente asociar varias emisoras a la
vez!
Asegúrese de que ningun otro equipo MULTIPLEX se
encuentre en el entorno inmediato ( <5 m.)
funcionando en modo asociación o que otros modelos
estén en la fase de asociación. Los equipos que ya
hayan finalizado el proceso de asociación no influyen
en el proceso.
