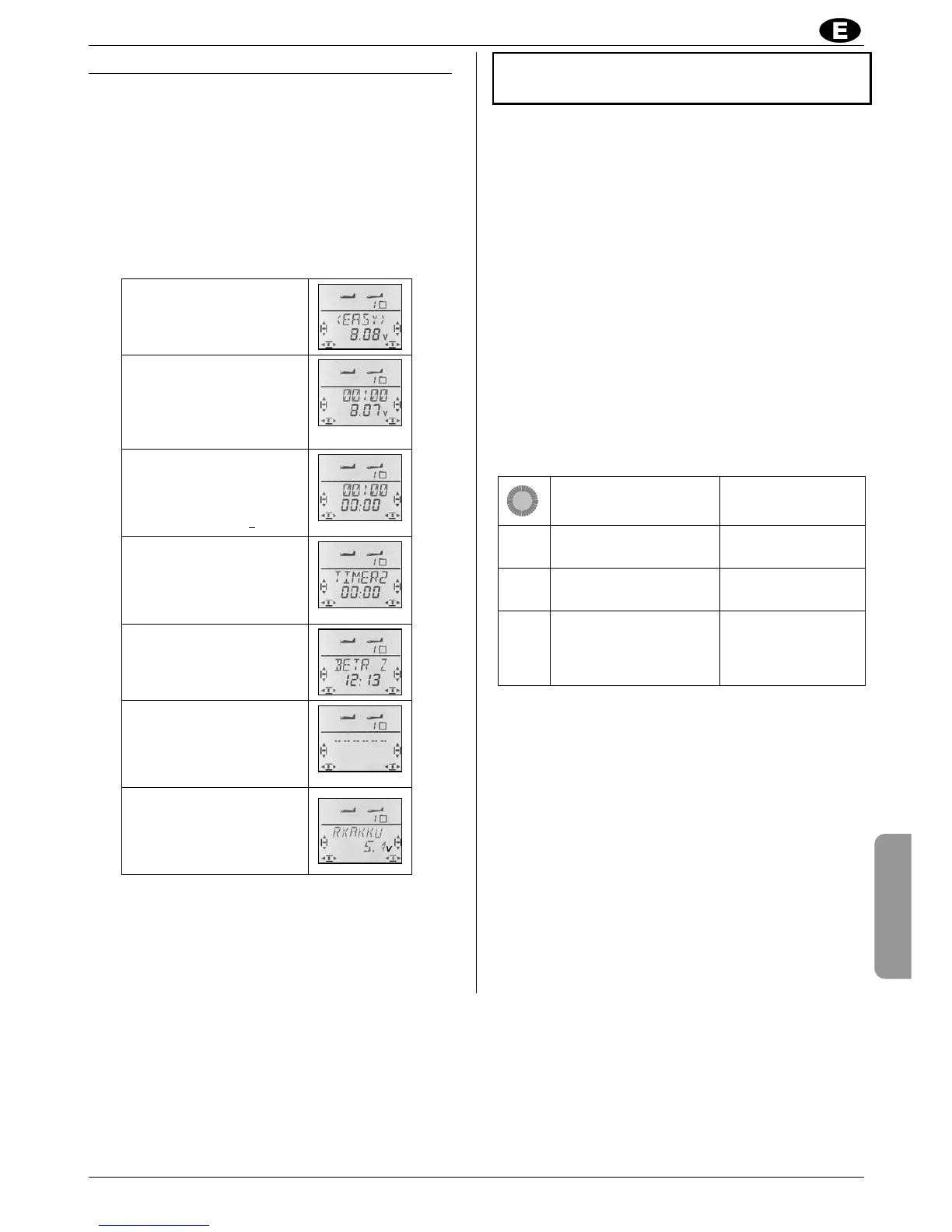

12.2. Pantallas INFO
La siguiente tabla le muestra las siete pantallas INFO y
lo que podrá ver en ellas.
NUEVO:
Si manejar un receptor compatible con telemetría con
la C
OCKPIT SX M-LINK, podrá consultar el voltaje de la
batería del receptor en el menú INFO 7. Como plus de
seguridad, la emisora emitirá un tono de aviso cuando
se alcance un umbral de alarma definible. (¡Para más
información, lea el manual del receptor!)
Girando 3 4 el regulador digital 3D podrá ir alternando
entre las distintas pantallas INFO.
INFO 1 Tipo de modelo
Posición de memoria
Nombre del modelo
Voltaje actual de la batería
INFO 2 Tipo de modelo
Posición de memoria
Cronómetro 1
Tensión de la batería
ª Reiniciar cronómetro 1 *
INFO 3 Tipo de modelo
Posición de memoria
Cronómetro 1
Cronómetro 2
ª reiniciar cronómetro 1 y
2 *
INFO 4 Tipo de modelo
Posición de memoria
Cronómetro 2
ª reiniciar cronómetro 2*
INFO 5 Tipo de modelo
Posición de memoria
Contador de uso de la emisora
INFO 6 Tipo de modelo
Posición de memoria
Nombre del propietario
(si se ha introducido)
Versión del software
INFO 7 Tipo de modelo
Posición de memoria
Voltaje de la batería del
receptor si éste es compatible con
telemetría.
* Manteniendo pulsado el regulador digital 3D ª en las
pantallas INFO 2-4, podrá inicializar los distintos
cronómetros.
13. Crear un nuevo modelo
Tipo: EASY
13.7.4 Tipo de modelo EASY: Asignación
estándar de la salida del receptor 5
(alerones) modificada. Menú: (MIXER)
A-->S5:
En los modelos de nueva creación basados en la
plantilla EASY se asignará la salida 5 del receptor
al segundo servo de alerones. Si le parece bien, no
tendrá que modificarlo en este menú.
Muchos aviones carecen de alerones, o bien, solo
utilizan un servo para controlar ambos alerones. Si
este fuese el caso, podría utilizar la salida 5 del
receptor para cualquier otra función que
necesitase.
Puede controlar la salida 5 del receptor con las
palancas AI, EL, RU, GAS, SP, F o con el
interruptor PH.
Para ello dispone de la opción AI-->S5 en el
menú MIXER (vea también el apartado 13.7.3).
Así se accede al menú AI-->S5:
Acción Resultado
1. 4
r
Izquierda hasta MENU,
confirmar Aparece SETUP
2. 3
r
Derecha hasta MIXER,
confirmar Aparece TH>S4
3. 3
r
derecha hasta
AL-->S5
confirmar
Confirmar
AI-->S5
parpadea
Girando (43) podrá elegir que palanca o interruptor
se asignará a la salida 5 del receptor:
Salida 5 del receptor:
= Alerones: AI-->S5
= Profundidad: EL-->S5
= Dirección: RU-->S5
= Gas: TH>S5
= Spoiler: SP-->S5
= Flap: F-->S5
= Con. de fases de vuelo PH-->S5
Nota: Con el conmutador de fases de vuelo PH podrá
conmutar entre tres posiciones.
Pulsando brevemente (r) confirmará la asignación
elegida. Girando hacia la izquierda (4) hasta llegar a
EXIT y pulsando brevemente sobre (r) volverá al
menú MIXER.
2.1
2
