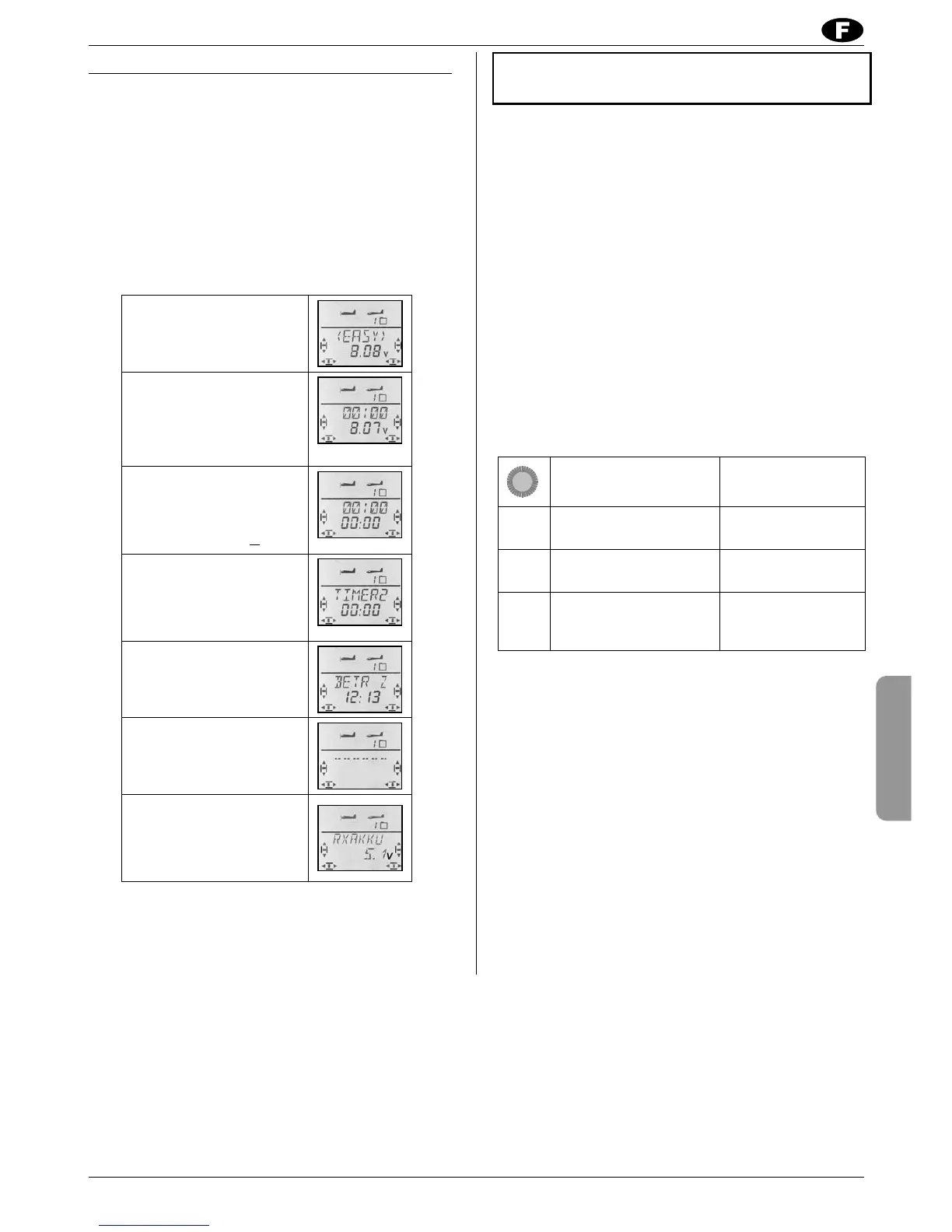

12.2. L’affichage INFO
Le tableau suivant vous indique les sept différents affi-
chages d’INFO et ce que vous pouvez y trouver.
NOUVEAU:
Lorsque vous utilisez un récepteur avec fonction télé-
métrie en relation avec votre C
OCKPIT SX M-LINK,
vous pouvez lire la tension de l’accu de réception dans
l’affichage INFO 7. Comme sécurité supplémentaire,
l’émetteur émettra un signal sonore lorsque le seuil
d’alarme aura été passé. (Pour plus de détails voir la
notice du récepteur!)
En tournant 3 4 les sélecteurs 3D-Digi vous pouvez
„feuilleter“ les différents affichages INFO.
INFO 1 Symboles type de modèle
Numéro de la mémoire
Nom du modèle
Tension de l’accu d’émission
INFO 2 Symboles type de modèle
Numéro de la mémoire
Chrono 1
Tension de l’accu
ª remet à zéro le chrono 1 *
INFO 3 Symboles type de modèle
Numéro de la mémoire
Chrono 1
Chrono 2
ª remet à zéro chrono 1 et
2 *
INFO 4 Symboles type de modèle
Numéro de la mémoire
Chrono 2
ª remet à zéro le chrono 2 *
INFO 5 Symboles type de modèle
Numéro de la mémoire
Temps d’utilisation de l’émetteur
INFO 6 Symboles type de modèle
Numéro de la mémoire
Nom du propriétaire (si renseigné)
Version du logiciel
INFO 7 Symboles type de modèle
Numéro de la mémoire
Tension de l’accu de réception
en relation avec un récepteur avec
fonction télémétrie!
• Avec une pression plus longue ª sur le sélecteur
3D-Digi vous pouvez remettre à zéro différents
chronos dans l’affichage INFO 2 à 4.
13. Création d’un nouveau modèle
Type de modèle: EASY
13.7.4 Modèle type EASY: Modifier l’attribution
standard de la sortie 5 du récepteur
(aileron). Menu: (MIXER) Q-->S5:
Lors de la programmation d’un nouveau modèle type
EASY la sortie 5 du récepteur est utilisé pour le
deuxième servo d’aileron. Si cela correspond à ce que
vous souhaitez alors ne changez rien dans ce menu.
Néanmoins, beaucoup de modèle ne nécessitent pas
d’ailerons ou n’utilisent qu’un seul servo pour la
commande des ailerons. Dans ce cas vous pouvez
attribuer une autre fonction à la sortie 5 du récepteur.
En effet, vous pouvez piloter la sortie 5 au travers des
commandes Q, H, S, GAS, SP, F ou avec l’interrupteur
PH .
Pour cela vous avez à votre disposition le sous-menu
Q-->S5 dans le menu MIXER (voir également
13.7.3).
Voici comment accéder au menu Q-->S5:
Action Effet
1. 4
r
Gauche jusqu’à MENU
confirmer
SETUP apparaît
2. 3
r
Droite jusqu’à MIXER
confirmer
GAS>S4 apparaît
3. 3
r
Droite jusqu’à
Q-->S5
confirmer
Q-->S5 clignote
Par rotation (43) vous choisissez quelle commande
ou commutateur vous souhaitez attribuer à la sortie 5
du récepteur:
Sortie du récepteur 5:
= aileron: Q-->S5
= profondeur: H-->S5
= dérive: S-->S5
= gaz: GAS>S5
= aérofrein: SP->S5
= volets: F-->S5
= interrupteur de phase de vol: PH->S5
Remarque: avec les interrupteurs de phases de vol PH
vous pouvez commander trois positions.
Avec une pression rapide (r) vous confirmez
l’attribution choisie. En tournant à gauche (4) jusqu’à
EXIT et une pression rapide (r) vous repassez dans
le menu MIXER.
