COCKPIT SX M-LINK
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Pagina 2/9
2. Introduzione
Grazie per aver dato la preferenza al sistema di radio-
controllo MULTIPLEX C
OCKPIT SX M-LINK.
Lei è in possesso di una radio, che si basa sulla prova-
ta C
OCKPIT SX, con processore FLASH e con il nuovo
ed avveniristico sistema di trasmissione 2,4 GHz M-
LINK.
Il campo d’impiego spazia dai semplici modelli coman-
dati su 2 assi, fino agli alianti e modelli acrobatici più
impegnativi, con 4 servi alari. La radio dispone inoltre
di un programma completo per elicotteri, che riuscirà a
soddisfare anche il pilota più esigente.
Le caratteristiche più importanti della C
OCKPIT SX M-
LINK sono:
• di serie moderna tecnologia 2,4 GHz M-LINK-
FHSS (Frequency Hopping Spread Spectrum)
Risoluzione 12 bit (3872 passi)
Frequenza di lavoro dei servi selezionabile: 14/21 ms
• funzione telemetria con ricevente adeguata
(indicazione/controllo della tensione del pacco batteria
che alimenta la ricevente)
• 7 canali
• 18 memorie modelli
con nome modello libero (con fino a 6 caratteri),
funzione copia e cancella
• attivazione delle fasi di volo, con 3 fasi di volo per ae-
romodelli e 4 per elicotteri
• sistema di trimmaggio digitale, specifico per le singole
fasi di volo, con indicazione grafica e acustica delle po-
sizioni
• design moderno ed ergonomico, per l’impiego con o
senza pulpito
• programmazione semplice, grazie alla chiara struttura a
menu
• menu e testi in chiaro,
a scelta in tedesco o inglese
• impostazione semplice e veloce con il regolatore digita-
le 3D
• due timer attivabili singolarmente, di cui uno con tempo
d’allarme impostabile e allarme acustico
• tempo funzionamento radio
• controllo acustico del pacco batteria con soglia
d’allarme regolabile (tensione pacco batteria Tx)
• microprocessore FLASH,
che permette l’aggiornamento del Software.
• innumerevoli funzioni di programmazione e miscelazio-
ne per aerei ed elicotteri
• 4 modelli base preimpostati per una programmazione
particolarmente veloce
• funzione istruttore/allievo selettiva
• di serie con presa multifunzione MULTIPLEX, per cari-
care il pacco batteria e come interfaccia per la funzione
istruttore/allievo, simulatore, PC
Siamo certi, che dopo una breve fase d’apprendimento
accompagnata dal presente manuale, riuscirà ad ap-
prezzare tutte le innumerevoli funzioni della Sua
C
OCKPIT SX M-LINK, per il massimo divertimento.
Il Suo team MULTIPLEX
3. Avvertenze
3.2. Test di ricezione
Per garantire il funzionamento sicuro dell’impianto ra-
dio e per riconoscere in tempo eventuali fonti
d’interferenza, effettuare regolarmente dei test di rice-
zione. In particolare:
• prima dell’impiego di nuovi componenti o compo-
nenti modificati, o quando i componenti sono stati
installati in un’altra posizione nel modello.
• prima dell’utilizzo di componenti radio che hanno
subito forti sollecitazioni (p.es. installati in un mo-
dello precipitato).
• quando sono state rilevate delle irregolarità du-
rante il funzionamento.
Importante:
• Effettuare il test di ricezione sempre con l’aiuto di
una seconda persona, che tiene e controlla il mo-
dello (automodelli e navi per terra).
• Effettuare il test di ricezione solo in modalità “por-
tata di trasmissione ridotta” (L-RED).
! Non volare se questa modalità di trasmis-
sione è attiva!
• Oggetti in metallo (siepi in metallo, autovetture)
possono influire negativamente sul risultato del
test. Tenersi a distanza!
Procedere in questo modo:

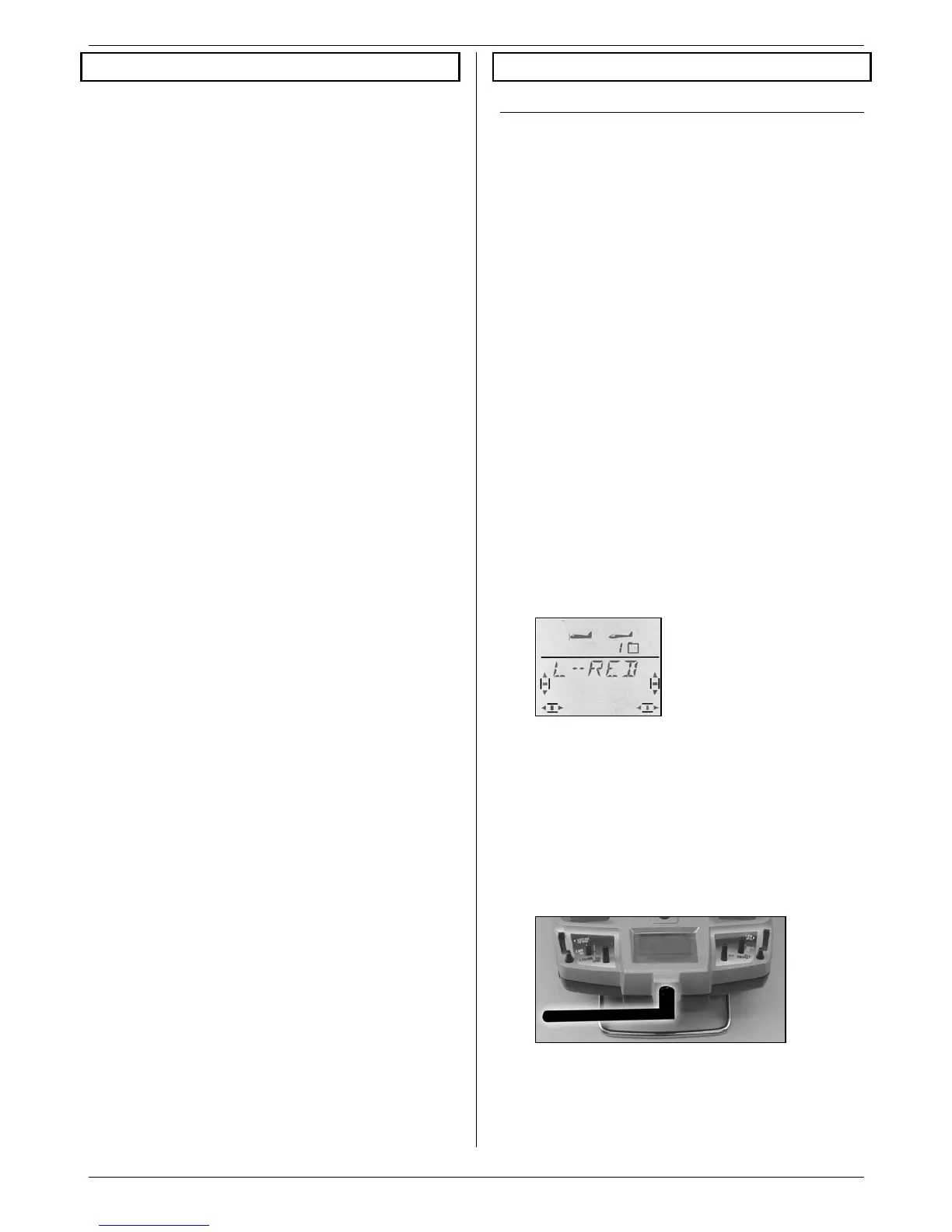

1. Accendere la radio con regolatore digitale 3D pre-
muto. Nel display appare il menu L-RED („Leistung
reduziert“: riduzione portata). Rilasciare il regolatore
digitale 3D.
Con una breve pressione del regolatore digitale 3D
attivare la modalità „test di ricezione“.
- Il LED di stato blu si accende in modo permanen-
te.
- Nel display appare alternativamente L-RED e la
schermata attuale.
- Il segnale acustico regolare indica la trasmissione
con portata ridotta.
2. Tenere la radio:
- a ca. 1 m da terra
- con l’antenna inclinata a 90°, in orizzontale a de-
stra o sinistra.
3. Aeromodelli: posizionare o tenere il modello in
modo che l’impianto RC si trovi a ca. 1 m da terra.
Automodelli e navi: modello a terra / in acqua.
Scollegare il motore!
4. Accendere l’impianto RC del modello.
Muovere in modo continuo e costante una funzione
