22
M1.2.HB240-HB240M.NLFREN 21112017
FR

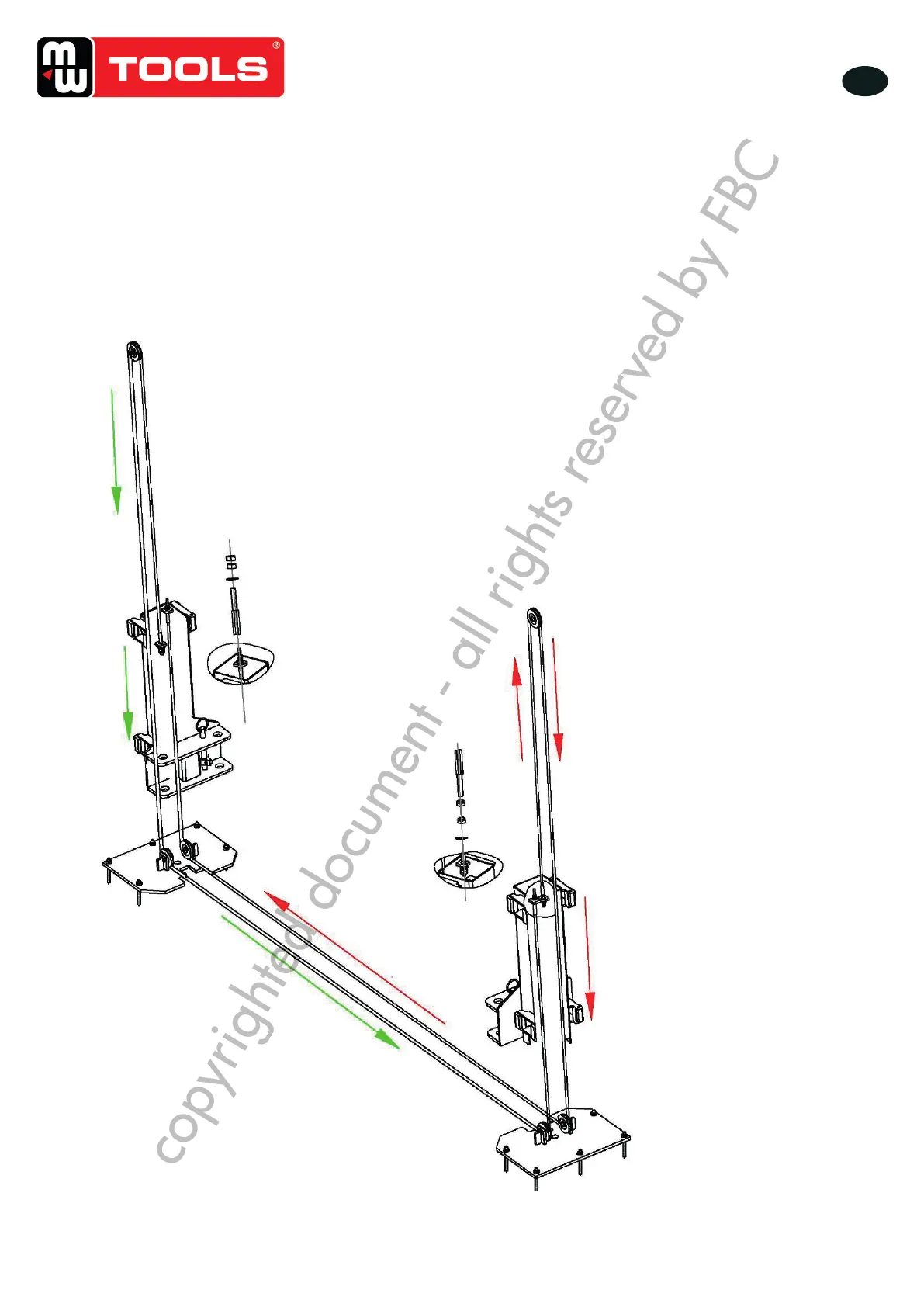

6� Connectez les câbles en acier (g. 7).
1. Guidez les câbles et xez-les suivant le schéma ci-dessous.
2. Soulevez les chariots des deux côtés à une hauteur d’environ 800 mm. Les deux chariots doivent être à la même hauteur.
3. Assurez-vous que les taquets de sécurité dans chaque colonne sont bien engagés avant de guider les câbles.
4. Quand les câbles ont été xés, faites en sorte de les serrer de la même manière, ce que vous pouvez évaluer par le son
émis au cours du processus de levage. Ajustez le serrage lors de la phase d’essai.
5. Graissez après la xation (très important!).
Step6: Connect steel cables.
1. Route and fix according to the following diagram of steel cable connection.
2. Raise carriages on both sides approximately 800mm above the ground. Carriages must be on the same height from the floor.
3. Make sure that the mechanical safety locks in each post are fully engaged before attempting to route cables.
4. After the cable being fixed, adjust and make the cable at both sides be with the same tightness which could be judged by the
sound emitted during lifting process. Make judge and adjustment after trial running.
5. Grease after being fixed. (It is a must.)
Câble 2
Câble 2
Câble 1
Câble 1
Câble 1
Câble 2
Câble 1
Fig� 7
copyrighted document - all rights reserved by FBC
