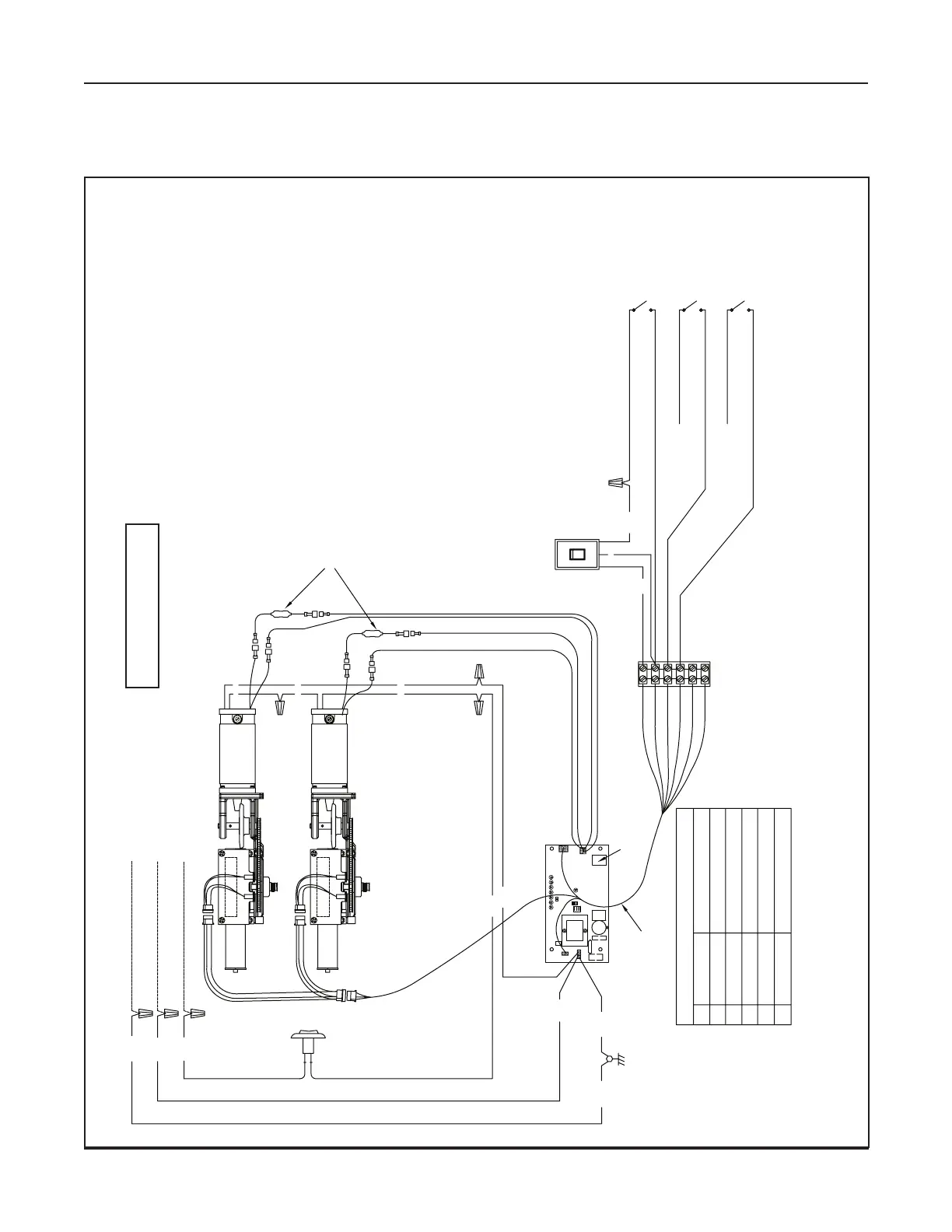

7-24 Wiring Diagrams (General)
Magnum 4A Control Wiring and Adjustment Manual www.NabcoEntrances.com
Part #C-00084 Rev. 9-09-16
Part #10-3528
RS-12 Rocker Switch
FOR RIGHT HAND OPERATORS
MATCH MOTOR WIRES
RED TO RED, BLACK TO BLACK.
FOR LEFT HAND OPERATORS.
MIS-MATCH THE MOTOR WIRES,
RED TO BLACK, BLACK TO RED.
WHITE
RED
BLACK
TO TERMINAL #5
TO TERMINAL #5
MAGNUM CONTROL BOARD
MAIN HARNESS
PART #22-10065
GROUND
GREENGREEN
WHITE
BLACK
BLACK
BLACK
WHITE
GREEN
SERVICE GROUND
MINIMUM 5 AMPERE SERVICE
PER OPERATOR
120 VAC “NEUTRAL”
120 VAC “HOT”
BLACK
BLACK
BLACK
O
F
F
12
43
AUX
PWR
J2
J5
AC IN
F2
SW2
SW1
F1
R2
R3
R4
R5 R6
R7
R8
TDAS TDPG LCHK CLOSESTOP OPEN BCHK
CURRENT
LIMIT
MOTOR
J1
R28
MAGNUM 4A
LED
TRANSFORMER
RELAY
RELAY
J4
SIGNAL
INPUT
CAPACITOR
D10
MOV3
6
5
4
3
2
1
TERMINAL BLOCK
#1 BROWN
#2 ORANGE
#3 VIOLET
#4 WHITE
#5 RED
#6 BLACK
24VAC NEUTRAL
24VAC HOT
CONTINUOUS SAFETY
SAFETY WITH LOCKOUT
24VAC COMMON
ACTIVATION
ACTIVATION
(OUTPUT FROM SENSOR, REMOTE
RECEIVER, PUSH PLATE, ETC.)
SAFETY WITH LOCKOUT
(OUTPUT FROM OVERHEAD
SWING-SIDE SENSOR)
CONTINUOUS SAFETY
(OUTPUT FROM DOOR MOUNTED
SWING-SIDE SENSOR)
On
Off Off
Hold Open
BLACK
WHITE
RED
VIOLET
ORANGE
BROWN
DN 0846
MOTOR FUSE
P. N. 11-1236
FOR 710 ONLY
BLACK
RED
BLACK
RED
POWER HARNESS
PART #11-13955
