40
IOM
IOM
W415-2288 / 08.29.19

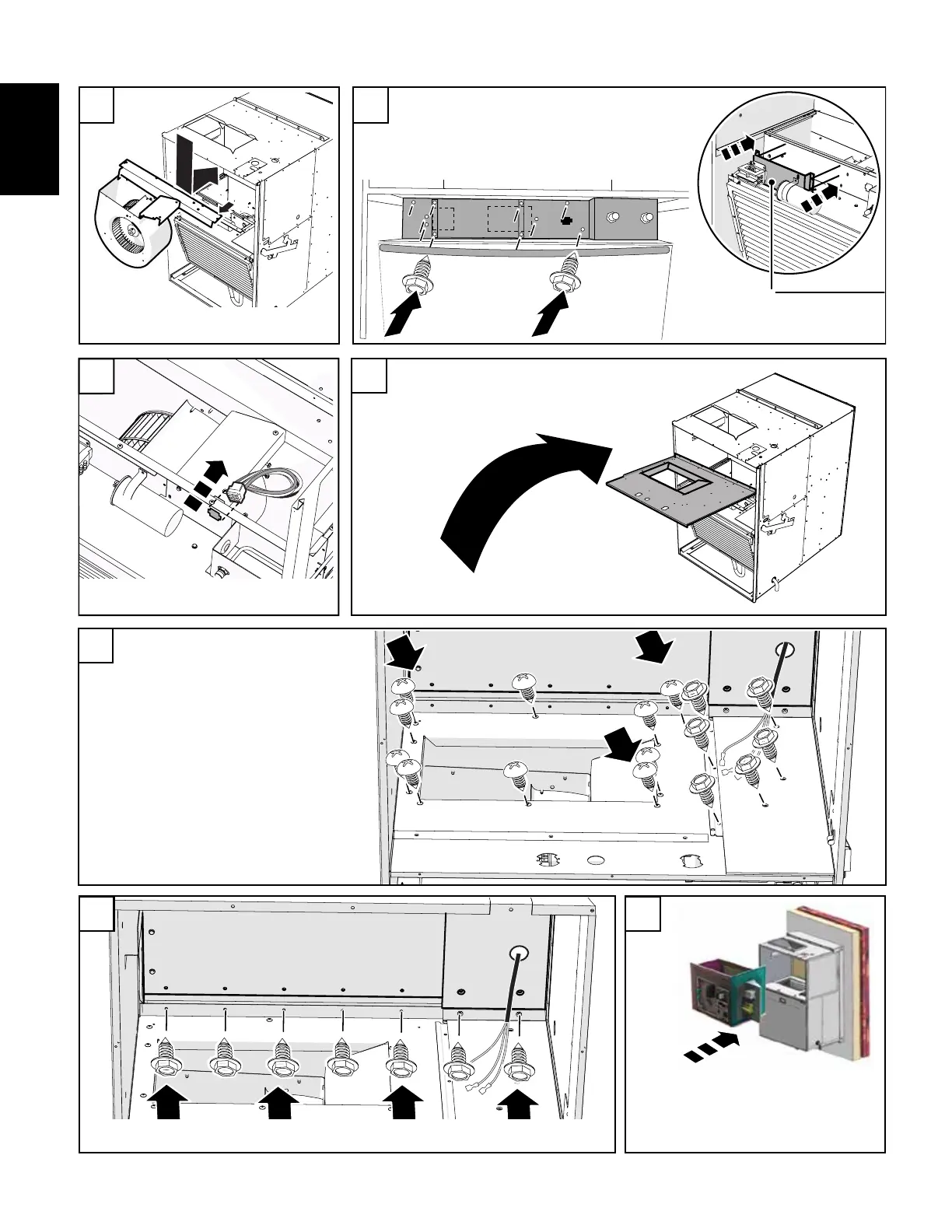

Replacez la plaque supérieure de la soufflerie.
Soulevez et placez la soufflerie dans
le cabinet.
Raccordez le connecteur Molex à la
plaque avant de la soufflerie.
Installez les 10 vis de la plaque avant de
la soufflerie et de la plaque électrique
(où se trouvent le condensateur et le contacteur).
Installez la plaque électrique
(où se trouvent le condensateur
et le contacteur).
Fixez la plaque supérieure de la soufflerie
à l’aide de 16 vis à tête ronde et 6 vis à tête
hexagonale.
Installez les 7 vis situées à l’arrière.
Vérifiez que la bande isolante n’est pas endommagée.
Replacez le module de chauffage.
Consultez les étapes 1 à 16 illustrées
dans la section :
« Retrait du module de chauffage ».
plaque électrique
50 51
52
5655
53
54
