22
IOM
IOM
W415-2288 / 08.29.19
H68.3.4
Conduit de retour d’air
Appareil
Bande d’étanchéité
en rallonges de tôle d’acier
Manchon mural
8 1/4 po
17
8
9
11
8
2
4
3
Retirez les pièces
de renfort (article
10) du manchon
mural avant
d’installer le
Condo Pack.
10
PIÈCE DE
RENFORT DU
PANNEAU INFÉRIEUR
PANNEAU LATÉRAL
PANNEAU INFÉRIEUR
JOINT D’ÉTANCHÉITÉ
JOINT
D’ÉTANCHÉITÉ
18A
9
brides
brides
JOINT D’ÉTANCHÉITÉ
JOINT D’ÉTANCHÉITÉ
8
18B
Veillez à appliquer
les bandes de joint
d’étanchéité le long
des REBORDS des
brides du manchon
mural.
18C

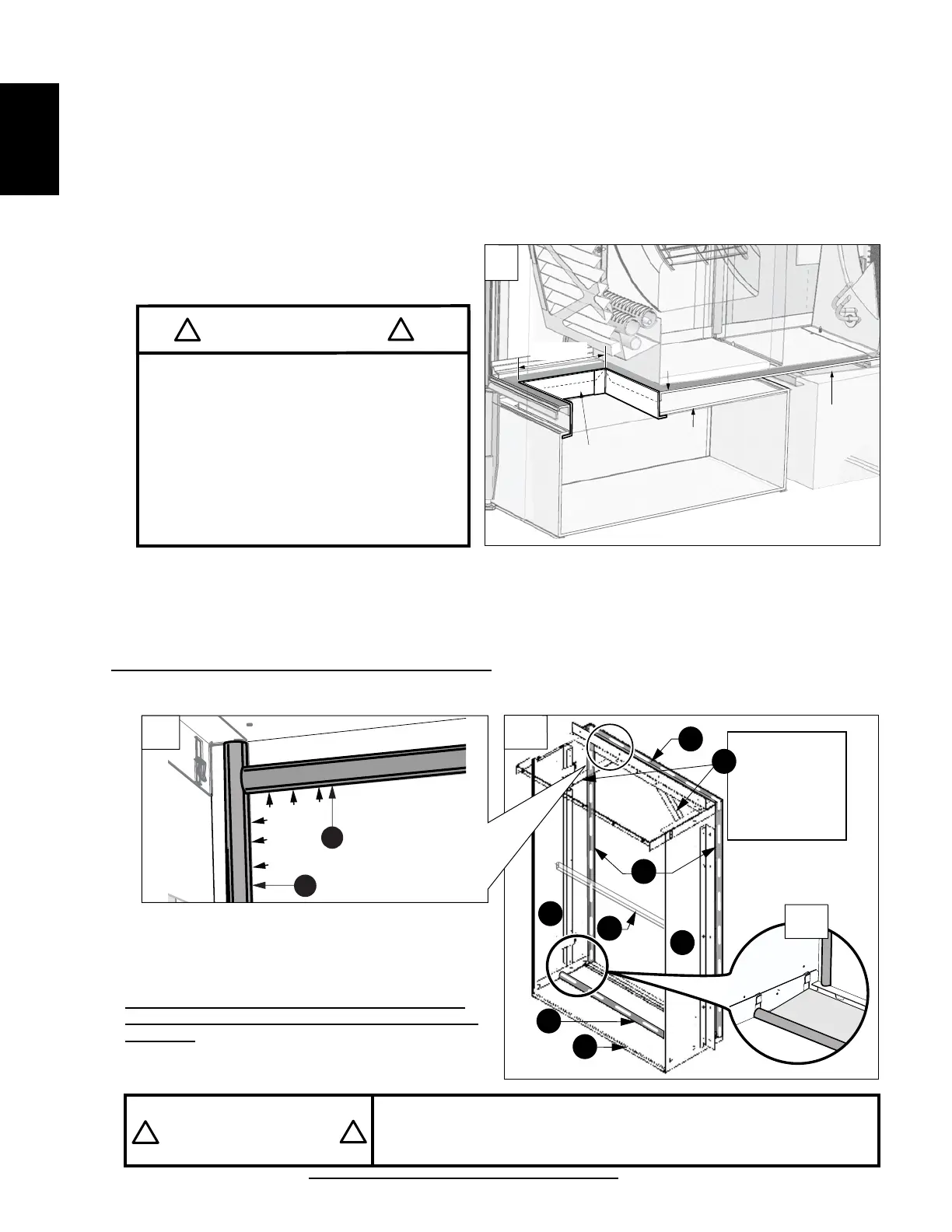

Avant d’installer le Condo Pack dans le manchon mural :
a. Retirez les pièces de renfort (10) et (11) du manchon mural.
b. Appliquez les bandes de joint d’étanchéité autoadhésives
en D (8) et (9) sur la surface intérieure des brides avant du
manchon mural, comme l’indique la FIG. 18B, ainsi que
sur le panneau inférieur (2), comme l’indique la FIG. 18C.
Veillez à appliquer les bandes de joint d’étanchéité
le long des REBORDS des brides du manchon mural
(FIG. 18B).
IMPORTANT
!
!
ASSUREZ-VOUS QUE TOUTES LES SURFACES (OÙ LE JOINT
DOIT ÊTRE APPLIQUÉ) SONT PROPRES, SÈCHES ET CHAUDES
(POUR FAVORISER UNE MEILLEURE ADHÉRENCE).
c. Un matériau antivibrations supplémentaire (qui doit être non combustible) peut être utilisé au besoin.
d. Veillez à ce que la jonction entre la plateforme et l’ouverture de retour d’air du Condo Pack soit d’au moins 8 1/4 po
(21 cm) X 24 1/8 po (61,3 cm). La plateforme doit être alignée avec l’ouverture de retour d’air à la base du Condo Pack.
e. La structure de soutien et le manchon mural doivent procurer un soutien solide et au niveau à l’appareil et doivent
permettre de retourner l’air par les conduits dans l’espace situé sous l’appareil.
LE SOLIN DOIT SCELLER L’ESPACE
ENTRE L’ENTRÉE DE RETOUR
D’AIR À LA BASE DU CABINET ET
LA CHAMBRE DE RETOUR D’AIR
AFIN D’ÉVITER L’ASPIRATION D’AIR
DE SORTIE QUI SE TROUVE DANS
L’ESPACE CONTENANT L’APPAREIL.
!
!
IMPORTANT
f. Le solin entre l’appareil et les conduits de
retour d’air (sous la structure de soutien) sera
appliqué ultérieurement, lors de l’installation de
prolongements en feuilles d’acier (taillées sur
mesure). Voir la (FIG. 17).
4.6 APPLICATION DE JOINTS D’ÉTANCHÉITÉ SUR LE MANCHON MURAL
CONSULTEZ LA SECTION 4.8.
