Napoleon Condo Pack - Raccords des Conduits de Drainage

27
IOM
W415-2288 / 08.29.19
H68.4_FR
B
B
C
C
B
B
B
Pour que le climatiseur
fonctionne, ce réservoir doit
2 3
5
1
4
5/8 po ØINT
ATTENTION
! !
REMARQUE
NE DRAINEZ PAS LE CONDENSAT À L’EXTÉRIEUR.
NE FAITES PAS PASSER UNE CONDUITE DE CONDENSAT DANS DES ENDROITS EXPOSÉS AU GEL.
N’IMMERGEZ PAS L’EXTRÉMITÉ DU TUYAU DE DRAINAGE, CAR CELA CRÉERA UN PIÈGE
À AIR ET PROVOQUERA UNE INONDATION.
LE CONDUIT D’ÉCOULEMENT DU CONDENSAT SUR LE CÔTÉ DE L’APPAREIL DOIT EN TOUT TEMPS
SUIVRE UNE PENTE DESCENDANTE JUSQU’AU COLLECTEUR DE L’IMMEUBLE.
LE CONDENSAT PROVENANT DE LA SORTIE DE L’ENSEMBLE DE PURGEUR DE CONDENSAT DOIT
ÊTRE AMENÉ DANS UN SIPHON DE SOL OU À UNE POMPE À CONDENSATS.

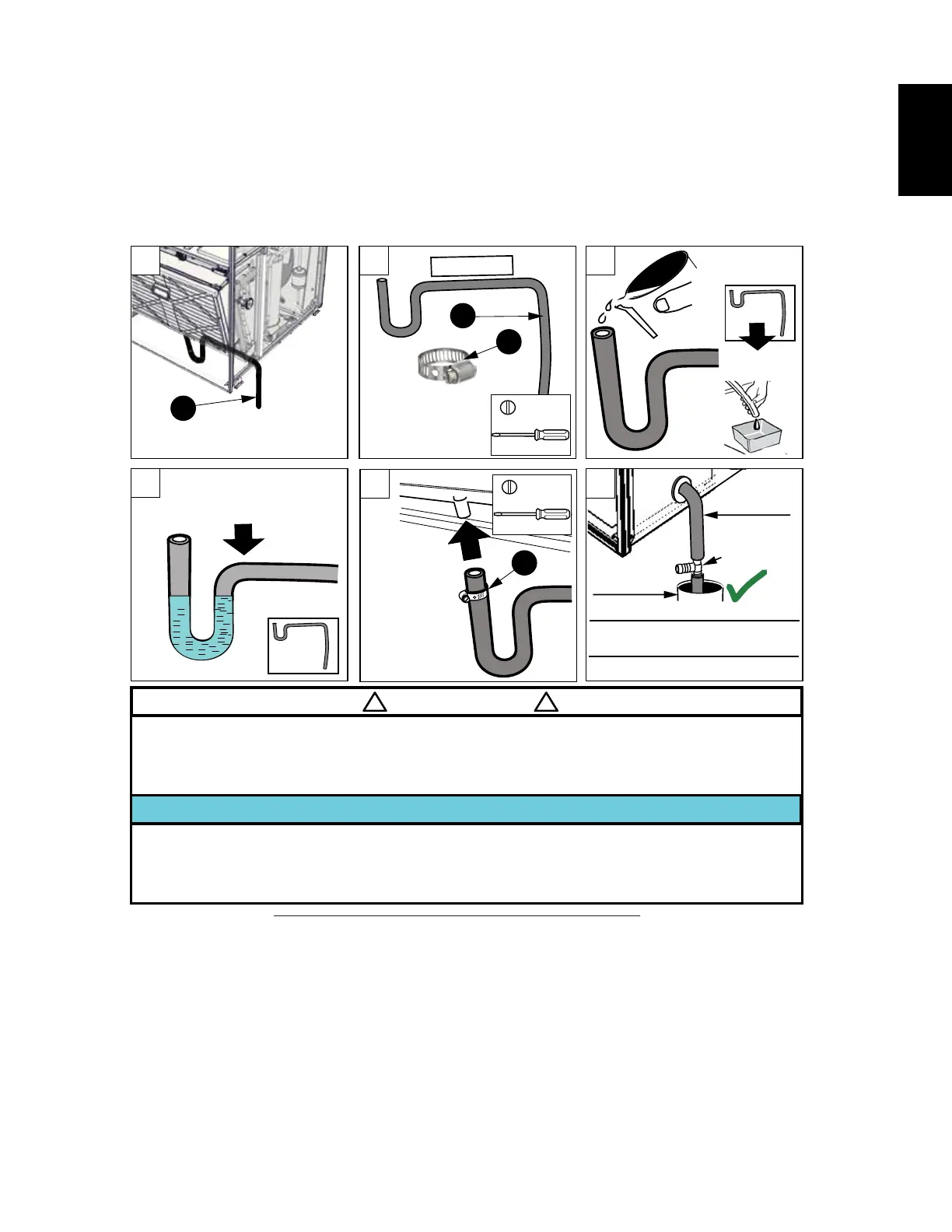

C - Bride pour tuyau 1X
B - Tuyau du climatiseur
= 5/8 po ØINT
1.
Positionnez la bride
sur l’ouverture
du tuyau.
2. Raccordez le tuyau
à la sortie de
drainage du
climatiseur.
3. Serrez la bride et fixez.
B - Tuyau du climatiseur
= 5/8 po ØINT
B
B
B
Versez de l’eau
dans l’orifice du tuyau
de drainage B.
Drainez l'eau
en surplus.
B
Siphon de
plancher
PRATIQUE RECOMMANDÉE :
Évacuez le conduit d’écoulement du
condensat dans un siphon de plancher
OUVERT À L’ATMOSPHÈRE.
Des raccords en T cannelés peuvent
diminuer la PRESSION du drain en aval.
Raccord
d’évent en T
Tuyau du
climatiseur
6
être rempli d’eau comme illustré.
Un purgeur de condensat bien installé permet à l’eau de s’évacuer de la cuvette de dégivrage du
serpentin refroidisseur, alors que le joint hydraulique (niveau d’eau restant dans le siphon) empêche le
refoulement d’air ambiant à l’intérieur ou hors de l’appareil.
Le tuyau de raccordement du purgeur de condensat préfabriqué (avec siphon en P complet) pour le
module de climatisation est compris, mais non installé. Pour connecter le conduit de drainage au
système de drainage existant et préparer un joint hydraulique dans le siphon, suivez les étapes
1 à 6 ci-dessous :
4.9 RACCORDS DES CONDUITS DE DRAINAGE
