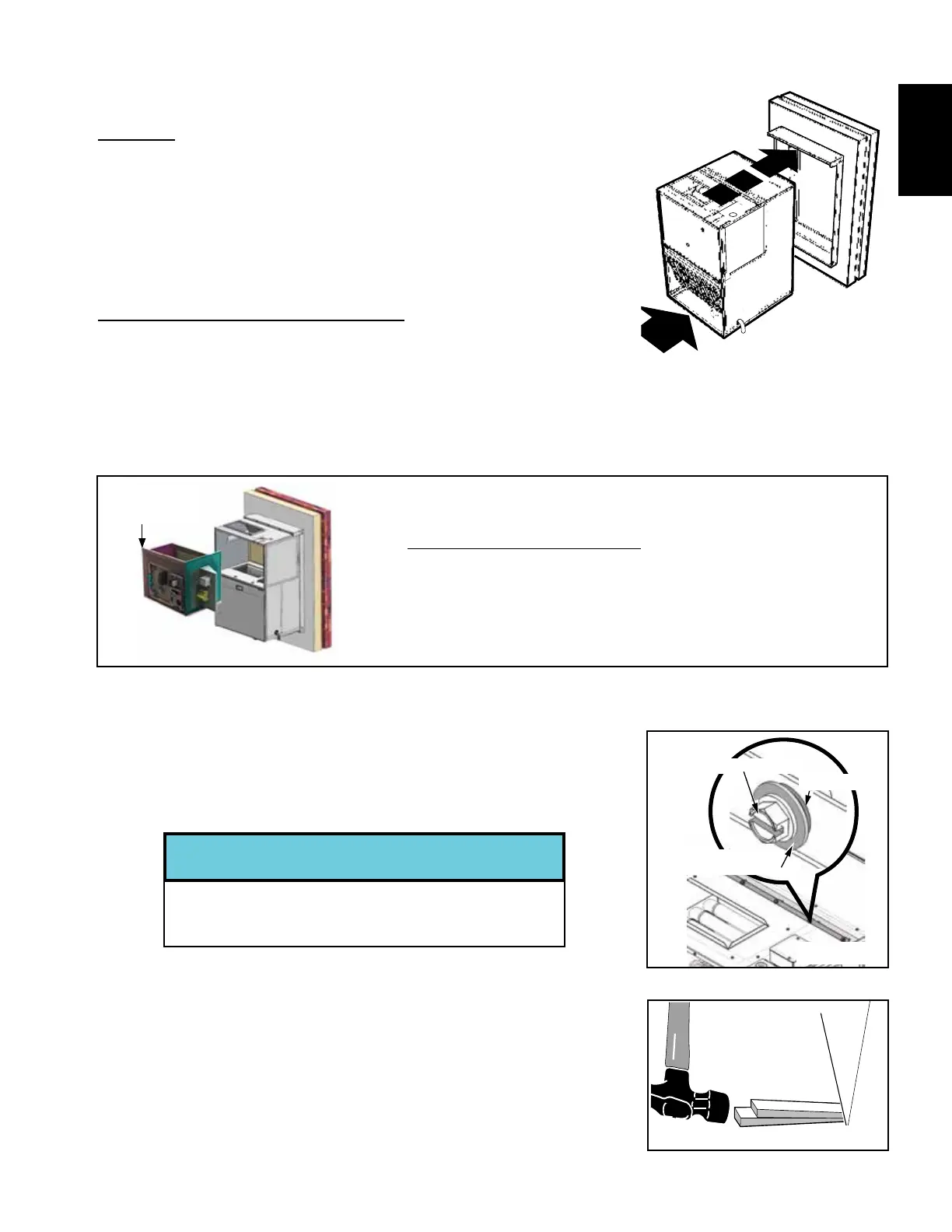

4.7 INSTALLATION DE L’UNITÉ MULTIFONCTION
FIG. 4.6.A
FIG. 4.6.B
FIG. 4.6.C
Retrait du module de la fournaise.
Le module de la fournaise peut être retiré séparément. Consultez la
section « 5.2.1 Enlèvement du module de chauffage ».
FIG. 4.6.D
MODULE DE
FOURNAISE
Procédure
1. Vériez que les bagues d’isolement sont installées dans les cinq
trous sur le support supérieur.
2. Placez le Condo Pack le plus près possible de l’ouverture du
mur (FIG. 4.6.A). Faites glisser délicatement l’appareil dans le
manchon mural (consultez les instructions 4.4 ASSEMBLAGE
ET INSTALLATION DU MANCHON MURAL) an que l’avant de
l’appareil soit en contact avec les brides avant du manchon mural.
Pour faciliter l’installation (FACULTATIF) :
a. Installez le cabinet dans le manchon mural sans module de la
fournaise.
b. Le module de la fournaise peut être retiré séparément (FIG.
4.6.B). Consultez la section « 5.2.1 Enlèvement du module de
chauffage ».
3. Utilisez une rondelle plate avec chaque vis ¼ po-20 x 1 ¼ po.
Fixez l’appareil Condo Pack au manchon mural : placez les bagues
d’isolation et vissez cinq vis 1 1/4 po dans les trous du support
supérieur du manchon mural (voir FIG. 4.6.C).
LE SERRAGE EXCESSIF DES VIS DÉFORMERA
LES BAGUES D’ISOLATION ET RÉDUIRA LEUR
EFFICACITÉ.
REMARQUE
4. Calfeutrez et scellez tous les espaces au-dessus, sur les côtés et
au bas de la zone extérieure de la grille en veillant à ne pas bloquer
les ouvertures de drainage du bord inférieur.
5. Insérez des cales (FIG. 4.6.D) entre le support de l’appareil (schéma
B) et les coins inférieurs à l’arrière du cabinet pour éviter des
charges de torsion sur les murs structurels
