21
IOM
W415-2288 / 08.29.19

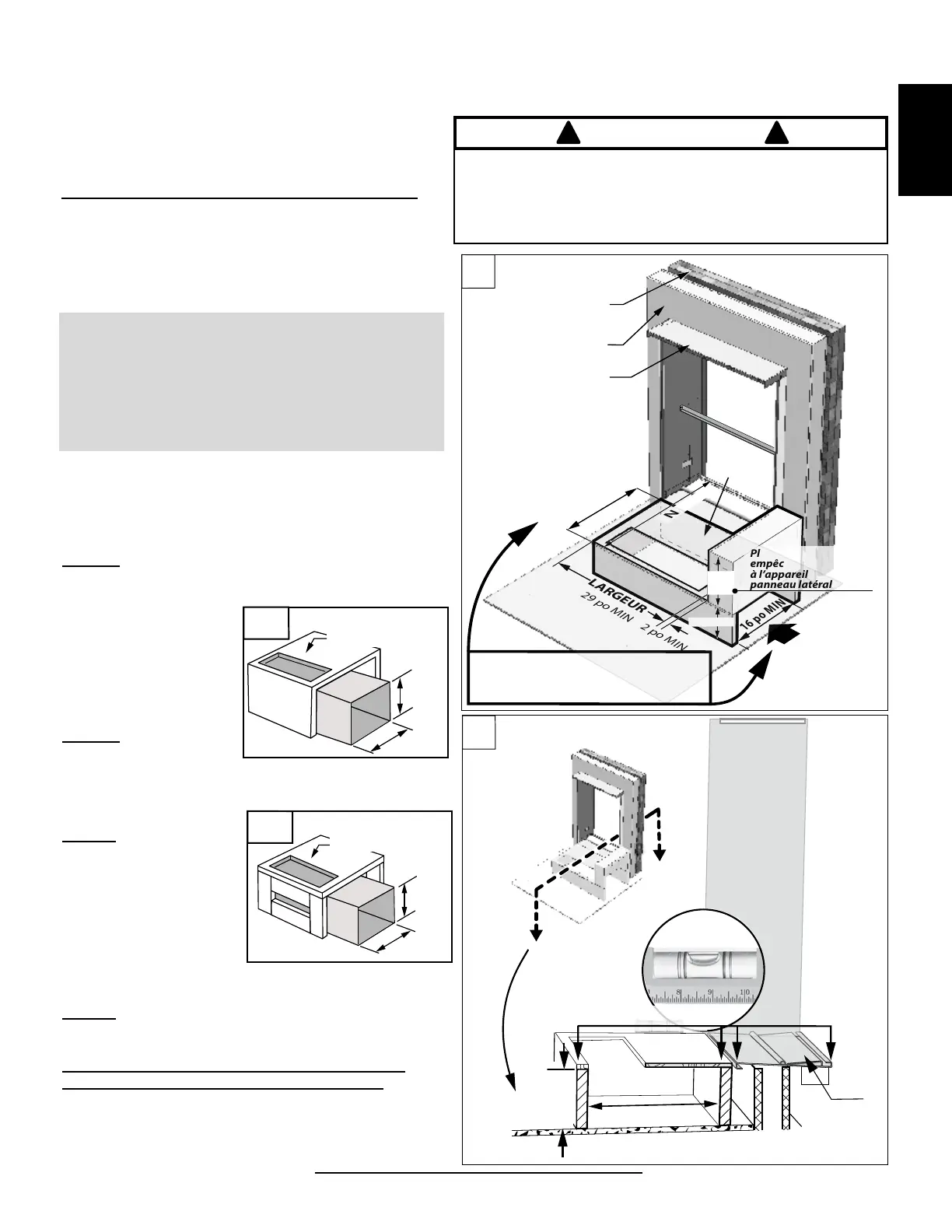

4.5 SUPPORT DE L’APPAREIL
H68.3.4
PORTEZ TOUJOURS DES LUNETTES DE SÉCURITÉ
LORSQUE VOUS UTILISEZ DES OUTILS! LE SERRAGE
EXCESSIF DES VIS PEUT ABÎMER LES TROUS CRANTÉS.
LISEZ TOUTES LES INSTRUCTIONS D’ASSEMBLAGE
AVANT DE PROCÉDER.
ATTENTION
! !
Le manchon mural n’est pas conçu pour être l’unique support de
l’appareil. Par conséquent, un soutien supplémentaire doit être
assuré par une structure rigide qui supporte le poids de l’appareil
et fournit une interface pour les conduits de retour dair.
a. Mesurez soigneusement l’appareil et choisissez un
matériau de construction solide pour la structure de soutien.
b. L’appareil doit être soutenu de façon à en permettre la mise
à niveau.
Tout d’abord, une plateforme d’appui doit être construite (voir
la FIG. 15). Elle peut être faite de contreplaqué et de bois
de charpente. La FIG. 16 montre l’alignement du haut de la
plateforme avec le panneau de base du manchon mural.
29 po MIN
2 po MIN
LARGEUR
NIVEAU
16 po MIN
Plus de 18 po (45,7 cm)
empêchera l’accès
à lappareil par le
panneau latéral.
Retour d’air
MIN 8 po x 16 po
18 po
MAX
** La profondeur minimum de la
plateforme doit permettre l’installation
du conduit de retour d’air avec une coupe
transversale intérieure de 8 po x 16 po.
Ouverture de retour d’air
24 1/8po x 8 1/4po
Manchon
mural
Mur
intérieur
Mur
extérieur
Support
Plateforme
**Profondeur MIN.
de la plateforme
de soutien
8po MIN
15
B
B
B
B
B
16po MIN
8po MIN
Manchon
mural
Dessus de la
plateforme
Ces surfaces doivent être de niveau
Panneau
de base
16
Avant de construire la structure de soutien, veuillez
prendre en considération les éléments suivants :
Hauteur minimale de la plateforme = 8 po (20,3 cm)
Largeur de la plateforme
(recommandée) = 29 po (73,7 cm)
** Profondeur de plateforme recommandée = section
transversale d’au moins 8 po (20,3 cm) x 16 po
(40,65 cm) a n de permettre l’installation des conduits
de retour d’air. Consultez les  gures 15 et 16.
OPTIONS de construction d’une structure de soutien :
OPTION 1 (selon les fi gures 15 et 16) :
Dans certaines municipalités, les matières combustibles ne doivent
pas être exposées au retour d’air. Dans ce cas, une structure de
soutien peut être construite à l’aide des concepts de l’OPTION 2 ou
de l’OPTION 3, selon la disponibilité des matériaux.
OPTION 2:
Étape 1 : Construisez une boîte à 3 côtés ou un cadre à 2
côtés qui soit capable de supporter le poids du Condo Pack
( gure 16A).
Un contreplaqué
rectangulaire présentant
une ouverture de 9 po x
25 po (facultatif) peut être
installé sur cette structure
pour assurer un soutien
supplémentaire.
Étape 2 : Installez sur
l’appareil un conduit de
retour en métal au moyen d’un raccord de 8 1/4 po x 24 1/8 po
à une hauteur minimale de 8 po.
OPTION 3:
Étape 1: Construisez un
cadre en bois à 3 ou 2 côtés
qui soit capable de supporter
le poids du Condo Pack
( gure 16B).
Un contreplaqué
rectangulaire présentant une
ouverture de 9 po x 25 po
8 po MIN
16 po MIN
8 po MIN
16 po MIN
Panneau de contreplaqué
facultatif avec ouverture
de 9 po x 25 po.
Panneau de contreplaqué
facultatif avec ouverture
de 9 po x 25 po.
16B
8 po MIN
16 po MIN
8 po MIN
16 po MIN
Panneau de contreplaqué
facultatif avec ouverture
de 9 po x 25 po.
Panneau de contreplaqué
facultatif avec ouverture
de 9 po x 25 po.
16A
(facultatif) peut être installé sur cette structure pour assurer un
soutien supplémentaire.
Étape 2: Installez sur l’appareil un conduit de retour en métal au
moyen d’un raccord de 8 1/4 po x 24 1/8 po à une hauteur minimale
de 8 po.
