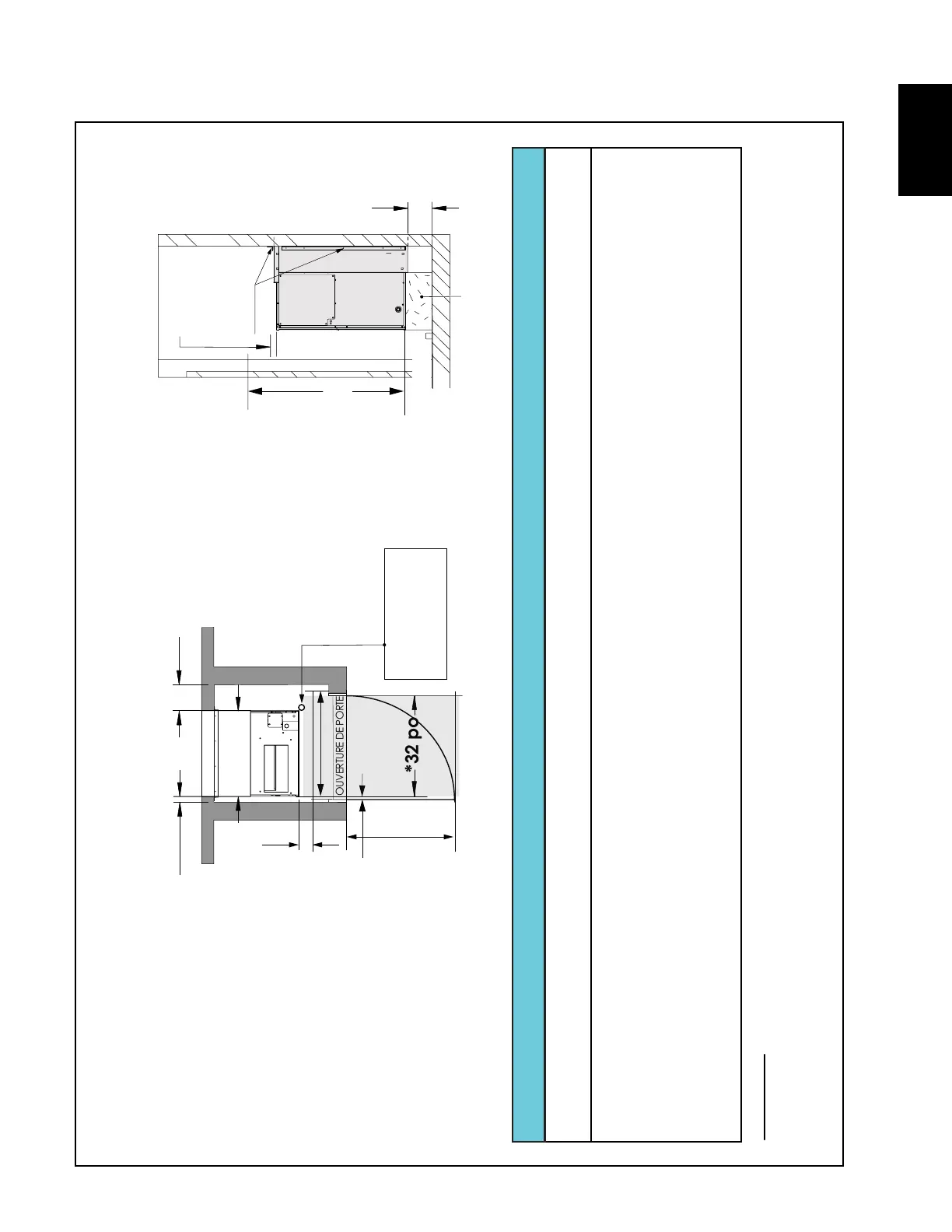

FIG. 4.2.1. A
Les dégagements minimaux requis pour l’installation et l’accessibilité sont présentés ci-dessous.
Ces dégagements doivent être respectés, à moins d’une dérogation accordée par le fabricant.
**
Prévoir un passage dégagé (dimension A x B) jusqu’à l’appareil, conformément aux exigences des autorités locales compétentes,
du National Electrical Code des États-Unis et la norme CSA C22.1 Partie 1 (dernière édition) du Code canadien de l’électricité.
*
L’espace libre de 32 po x 40 po est nécessaire devant l’appareil pour permettre le retrait complet du module de chauffage et du cabinet afin
d’accéder aux composants de la section climatisation. Consulter les codes du bâtiment locaux pour connaître les autres exigences applicables.
DÉGAGEMENT DE
2 po MIN.
OUVERTURE DE PORTE
29 po
RÉF.
DRAIN REQUIS
(MIN. 1,5 po Ø)
POUR L’ÉLIMINATION
DU CONDENSAT.
1 po
RÉF.
DE DÉGAGEMENT ENTRE LE
VERROU LATÉRAL DE LA PORTE
(CHARNIÈRE) DE GAUCHE ET LE
CONDO PACK.
1,5 po Ø
DÉGAGEMENT MIN. DE 0,25 po
*32 po
**
A
*
40 po
***
FIXÉ
AU MUR
**B
DÉGAGEMENT DE
0 po MIN.
2
po
MIN.
DÉGAGEMENTS
AUX MATÉRIAUX
COMBUSTIBLES
8 po
DÉGAGEMENT
MIN. DE.
PLANCHER
DÉGAGEMENT MINIMAL
R
EQUIS
EN
RAISON
DES
DIMENSIONS
DE
L
’
APPAREIL
ET
DES
NORMES
DE
SÉCURITÉ
Mur extérieur
Mur extérieur
EXTÉRIEUR
REMARQUE
PRÉVOIR UN ACCÈS SUFFISANT À L’AVANT DE L’APPAREIL AUX FINS D’ENTRETIEN.
IMPORTANT: Avant de construire les murs du boîtier intérieur à proximité du manchon mural, il faut terminer le scellage du manchon mural et du cabinet.
Il sera difficile de procéder au scellage après la construction des murs. Un scellage inadéquat entraînera une infiltration d’air froid qui
influencera le fonctionnement du Condo Pack. Consulter la section « Scellage : Manchon mural et cabinet de l’appareil Condo Pack ».
SUPPORT OUVRÉ EN BOIS OU EN MÉTAL POUR L’APPAREIL
(Reportez-vous au manuel pour les options de conception).
***
Ingénieur/architecte - consultez le centre solution clients si une clarification est requise pour déterminer l’emplacement des supports en
fonction de la profondeur d’insertion du manchon mural désiré.
