Dimensions du manchon mural
H68.3.4
LE MANCHON
MURAL EST FIXÉ
DIRECTEMENT
À LA SOUS-STRUCTURE
DU MUR.
DIMENSIONS DU PANNEAU
SUPÉRIEUR (ÉLÉMENT 1) :
DIMENSIONS
DES PANNEAUX
LATÉRAUX
(ÉLÉMENTS 3 ET 4) :
REMARQUE :
POUR PLUS DE SOLIDITÉ ET POUR RÉDUIRE LES VIBRATIONS DU
SUPPORT MURAL, DES SUPPORTS PEUVENT ÊTRE UTILISÉS POUR
FIXER LE MANCHON MURAL À LA SOUS-STRUCTURE DE L’ÉDIFICE,
ET CE, DE L’INTÉRIEUR OU DE L’EXTÉRIEUR DE L’ÉDIFICE.
INGÉNIEUR/ARCHITECTE – CONSULTEZ LE CENTRE SOLUTION CLIENTS
SI UNE CLARIFICATION EST REQUISE POUR DÉTERMINER
L’EMPLACEMENT DES SUPPORTS EN FONCTION DE LA PROFONDEUR
DE MANCHON MURAL DÉSIRÉE.
12,590
18,890
<== CWSMUA
<== CWSMUA19
16,000
19,000
<== CWSMUA
<== CWSMUA19
28
7
8
po
3
3
4
po
POSITION A
1po
POSITION B
FIXATIONS DE
LA PIÈCE DE RENFORT
CENTRALE
44
7
8
po
46
7
8
po
32
3
4
po
po
15
16
26
1
2
po
42
1
4
po

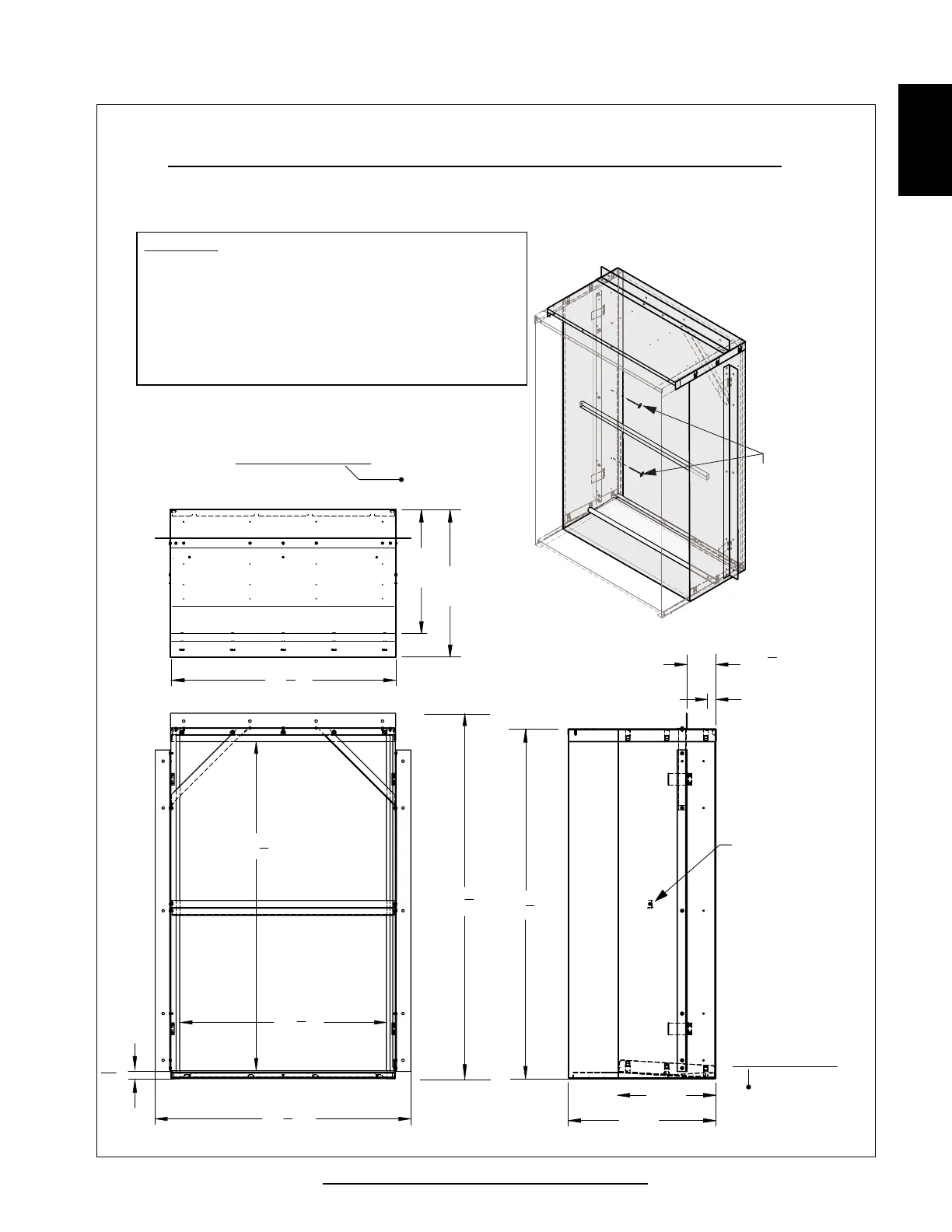

DEUX MODÈLES DE MANCHONS MURAUX SONT ILLUSTRÉS CI-DESSOUS :
• CWSMUA
• CWSMUA19
SCHÉMA (B)
