Débranchez
l'appareil.
Retirez les
câbles
d’alimentation.
Câbles d’alimentation
A1
B1
B1
A2
A2
B2
B2
7 8
9 10
12 13 14
6
11
3 54
Débranchez
les fils du
thermostat du
module de
chauffage.
Retirez le
câble de mise à la terre principal.
Câble de
mise à la terre
WARNING
! !
RISQUE DE CHOC ÉLECTRIQUE!
DÉBRANCHEZ L’ALIMENTATION
ÉLECTRIQUE AVANT L’INSTALLATION.

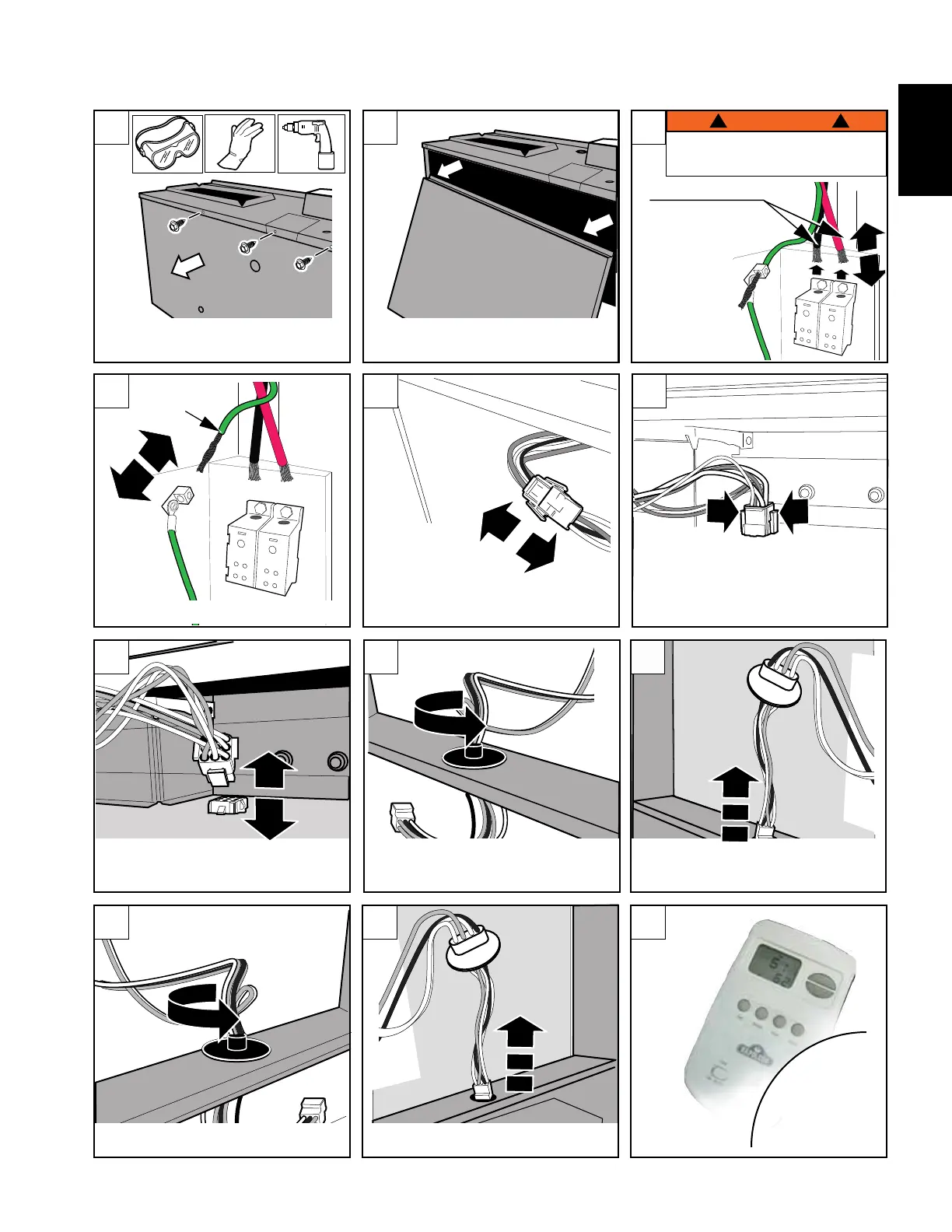

Enlevez les vis du panneau
avant de la fournaise.
Tirez vers le bas sur le panneau
avant pour l’enlever.
Pressez les deux ergots du connecteur
Molex A1 et détachez le faisceau de
câbles du climatiseur.
Pressez les deux ergots du connecteur
Molex B1 du moteur de soufflerie X13
afin de détacher le faisceau de câbles.
Détachez le faisceau de câbles du
moteur de soufflerie en débranchant
le connecteur Molex B1.
Une fois les connecteurs Molex
déconnectés, effectuez une rotation du
bloc de plastique A2 de 1/4 de tour.
Tirez sur le premier faisceau de câbles
A2 afin de le retirer.
Effectuez une rotation du bloc de
plastique B2 de 1/4 de tour.
Tirez sur le deuxième faisceau de
câbles afin de le retirer de l’ouverture.
5.2.1 Enlèvement du module de chauffage
