National Instruments 776570-00 Quick Start Guide

SCXI
クイックスタートガイド
114 ni.com/jp
PXI/SCXI
コンボシャーシ
メモ システムコントローラは、シャーシの
PXI
側にインストールされる必要がありま
す。インストールサービスを通じて構成された
PXI/SCXI
コンボシャーシを注文
する方法の詳細については、
ni.com/jp/info
を開いて
rdfisj
を入力します。
1. PXI
および
SCXI
の電源を切り、シャーシのコードを抜いてください。
2. SCXI
アドレススイッチを
OFF
にしてください。図
3
では、スイッチ
はすべて
OFF
の位置にあります。
3.
電圧選択タンブラを使用しているアプリケーションに適切な電圧に設
定します。詳細については、それぞれのシャーシ関連文書を参照して
ください。
4.
電源コードを接続します。

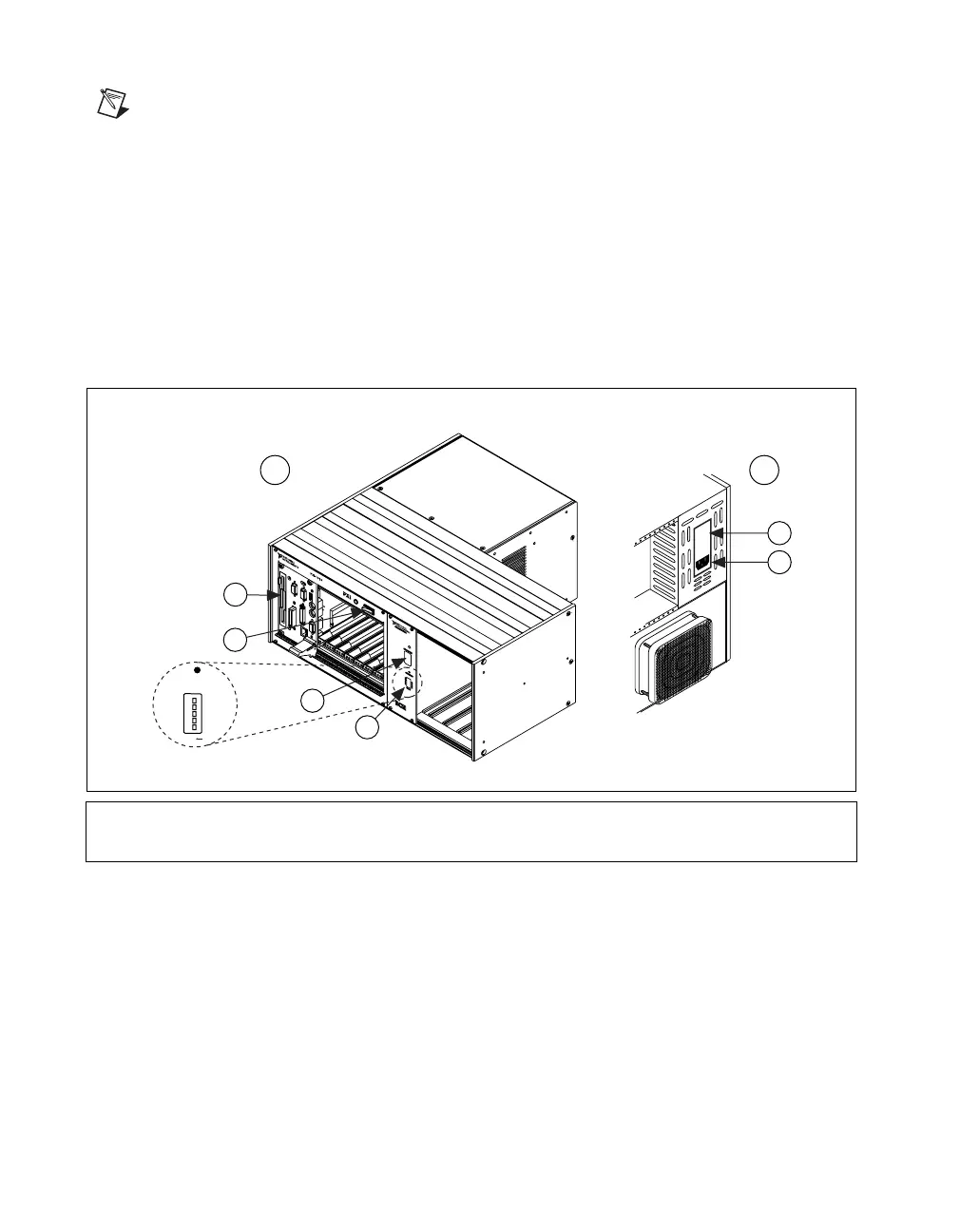

図
3 PXI/SCXI
コンボシャーシセットアップ
1
正面
2
背面
3
電圧選択タンブラ
4
電源コードのコネクタ
5
アドレススイッチ
6SCXI
電源スイッチ
7PXI
電源スイッチ
8
システムコントローラ
SCXI
120Vac
~
RESET
ADDRESS
ON
5
4
3
2
1
21
8
5
3
4
6
7
