© National Instruments Corporation 39 Guide de démarrage SCXI

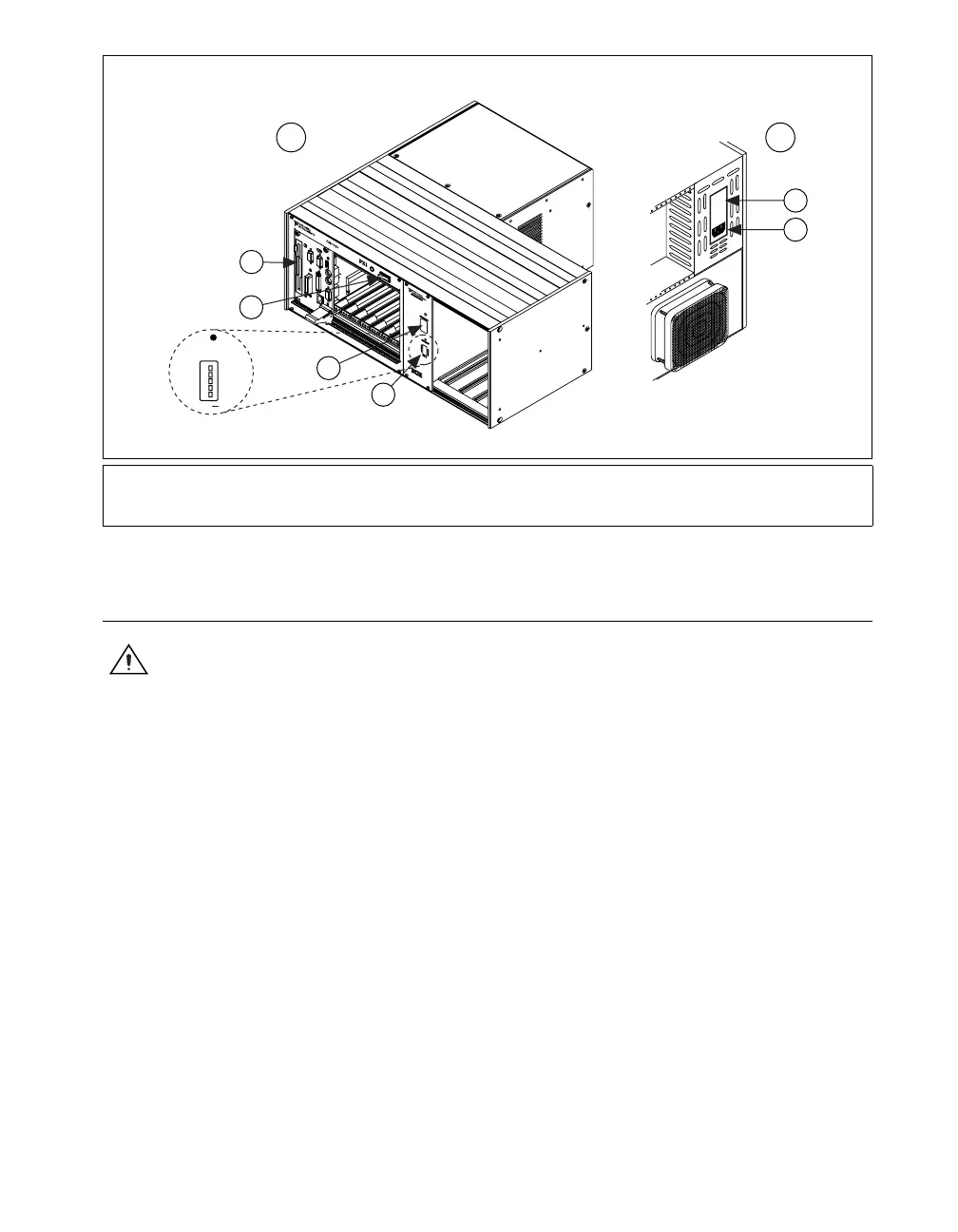

Figure 3. Configuration du châssis combiné PXI/SCXI
Étape 4. Installez les modules
Mise en garde Assurez-vous que le châssis est complètement hors tension. Les modules
SCXI ne peuvent pas être insérés à chaud. L’ajout ou le retrait de modules alors que le
châssis est sous tension risque de faire sauter les plombs du châssis ou d’endommager le
châssis et les modules.
Châssis combiné PXI/SCXI
Pour installer le périphérique de communication DAQ PXI de la série E ou
de la série M dans l’emplacement le plus à droite du châssis PXI, suivez les
étapes ci-après :
1. Touchez n’importe quelle partie métallique du châssis pour décharger
l’électricité statique.
2. Placez les bords du module dans les guides de module PXI inférieur et
supérieur, comme illustré sur la figure 4.
3. Faites glisser le module vers l’arrière du châssis. Vérifiez que la
poignée d’insertion/éjection est abaissée.
4. Dès que vous sentez une résistance, relevez la poignée
d’insertion/éjection pour insérer complètement le module en place.
1 Avant
2Arrière
3 Culbuteur de sélection de tension
4 Prise du cordon d’alimentation
5 Interrupteur d’adresse
6 Interrupteur d’alimentation SCXI
7 Interrupteur d’alimentation PXI
8 Contrôleur système
SCXI
120Vac
~
RESET
ADDRESS
ON
5
4
3
2
1
21
8
5
3
4
6
7
