10-8
USB
(
MOUSE/HUB
)
USB
(
PC
)
PC CARD
1
2
PC CONTROL
IN
IN
OUT
OUT
SC TRIGGER REMOTE 2
REMOTE 1
LAN
AC IN
3D REFORM
3D A
SELECT
LENS SHIFT
FOCUS ZOOM
DOWN
LEFT RIGHT
UP
Z
STATUSPC CARD 2PC CARD 1 LAMP 1 LAMP 2 POWER
ON/STAND BY
AUTO ADJUST
M
E
N
U
E
N
T
E
R
C
A
N
C
E
L
F
AUDIO
AUDIO
AUDIO OUT
R
R/Cr
G/Y
B/Cb
V
H/HV
R
L/MONO
R
L/MONO
R
L/MONO
L/MONO
SLOT 1 SLOT 2
DVI
RGB OUT
RGB 1
RGB 2
VIDEO S-VIDEO
17 (0.7)
242 (9.5)
225 (8.9)
518 (20.4)
259 (10.2)
2 (0.08)
548 (21.6)
6 (0.2)
135 (5.3)
Unit = mm (inch)
Lens center
Lens center

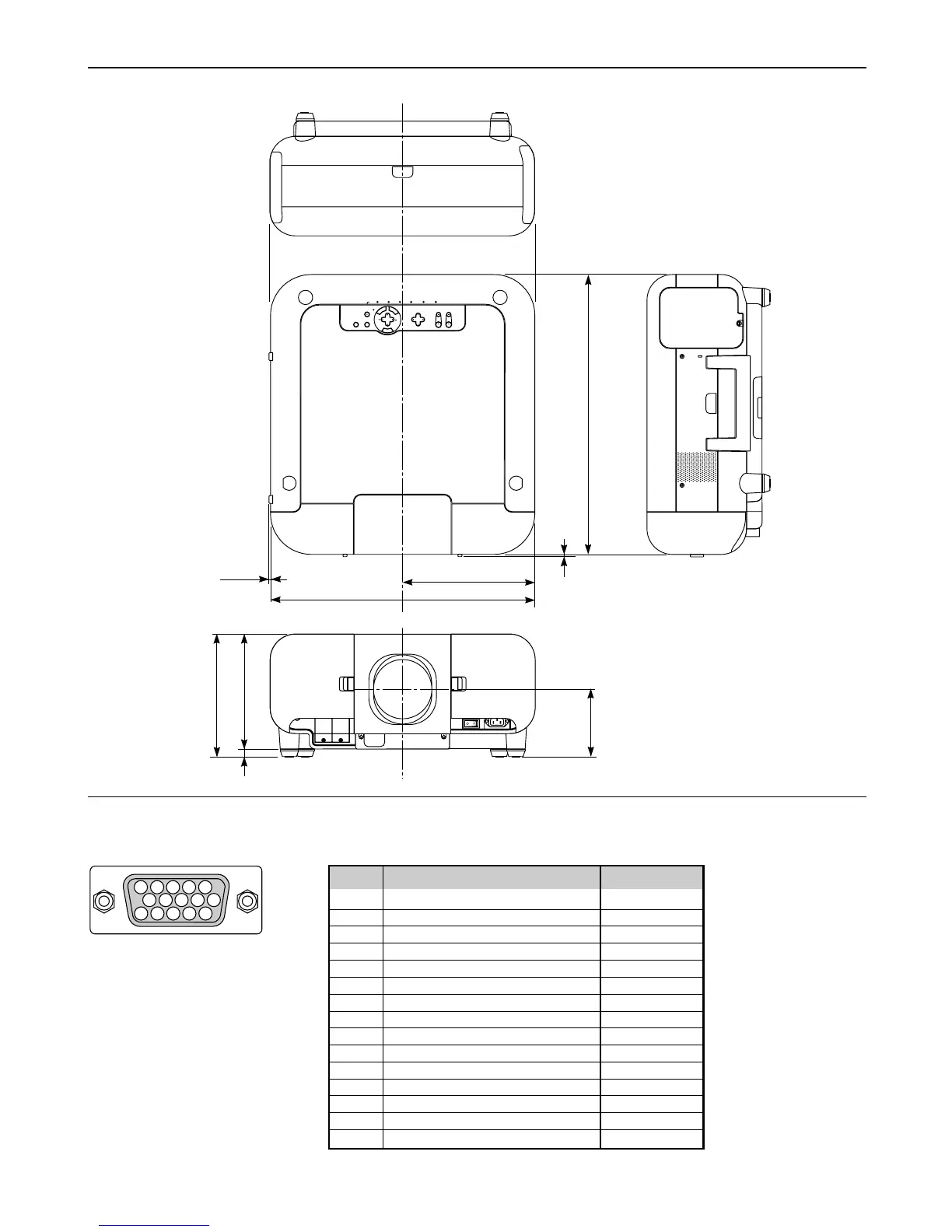

v Cabinet Dimensions
Mini D-Sub 15 Pin Connector
b Pin Assignments of D-Sub RGB Input Connector
Pin No. RGB Signal (Analog) YCbCr Signal
1 Red Cr
2 Green or Sync on Green Y
3 Blue Cb
4 Ground
5 Ground
6 Red Ground Cr Ground
7 Green Ground Y Ground
8 Blue Ground Cb Ground
9 No Connection
10 Sync Signal Ground
11 SCART Sync
12 Bi-directional DATA (SDA)*
13 Horizontal Sync or Composite Sync
14 Vertical Sync
15 Data Clock*
Signal Level
Video signal : 0.7Vp-p (Analog)
Sync signal : TTL level
* RGB 2 Input only
51423
10
1112131415
6978
10. Appendix
