DBA
CE F G H IJK
A AC IN
Conecte o cabo de alimentação incluído aqui.
B EXT SPEAKER L e R
Conecte as colunas (opcional) aqui. Siga a
polaridade correta. Conecte o fio da coluna
(positivo) ao terminal EXT SPEAKER e o fio da
coluna
(negativo) ao terminal EXT
SPEAKER em ambos os canais LEFT e RIGHT.
Consulte o manual do usuário das colunas.
C VIDEO1, 2 (RCA, S-Video)
Conecte VCRs, DVDs ou câmeras de vídeo, etc.
aqui.
D AUDIO1, AUDIO2, AUDIO3
Estes são terminais de entrada de áudio. A entrada é
selecionável. Defina a que imagem de vídeo os
deseja alocar a partir da tele do menu de áudio.
E DVD/HD1
Conecte DVDs, discos de alta definição ou laser, etc.
aqui.
F DVD/HD2
Pode conectar DVDs, discos de alta definição e
laser, etc. aqui.
G PC/RGB (mini D-Sub 15 pinos)
Conecte um sinal RGB análogo a partir de um
computador, etc. aqui.
H DVD/HD3, DVD/HD4 (HDMI)
Conecte um sinal digital a partir de uma fonte com
uma saída HDMI.
Referente à “Especificações” das Informações do
Modelo.

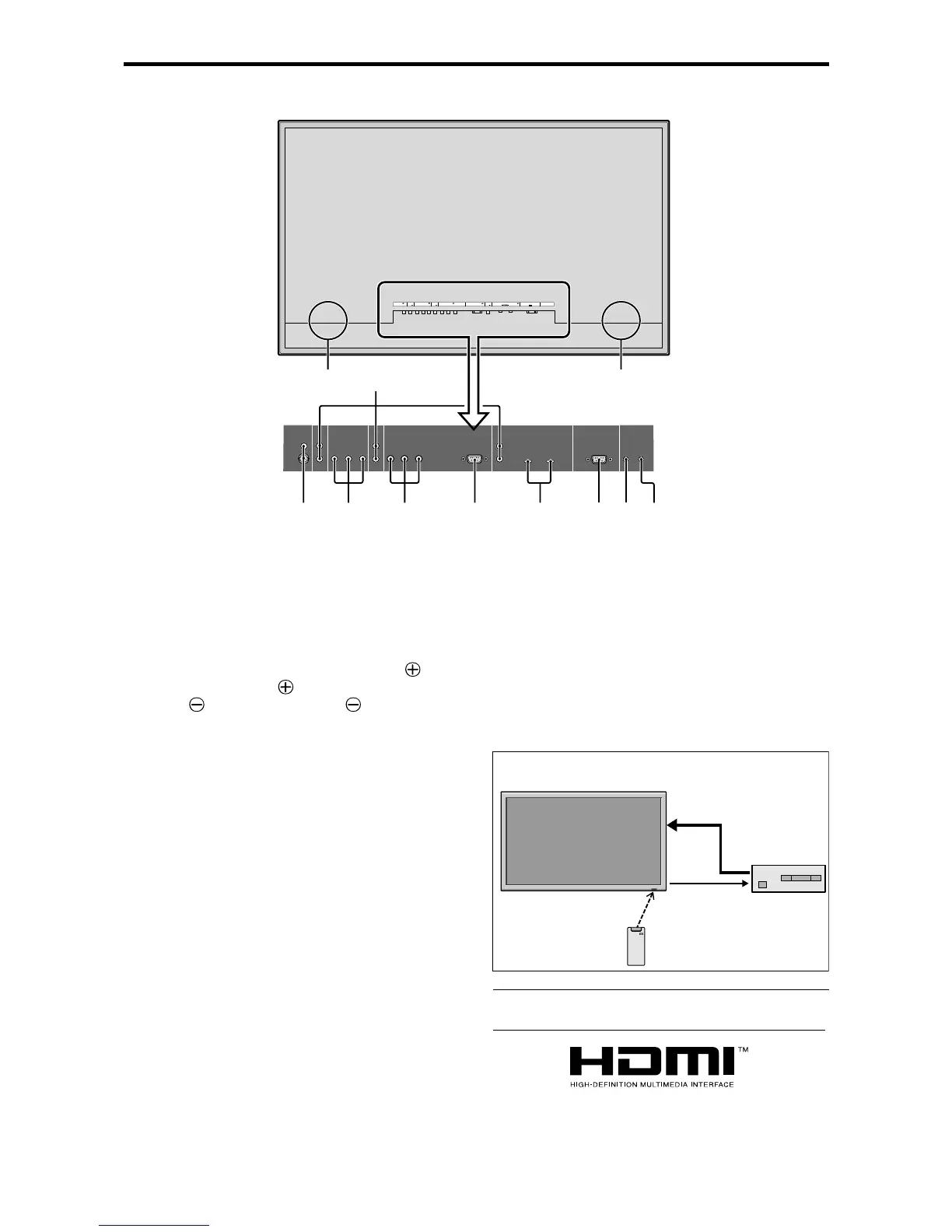

Vista posterior/Placa de terminais
Tipo 42-Polegadas
I EXTERNAL CONTROL
Este terminal é utilizado sempre que operar e
controlar o monitor externamente (através do RS-
232C).
J REMOTE IN* (DC +5V)
K REMOTE OUT* (C-MOS DC +5V)
Use estes terminais para controlar o equipamento
externo.
* O mini cabo 1/8 deve ser adquirido separadamente.
HDMI, the HDMI logo and High-Definition Multimedia Interface are
trademarks or registered trademarks of HDMI Licensing LLC.
PLASMA DISPLAY
VIDEO
IN
VIDEO
OUT
REMOTE
OUT
TV Tuner
REMOTE
IN
TV Tuner
Remote Control
Carrier fHz: 38kHz
Exemplo de Conexão: Conectando um sintonizador de TV.
