NEC PlasmaSync 42XR4

Sp-8
A AC IN
Aquí debe conectar el cable de alimentación incluido.
B EXT SPEAKER L y R(altavoces externos izquierdo
y derecho)
Aquí debe conectar los altavoces (opcionales).
Mantenga la polaridad correcta. Conecte el cable
(positivo) del altavoz al terminal EXT SPEAKER
y el cable
(negativo) del altavoz al terminal
EXT SPEAKER para ambos canales, el izquierdo
(LEFT) y el derecho (RIGHT).
Consulte el manual del propietario de sus altavoces.
C VIDEO1, 2 (RCA, S-Video)
Conecte aquí videograbadoras, reproductores DVD,
reproductores de discos láser, etc.
D AUDIO1, AUDIO2, AUDIO3
Estos son terminales de entrada de audio.
La entrada es seleccionable. En la pantalla de menú,
seleccione la imagen de vídeo que desea asignarles.
E DVD/HD1
Aquí debe conectar el DVD, Laser Disc de alta
definición, etc.
F DVD/HD2
Aquí puede conectar los DVDs, las fuentes de alta
definición, laser discs, etc.
G PC/RGB (D-Sub)
Conecte aquí un señal RGB analógica procedente de
un ordenador, etc.
H DVD/HD3, DVD/HD4 (HDMI)
Conecte aquí una señal digital de una fuente con una
salida HDMI.
Consulte “Especificaciones” en “Información del
modelo”.
I EXTERNAL CONTROL (control externo) (D-Sub)
Este terminal se utiliza cuando el monitor se maneja y
controla externamente (mediante RS-232C).
J REMOTE IN* (DC +5V)
K REMOTE OUT* (C-MOS +5V)
Utilice estos terminales para controlar el equipo
externo.
* El cable mini estéreo 1/8 deberá adquirirse separadamente.

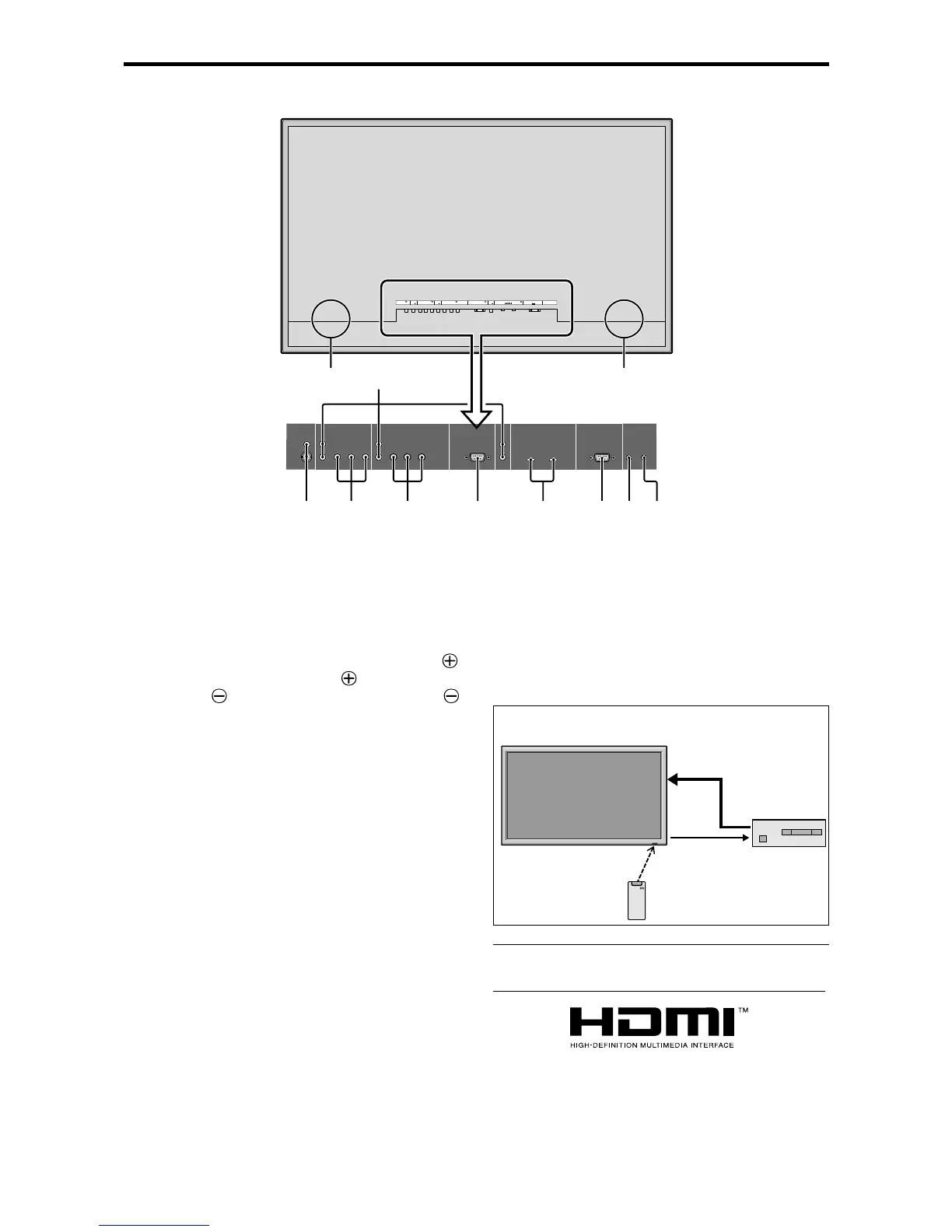

Vista Posterior/Placa de terminales
Tipo 42 pulgadas
