H
I
J
K
3
4

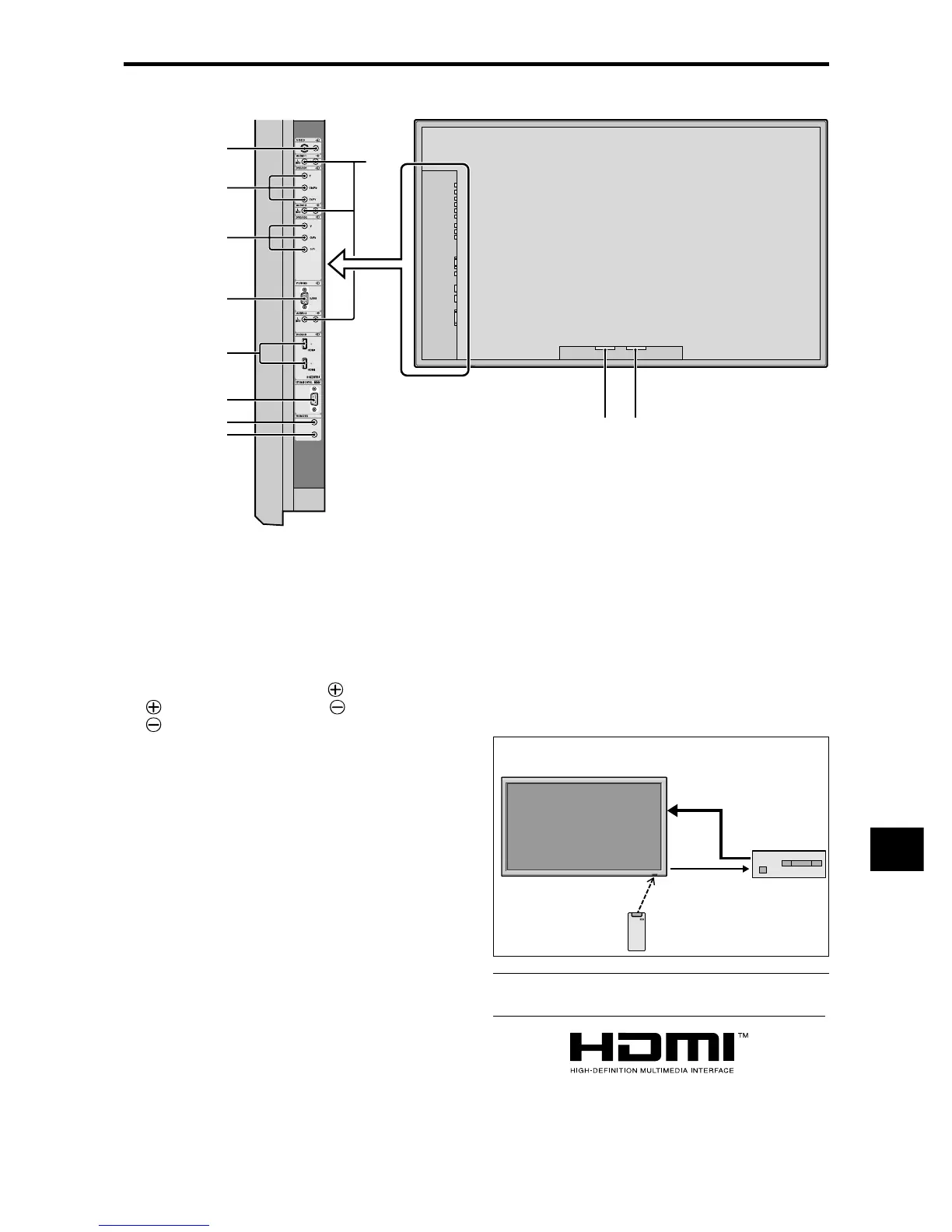

Vue arrière / Raccordements
Type 50/61 pouces
HDMI, the HDMI logo and High-Definition Multimedia Interface are
trademarks or registered trademarks of HDMI Licensing LLC.
PLASMA DISPLAY
VIDEO
IN
VIDEO
OUT
REMOTE
OUT
TV Tuner
REMOTE
IN
TV Tuner
Remote Control
Carrier fHz: 38kHz
Exemple de connexion: Connexion d’un tuner TV.
A AC IN (ENTREE DU CORDON
D’ALIMENTATION ELECTRIQUE CA)
Branchement du câble d’alimentation fourni avec l’ap-
pareil.
B EXT SPEAKER L et R (HP EXT. G et D)
Connexions des haut-parleurs (option). Bien respecter
la polarité. Raccorder le câble
(positif) à la borne
EXT SPEAKER et le câble (négatif) à la borne
EXT SPEAKER pour chaque canal GAUCHE et
DROIT.
Voir le mode d’emploi des haut-parleurs.
C VIDEO1, 2 (RCA, S-Video)
Raccorder ici les magnétoscopes (VCR), les lecteurs
de DVD ou les vidéoscopes.
D AUDIO1, AUDIO2, AUDIO3
Bornes audio.
Cette entrée est sélectionnable. Régler le type d’image
vidéo à afficher sur l’écran de menu.
E DVD/HD1
Connexions pour DVD, lecteur laser vidéo haute
définition, etc.
F DVD/HD2
Vous pouvez connecter ici des DVD, des sources Haute
Définition, des disques lasers, etc.
G PC/RGB (D-Sub)
Raccorder ici les signaux RGB analogiques provenant
d’un ordinateur ou autre.
H DVD/HD3, DVD/HD4 (HDMI)
Connecter un signal numérique à partir d’une source
équipée d’une sortie HDMI.
Voir “Caractéristiques techniques” dans “Informations
sur le modèle”.
I EXTERNAL CONTROL
(COMMANDE EXTÉRIEURE) (D-Sub)
Cette borne est à utiliser pour la commande et le
contrôle extérieurs (par RS-232C) du moniteur.
J REMOTE IN* (DC +5V)
K REMOTE OUT* (C-MOS DC +5V)
Utilisez ces bornes pour contrôler l’équipement
externe.
* Le mini-câble stéréo 1/8 n’est pas fourni.
