Nederman MCP/MEP User Manual

42
Pos: 20.18.13 /BA Nederman Filtration/09 Montage/Filter/FMC/K*/Montagesc hritte/Einbauventilator (1) mit Hilfe von Schäk eln mit einem Kran anheben @ 28\mod_15 12733056236_2901.docx @ 272325 @ @ 1
➔ Raise the built-in fan (1) by crane using shackles and position above the
flange connection on the clean gas duct.
Pos: 20.18.14 /BA Nederman Filtration/09 Montage/Filter/FMC/K*/Montagesc hritte/Einbauventilator (1) mit gewindefurc henden Schrauben am Flanschansc hluss befestigen @ 28\mod_1512733780582_2901.docx @ 27235 3 @ @ 1
➔ Fasten the built-in fan (1) to the clean gas connection over the entire
circumference using self-tapping screws (M8 x 0.60 inches).
Pos: 20.18.15 /Betriebsanleitung/09 Montage/Alle Schrauben festziehen @ 28\mod_1511248999080_2901.docx @ 269421 @ @ 1
Pos: 20.18.17 /Betriebsanleitung/----- Seitenumbruch ----- @ 10\mod_1478587717206_0.docx @ 209487 @ @ 1
Pos: 20.19.1 /BA Nederman Filtration/Überschriften/1.1.
Pos: 20.19.18 /Betriebsanleitung/Grafiken /Nederman Filtration/09 Montage/FMC/K*/GRAFIK: Erdung Einbauventilator_NEU @ 43\mod_15 74065597676_0.docx @ 347507 @ @ 1
Pos: 20.19.19 /Betriebsanleitung/Leerzeile Halb @ 10\mod_1478598405587_0.docx @ 209637 @ @ 1
Pos: 20.19.20 /BA Nederman Filtration/09 Montage/Filter/FMC/K*/Montagesc hritte/gewindefurchende Schraube (2) im Einbauventilator (1) herausdrehen @ 43\mod_1574063076708_2901.docx @ 347311 @ @ 1

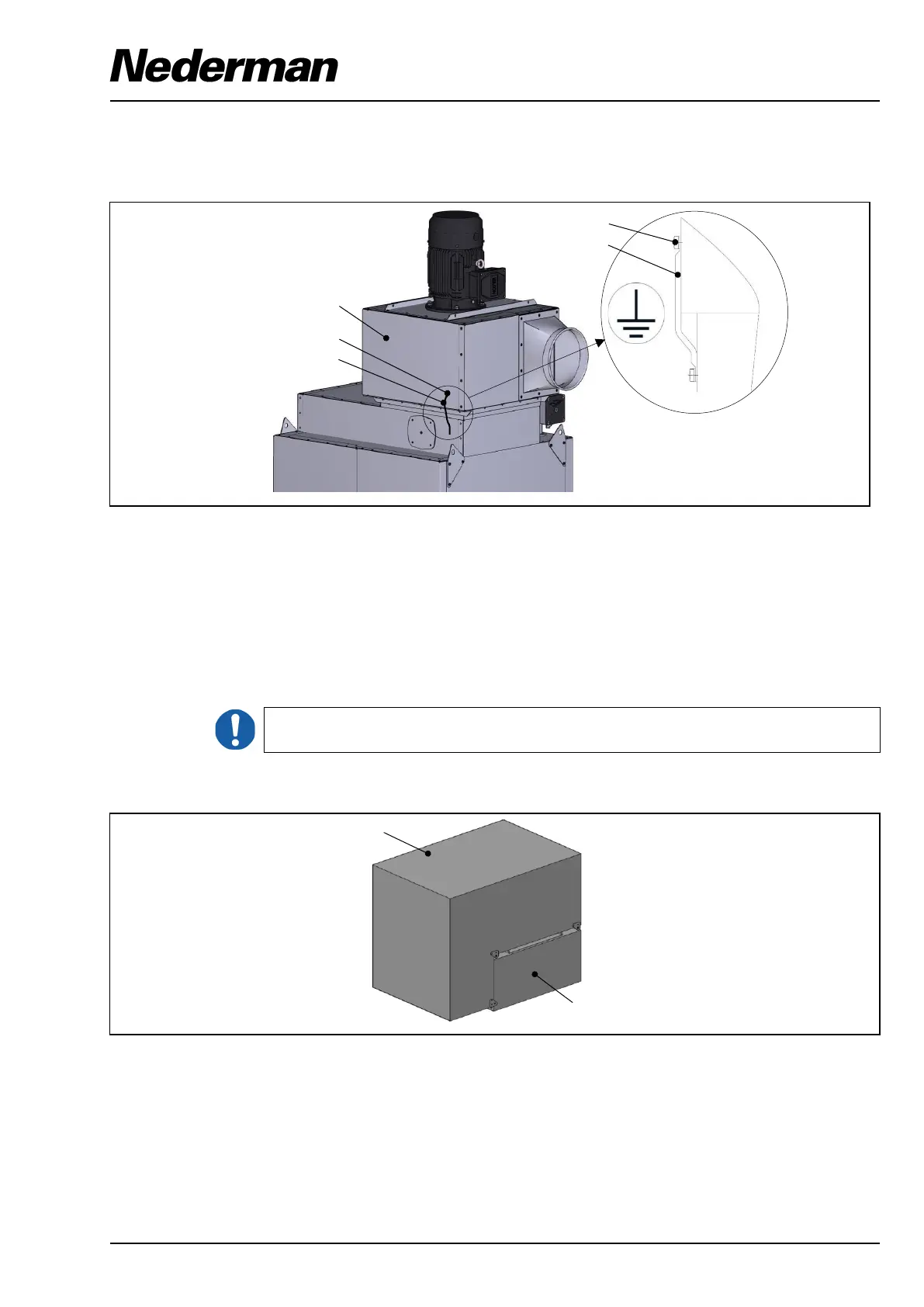

➔ Unscrew and remove the self-tapping screw (2) on the built-in fan (1).*
Pos: 20.19.21 /BA Nederman Filtration/09 Montage/Filter/FMC/K*/Montagesc hritte/Loses Erdungskabel am Filtergehäuse ... am Einba uventilator befestigen @ 43\mod_1574063146357_2901.docx @ 347339 @ @ 1
➔ Fasten the loose bonding cable (3) on the filter housing to the self-tapping
screw (2) on the built-in fan (1).*
Pos: 20.19.22 /Betriebsanleitung/09 Montage/Alle Schrauben festziehen @ 28\mod_1511248999080_2901.docx @ 269421 @ @ 1
➔ Tighten all bolts.
Pos: 20.19.23 /BA Nederman Filtration/09 Montage/Filter/FMC/K*/Montagesc hritte/Einbauventilator (1) mit Dichtungsmasse abdich ten @ 28\mod_1512733979912_2901.docx @ 27238 1 @ @ 1
➔ Seal the built-in fan (1) on the complete periphery with sealing compound.
Pos: 20.19.24 /Betriebsanleitung/----- Seitenumbruch ----- @ 10\mod_1478587717206_0.docx @ 209487 @ @ 1
* grounding necessary for ATEX / NFPA filters
Pos: 20.20.1 /BA Nederman Filtration/Überschriften/1.1.1/09 Montage/Einbauventilator mit DUAL-Silencer @ 28\mod_1513086 033457_2901.docx @ 273481 @ @ 1
9.4.5 Built-in fan with Dual silencer
Pos: 20.20.2 /Betriebs anleitung/Leerzeile Halb @ 10\mod_147859 8405587_0.docx @ 209637 @ @ 1
Pos: 20.20.3.1 /Be triebsanle itung/Sicherheitshinweise/War nsymbole mit Signalwort/HINWEIS @ 32\mod_15264 53032777_2901.docx @ 288609 @ @ 1
NOTICE
Pos: 20.20.3.2 /Be triebsanle itung/Leerzeile 1pt @ 11\mod_14792 98310216_0.docx @ 212267 @ @ 1
The built-in fan (1) and the Dual silencer (2) are supplied together on a
pallet. They are not connected.
Pos: 20.20.3.4 /Be triebsanle itung/Leerzeile 1pt @ 11\mod_14792 98310216_0.docx @ 212267 @ @ 1
Pos: 20.20.6 /Betriebs anleitung/Leerzeile Halb @ 10\mod_147859 8405587_0.docx @ 209637 @ @ 1
➔ Take the Dual silencer (2) off the built-in fan (1).
Pos: 20.20.8 /Betriebs anleitung/Leerzeile Halb @ 10\mod_147859 8405587_0.docx @ 209637 @ @ 1
Pos: 20.20.9 /Betriebs anleitung/Grafiken /Nederman Filtration/09 Montage/GRAFIK: Einbauventilator Anhängepunk t @ 17\mod_1 489583983058_0.docx @ 223563 @ @ 1
Pos: 20.20.13.1 /Betriebs anleitung/Sicherh eitshinweise/Warnsymbole mit Signalwort/HINWEIS @ 32\mod_1526453032777_2901.docx @ 288609 @ @ 1
Pos: 20.20.24 /Betriebsanleitung/Grafiken /Nederman Filtration/09
1
2
2
3
1
2
3
