Nederman MCP/MEP - Clean Gas Connection Piece

44
Pos: 20.21.44 /Betriebsanleitung/Leerzeile Halb @ 10\mod_1478598405587_0.docx @ 209637 @ @ 1
ncer (2) am Einbauve ntilator (1) befestigen @ 28\mod_1512997219900_2901.docx @ 27280 3 @ @ 1

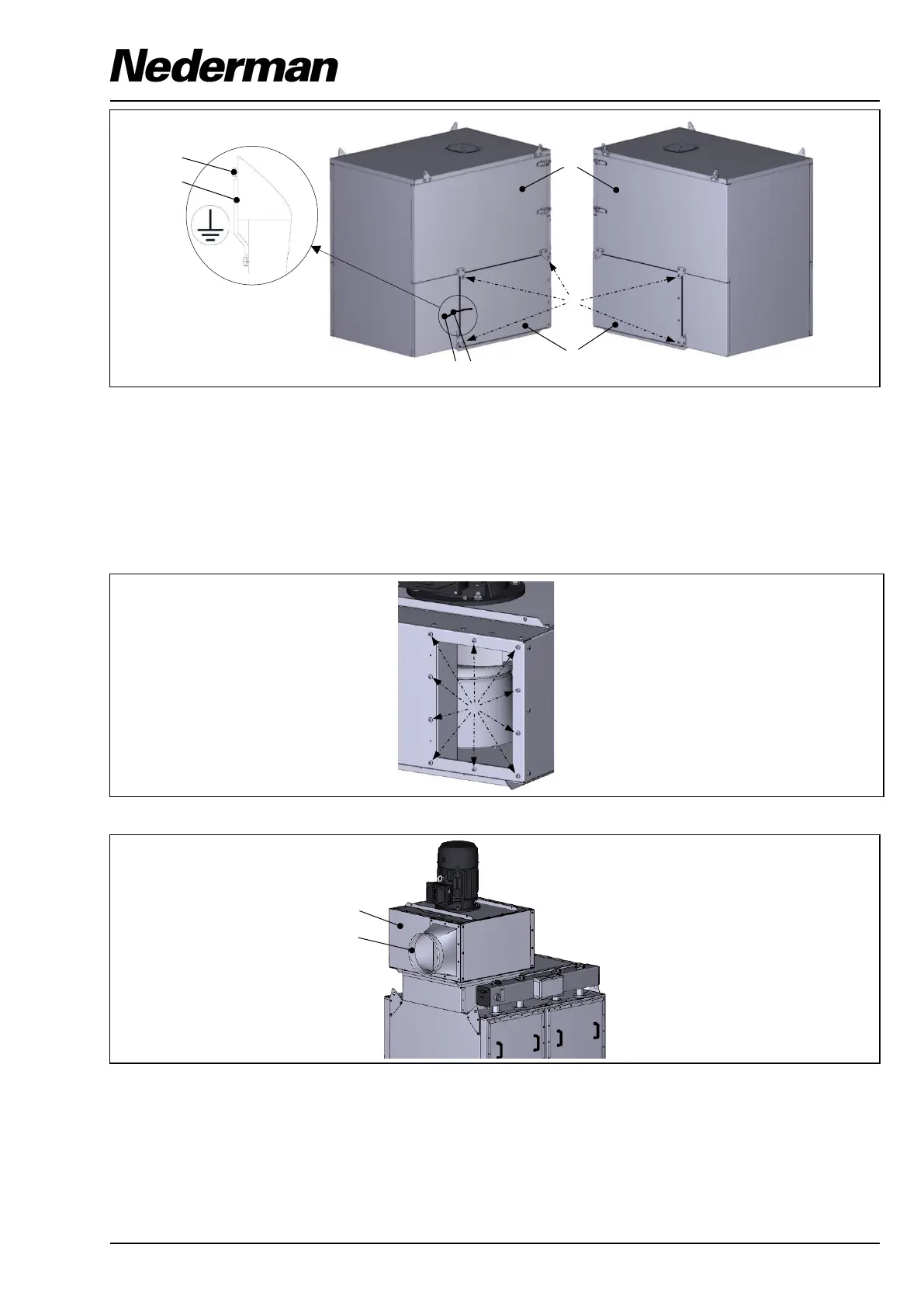

➔ Fasten the Dual silencer (2) at the provided points (➊) on the built-in fan (1)
using the removed self-tapping screws.
Pos: 20.21.46 /BA Nederman Filtration/09 Montage/Filter/FMC/K*/Montagesc hritte/gewindefurchende Schraube (4) in der DUAL -Silencer (2) herausdrehen @ 43\mod_157 4147710462_2901.docx @ 347785 @ @ 1
➔ Unscrew and remove the self-tapping screw (4) on the DUAL sound
insulation cabin (2).
Pos: 20.21.47 /BA Nederman Filtration/09 Montage/Filter/FMC/K*/Montagesc hritte/Loses Erdungskabel (3) am Einbauventilator ... @ 43\mod_1574147 818394_2901.docx @ 347813 @ @ 1
➔ Fasten the loose bondingcable (3) on the built-in fan to the self-tapping
screw on the DUAL sound insulation cabin (2).*
Pos: 20.21.48 /Betriebsanleitung/----- Seitenumbruch ----- @ 10\mod_1478587717206_0.docx @ 209487 @ @ 1
* grounding necessary for ATEX / NFPA filters
Pos: 20.22.1 /BA Nederman Filtration/Überschriften/1.1.1/09 Montage/Reingasanschlussstutzen @ 28\mod_1513081956653_2901.docx @ 273285 @ @ 1
9.4.6 Clean gas connection piece
Pos: 20.22.2 /Betriebs anleitung/Leerzeile Halb @ 10\mod_147859 8405587_0.docx @ 209637 @ @ 1
Pos: 20.22.3 /Betriebs anleitung/Grafiken /Nederman Filtration/09 Montage/FMC/K*/GRAFIK: Ausblasöffnung Einbauventilator - Schr auben entfernen @ 28\mod_15 13081185275_0.docx @ 273201 @ @ 1
des Einbauventilators entfernen @ 28\mod_1513081714088_2901.docx @ 273229 @ @ 1
➔ Remove all screws (➊) on the exhaust opening of the built-in fan.
Pos: 20.22.6 /Betriebs anleitung/Leerzeile Halb @ 10\mod_1478598405587_0.docx @ 209637 @ @ 1
Pos: 20.22.7 /Betriebs anleitung/Grafiken /Nederman Filtration/09 Montage/FMC/K*/GRAFIK: Anschlussstutzen für Reingasanschluss @ 28\mod_1512974520641_0.docx @ 272439 @ @ 1
Pos: 20.22.8 /Betriebs anleitung/Leerzeile Halb @ 10\mod_147859 8405587_0.docx @ 209637 @ @ 1
Pos: 20.22.9 /BA Nederman Filtration/09 Montage/Filter/FMC/K*/Montageschritte/Anschlussstutzen für Reingasanschluss (1) anbringe n @ 28\mod_1512975426010_2901.docx @ 272467 @ @ 1
➔ Fasten the connection piece for the clean gas connection (1) to the exhaust
opening of the built-in fan (2) using the removed self-tapping screws (M8 x
0.60 inches).
Pos: 20.22.10 /Betriebsanleitung/09 Montage/Alle Schrauben festziehen @ 28\mod_1511248999080_2901.docx @ 269421 @ @ 1
Pos: 20.23.1 /BA Nederman Filtration/Überschriften/1.1.1/09 Montage/Reingasanschlussstutzen @ 28\mod_1513081956653_2901.docx @ 273285 @ @ 1
2
1
1
2
➊
4
3
4
3
➊
