13.6.3 Replace diaphragm
Pos: 30.14.2 /Betriebs anleitung/Leerzeile Halb @ 10\mod_147859 8405587_0.docx @ 209637 @ @ 1
Pos: 30.14.3 /Betriebs anleitung/Marginalien /Ausbau @ 21\mod_14 92766579629_2901.docx @ 232583 @ @ 1
Disassembly
Pos: 30.14.4 /Betriebs anleitung/Leerzeile Halb @ 10\mod_147859 8405587_0.docx @ 209637 @ @ 1
Pos: 30.14.5 /Betriebs anleitung/15 Instands etzung /Handlungen/Maschine/Anlage ausschalten und elektrisch freischalten ( -> Kapitel ...) @ 41\mod_156 2563493551_2901.docx @ 337209 @ @ 1
➔ Switch off machine / plant and disconnect electrical power (→ section
“Safety instructions”)
Pos: 30.14.6 /BA Nederman Filtration/15 Instandsetzung/Filter/Handlungen/Druckluftversorgung ausschalten und Druckluftsystem drucklos machen @ 34\mod_1539321090914_2901.docx @ 298727 @ @ 1
➔ Switch off the compressed air supply and depressurize the compressed air
system.
Pos: 30.14.7 /Betriebs anleitung/Leerzeile Halb @ 10\mod_147859 8405587_0.docx @ 209637 @ @ 1
Pos: 30.14.8.1 /Be triebsanle itung/Sicherheitshinweise/War nsymbole mit Signalwort/HINWEIS @ 32\mod_15264 53032777_2901.docx @ 288609 @ @ 1
Pos: 30.14.8.2 /Be triebsanle itung/Leerzeile 1pt @ 11\mod_14792 98310216_0.docx @ 212267 @ @ 1
Pos: 30.14.8.3 /Be triebsanle itung/Sicherheitshinweise/Hinw eistexte/Bei Schallhau ben mit mehreren Ha ltegriffen (3) @ 42\mod_1571891499064_2901.docx @ 344039 @ @ 1
For sound insulation hoods with several handles (3), the cover of the
sound insulation hood should be opened, secured and closed by two
persons.
Pos: 30.14.8.4 /Be triebsanle itung/Leerzeile 1pt @ 11\mod_14792 98310216_0.docx @ 212267 @ @ 1
Pos: 30.14.8.5 /Be triebsanle itung/Sicherheitshinweise/Abgrenzun gslinie unten @ 36\mod_1552040616240_0.docx @ 317409 @ @ 1

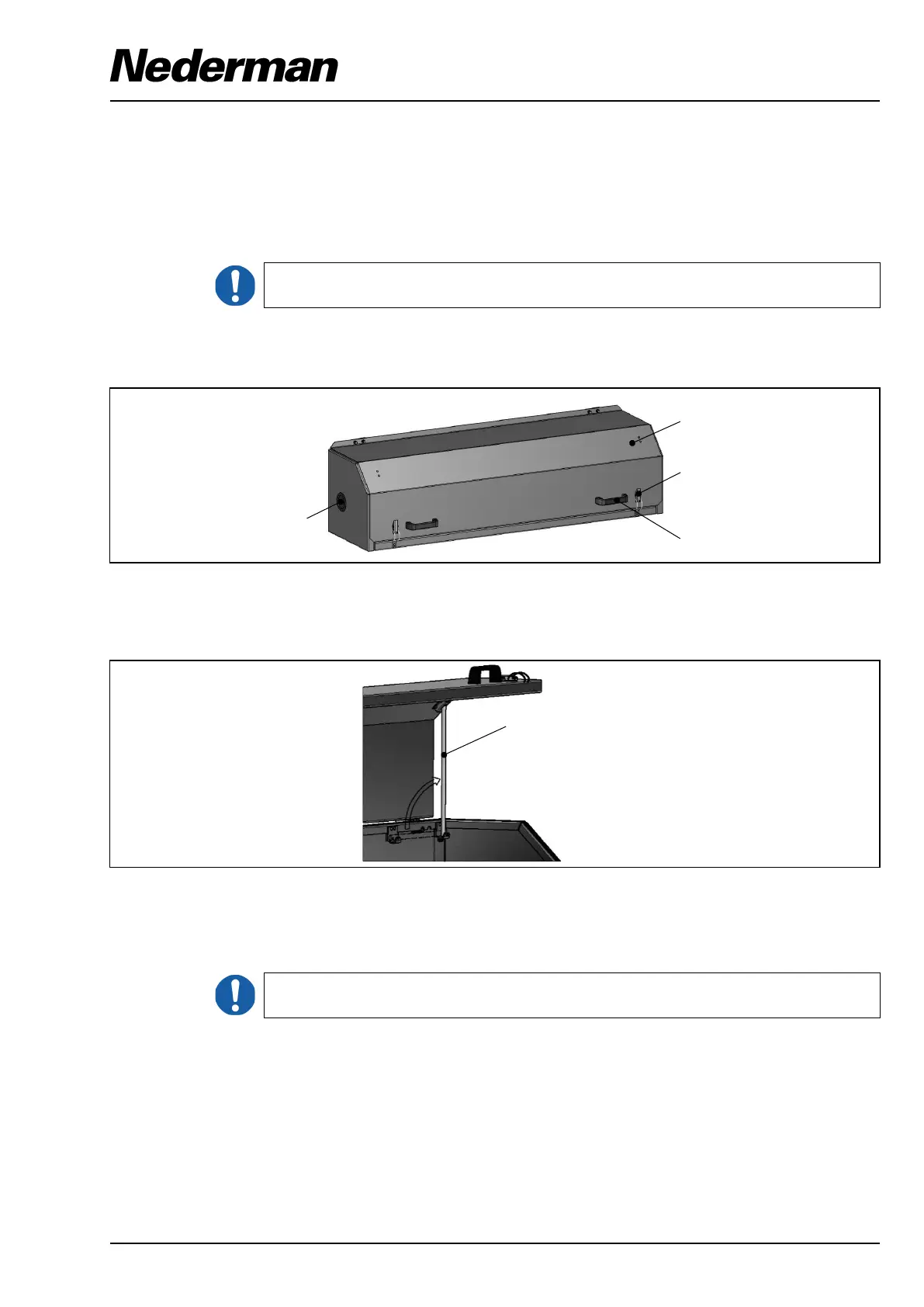

Pos: 30.14.10 /Betriebsanleitung/Grafiken /Nederman Filtration/09 Montage/GRAFIK: Schallhaube Druckbeh älter @ 42\mod_157 1891960470_0.docx @ 34415 1 @ @ 1
Pos: 30.14.11 /Betriebsanleitung/Leerzeile Halb @ 10\mod_1478598405587_0.docx @ 209637 @ @ 1
Pos: null /Betriebsa nleitung/Marginalien/Nederma n Filtration/Deck el Schallhaube öffnen @ 43\mod_1574239217481_2901.docx @ 34818 1 @ @ 1
Open cover of the sound insulation hood
Pos: 30.14.13 /Betriebsanleitung/Leerzeile Halb @ 10\mod_1478598405587_0.docx @ 209637 @ @ 1
Pos: 30.14.14 /BA Nederman Filtration/09 Montage/Filter/FMC/K*/Montagesc hritte/Verschlussklammern (2) lösen @ 42\mod_157 1893275022_2901.docx @ 344263 @ @ 1
➔ Undo the fastening clips (2).*
Pos: 30.14.15 /BA Nederman Filtration/09 Montage/Filter/FMC/K*/Montages chritte/Deckel (1) an den Haltegriffen (3) anh eben und festhalten @ 42\mod_1571894594916_2901.docx @ 344347 @ @ 1
➔ Raise the cover (1) by the handles (3) and hold tight.*
Pos: 30.14.16 /Betriebsanleitung/Leerzeile Halb @ 10\mod_1478598405587_0.docx @ 209637 @ @ 1
Pos: 30.14.17 /Betriebsanleitung/Grafiken /Nederman Filtration/09 Montage/GRAFIK: Schallhaube Druckbehä lter geöffnet und gesic hert @ 42\mod_1571892266938_0.docx @ 344179 @ @ 1
Pos: 30.14.18 /Betriebsanleitung/Leerzeile Halb @ 10\mod_1478598405587_0.docx @ 209637 @ @ 1
Pos: 30.14.19 /BA Nederman Filtration/09 Montage/Filter/FMC/K*/Montagesc hritte/Haltestangen (4) aufrichten und in Arretiervor richtung einstecken @ 42\mod_1571893376259_2901.docx @ 344319 @ @ 1
➔ Raise the support rods (4) on each side of the rear wall of the sound
insulation hood and insert into the securing elements in the cover.*
Pos: 30.14.20 /Betriebsanleitung/----- Seitenumbruch ----- @ 10\mod_1478587717206_0.docx @ 209487 @ @ 1
Pos: 30.14.21 /BA Nederman Filtration/15 Instandsetzung/Filter/Handlungen/Ablassventil am Druckbehälter öffnen @ 34\mod_15 39322796017_2901.docx @ 298699 @ @ 1
➔ Open the condensation drain valve on the pressure tank in order to vent the
pressure tank and drain off any condensation or oil.
