101ES Manual de instrucciones
8 Funciones del PRIMUS 2 H2N/H2N+
8.1 Eje X/Eje Y INCLINAR
En la Función Ejes INCLINAR, los ejes pueden ser inclinados independiente-
mente entre sí en un rango de ±10 %. ¡En el PRIMUS 2 H2N+ se supervisa
adicionalmente el ajuste de la inclinación.

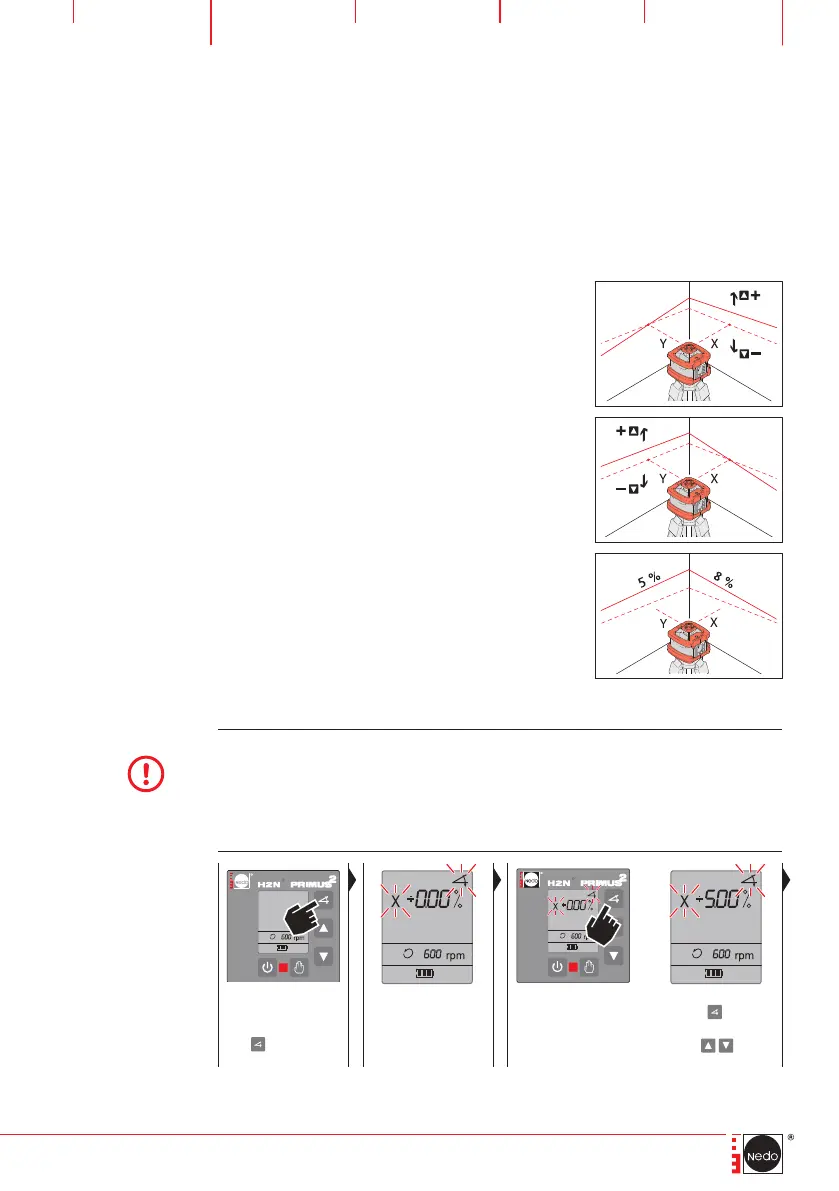

Eje - X
La ilustración a un lado muestra la inclinación en el
ajuste de un valor porcentual positivo.
Eje - Y
La ilustración a un lado muestra la inclinación en el
ajuste de un valor porcentual positivo.
Eje X e Y
La ilustración a un lado muestra la inclinación en
el ajuste de valores porcentuales positivos (Eje-X
+5 %, eje-Y +8 %).
NOTA
Para el ajuste de inclinaciones mayores es de ayuda o bien necesario inclinar el láser
dentro de la tolerancia de horizontalización de ±5° (8,8 %) en la correspondiente
dirección »hacia delante«.
Si el láser ante grandes inclinaciones no se inclina »hacia delante«, por razones
técnicas, el cabezal láser no puede aproximar la inclinación ajustada. El LED y el aviso
de advertencia en el display parpadean.
Llamar la función
INCLINAR, oprimir la
tecla
El símbolo de eje X y
la inclinación se mu-
estran intermitentes
Asumir el valor 0.00 % con la tecla o
ajustar un valor, p.ej. +5 %, para eje X con las
funciones de confort de las teclas (véase
página 103)
