13DE Bedienungsanleitung

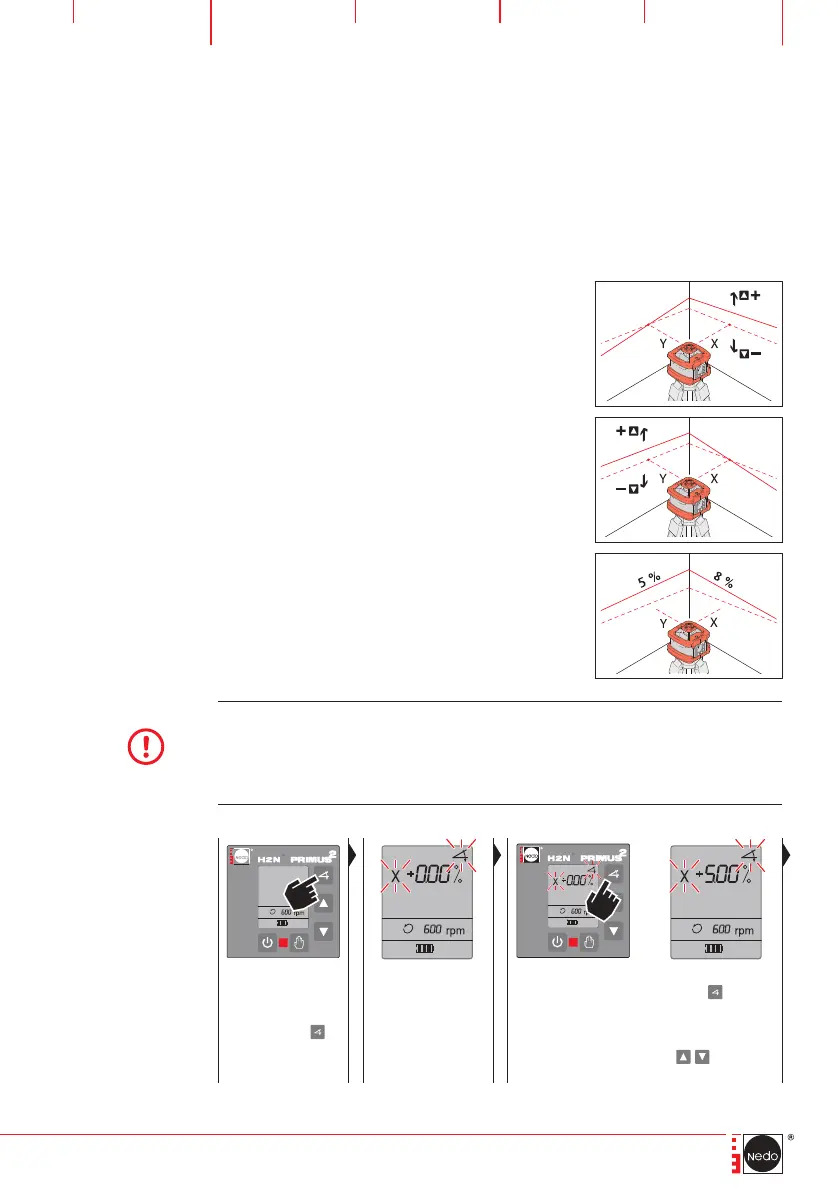

8 Funktionen des PRIMUS 2 H2N/H2N+
8.1 X-Achse/Y-Achse NEIGEN
Bei der Funktion Achsen NEIGEN können die Achsen unabhängig voneinan-
der in einem Bereich von ±10 % geneigt werden. Beim Primus 2 H2N+ wird
zusätzlich die Neigungseinstellung überwacht!
X-Achse
Die nebenstehende Abbildung zeigt die Neigung
bei der Einstellung eines positiven Prozentwertes.
Y-Achse
Die nebenstehende Abbildung zeigt die Neigung
bei der Einstellung eines positiven Prozentwertes.
X- und Y-Achse
Die nebenstehende Abbildung zeigt die Nei-
gung bei der Einstellung positiver Prozentwerte
(X-Achse +5 %, Y-Achse +8 %).
HINWEIS
Zur Einstellung großer Neigungen ist es hilfreich bzw. erforderlich, den Laser innerhalb
der Horizontierungstoleranz von ±5° (8,8 %) in die entsprechende Richtung »vorzu-
neigen«.Wird der Laser bei großen Neigungen nicht »vorgeneigt«, kann der Laserkopf
die eingestellte Neigung aus technischen Gründen nicht anfahren. Die LED und das
Warnsymbol im Display blinken.
Funktion
NEIGUNG auf-
rufen, Taste
drücken
Symbol X-Achse
und Neigung
werden blinkend
angezeigt
Wert
0.00 % mit der Taste
übernehmen oder einen Wert, z. B.
+5 %, für X-Achse mit den Komfort-
Funktionen der Tasten (siehe
Seite 15) einstellen
