14.3 Controle van de horizontale nauwkeurigheid
De nauwkeurigheid van de laserstraal moet regelmatig worden gecontroleerd.
Hiervoor is een vrij meettraject van 30 m noodzakelijk. Er worden in totaal
vier metingen in de bedrijfsmodus AUTOMAAT uitgevoerd (per X/Y-as twee
metingen). De controle gebeurt in twee controlestappen. De positie van de
laserstraal wordt m.b.v. de ontvanger vastgesteld.

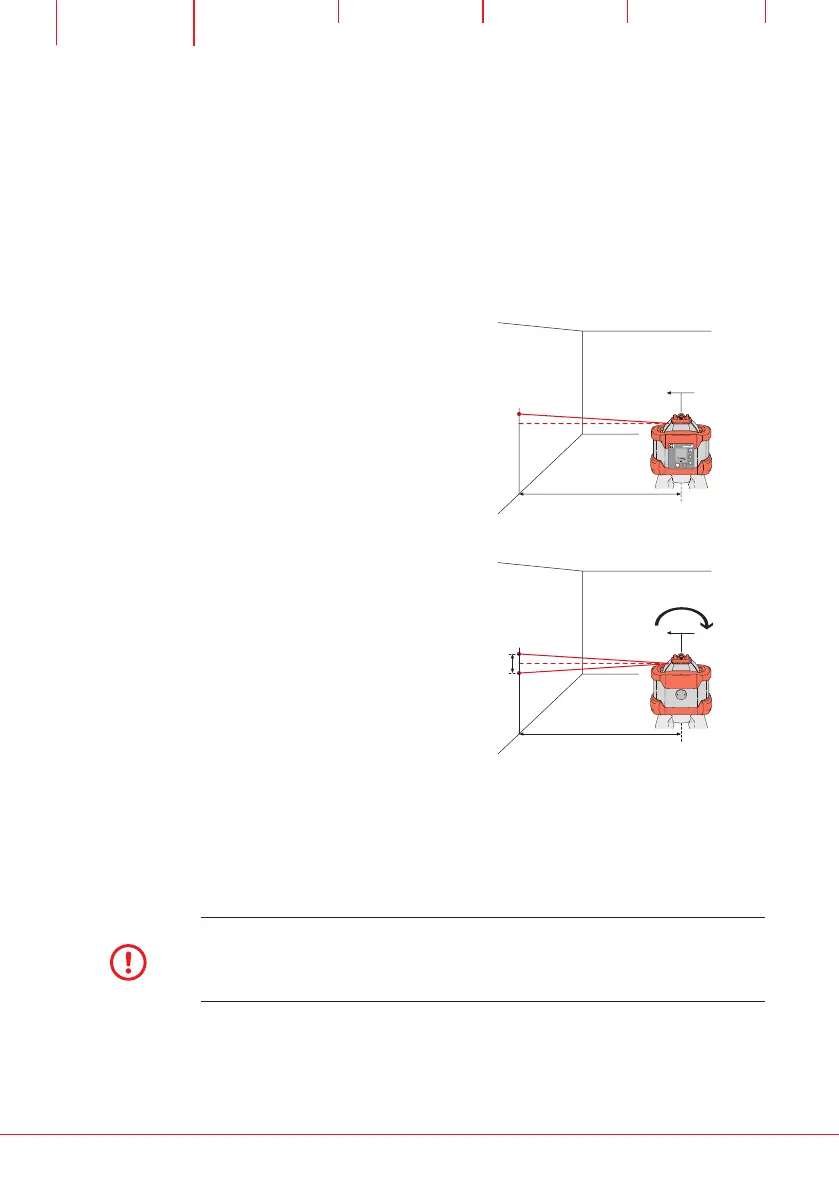

Controlestap 1 – X-as
• Plaats de laser langs de X-as op
een afstand van 30 m van een
muur.
• Markeer de stand van de laserst-
raal (A) op de muur.
LASER RADIATION
AVOID DIRECT EYE EXPOSURE
CLASS 3R LASER PRODUCT
max. 5mW 630-650nm
DIN EN 60825-1:2007
30 m
A
X
Controlestap 2 – X-as
• Draai de laser 180°.
Attentie:
het statief mag niet worden ve-
randerd – bij voorkeur de Nedo
Quickfix® gebruiken!
• Markeer de plaats B van de laser-
straal en meet de loodrechte af-
stand H tussen de markering A
en de markering B. Deze kan dan
boven of onder de markering A
liggen.
• De laser valt binnen de tolerantie
wanneer H 3 mm bedraagt!
30 m
A
X
B
H
OPMERKING
De controlestappen 1 en 2 moeten vervolgens, zoals beschreven, voor de Y-as worden
uitgevoerd.
Wanneer de waarde H buiten de tolerantie ligt, moet de Primus 2 door een geautori-
seerde klantenservice of door Nedo worden afgesteld.
