22 DE Bedienungsanleitung
14.3 Prüfung der horizontalen Genauigkeit
Die Genauigkeit des Lasers sollte regelmäßig überprüft werden. Hierzu ist
eine freie Messstrecke von 30 m erforderlich. Es werden insgesamt vier Mes-
sungen in der Betriebsart AUTOMATIK durchgeführt (je X/Y-Achse zwei Mes-
sungen). Die Überprüfung erfolgt in zwei Prüfschritten. Die Lage des Laser-
strahls wird mit Hilfe des Empfängers festgestellt.

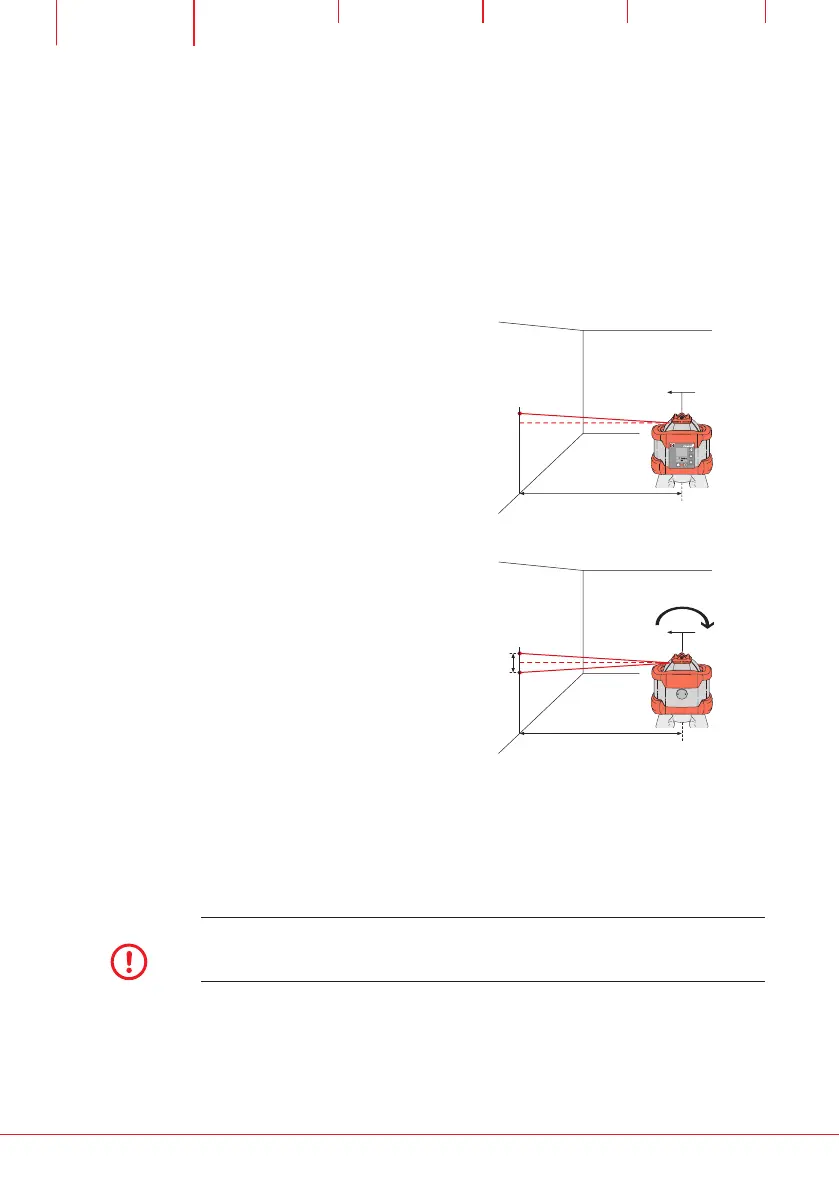

Prüfschritt 1 – X-Achse
• Stellen Sie den Laser mit einem
Wandabstand von 30 m entlang
der X-Achse auf.
• Markieren Sie die Lage des Laser-
strahls (A) an der Wand.
LASER RADIATION
AVOID DIRECT EYE EXPOSURE
CLASS 3R LASER PRODUCT
max. 5mW 630-650nm
DIN EN 60825-1:2007
30 m
A
X
Prüfschritt 2 – X-Achse
• Drehen Sie den Laser um 180°.
Achtung:
Das Stativ darf nicht verän-
dert werden – am besten Nedo
Quickfix® verwenden!
• Markieren Sie die Lage B des La-
serstrahls und messen Sie den
lotrechten Abstand H zwischen
der Markierung A und der Mar-
kierung B. Diese kann über oder
unter der Markierung A liegen.
• Der Laser ist innerhalb der Tole-
ranz, wenn H 3 mm ist!
30 m
A
X
B
H
HINWEIS
Die Prüfschritte 1 und 2 müssen nun für die Y-Achse wie beschrieben durchgeführt
werden. Liegt der Wert von H außerhalb der Toleranz, muss der Primus 2 von einem
autorisierten Kundendienst oder von Nedo justiert werden.
