39
Release 00 - 07.2011
Riparazione
5 Sollevare la leva inserimento capsula, sganciare la co-
pertura anteriore dell’erogatore caffè premendo legger-
mente nei lati come indicato in gura ed estrarla verso
la parte anteriore della macchina.
5.2. Rimozione scheda pulsanti
Eseguire le operazioni descritte nei punti precedenti 1-5 del
paragrafo 5.1.
1 Scollegare il connettore dalla scheda.
Eseguire questa operazione con cautela.
2 Togliere la vite laterale indicata in gura.
Ruotare leggermente il pannello superiore, rimuoverlo
spostandolo verso la parte anteriore della macchina.
3 Servendosi di un cacciavite, sganciare i punti indicati e
rimuovere il gruppo schede completo.
5
1
2
3
1.0-1.2 Nm1.0-1.2 Nm
Repair

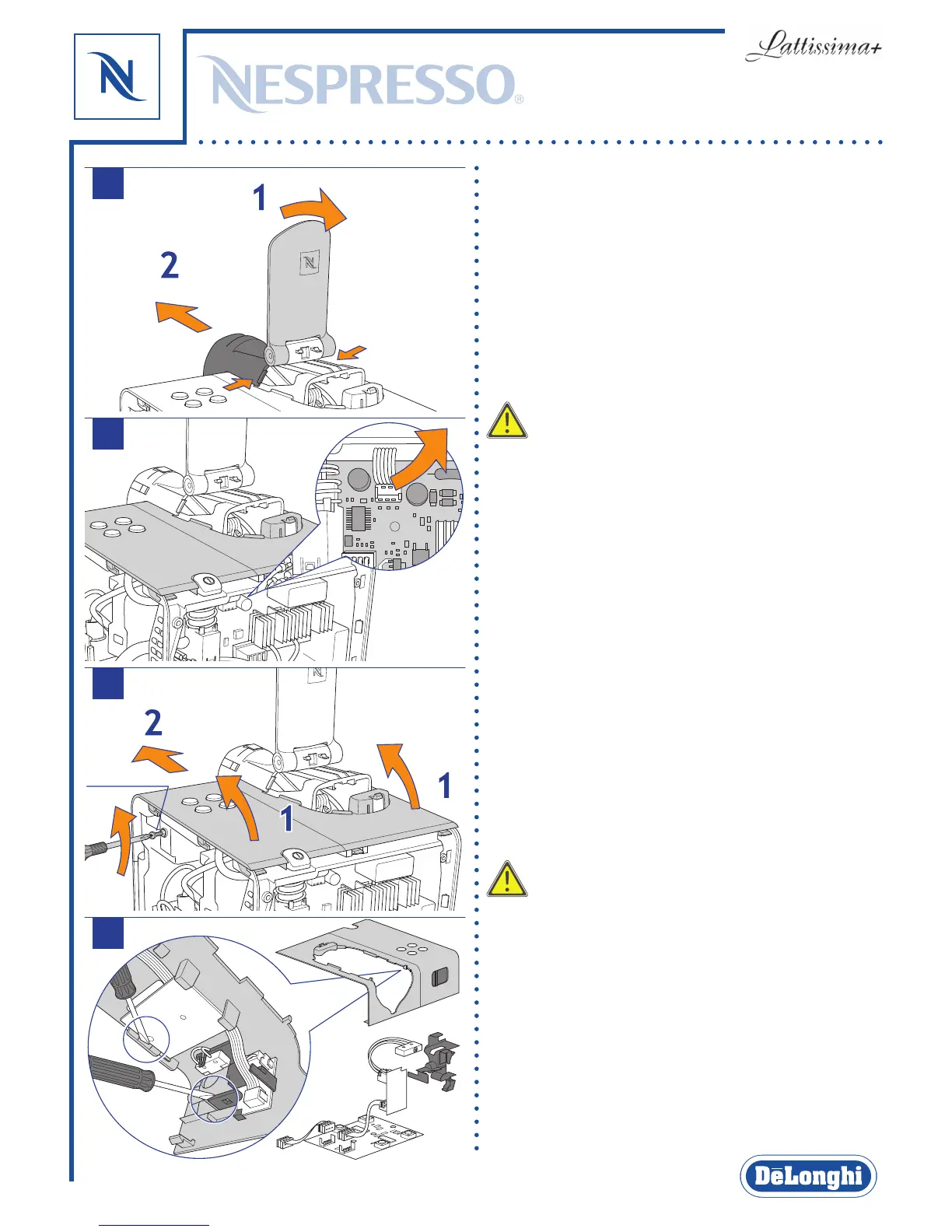

5 Lift up the capsule insertion lever and release the front
cover shown in the gure, moving it towards the front
of the machine.
5.2. Removing the button panel
Follow the steps described in the steps 1-5 of paragraph 5.1.
1 Disconnect the connector from the main board.
Do this with caution.
2 Remove the side screw shown in gure.
Gently rotate the top panel. Remove it by moving it
towards the front of the machine.
3 Using a screwdriver, detach the points indicated and
remove the whole panel unit.
