9
Release 00 - 07.2011

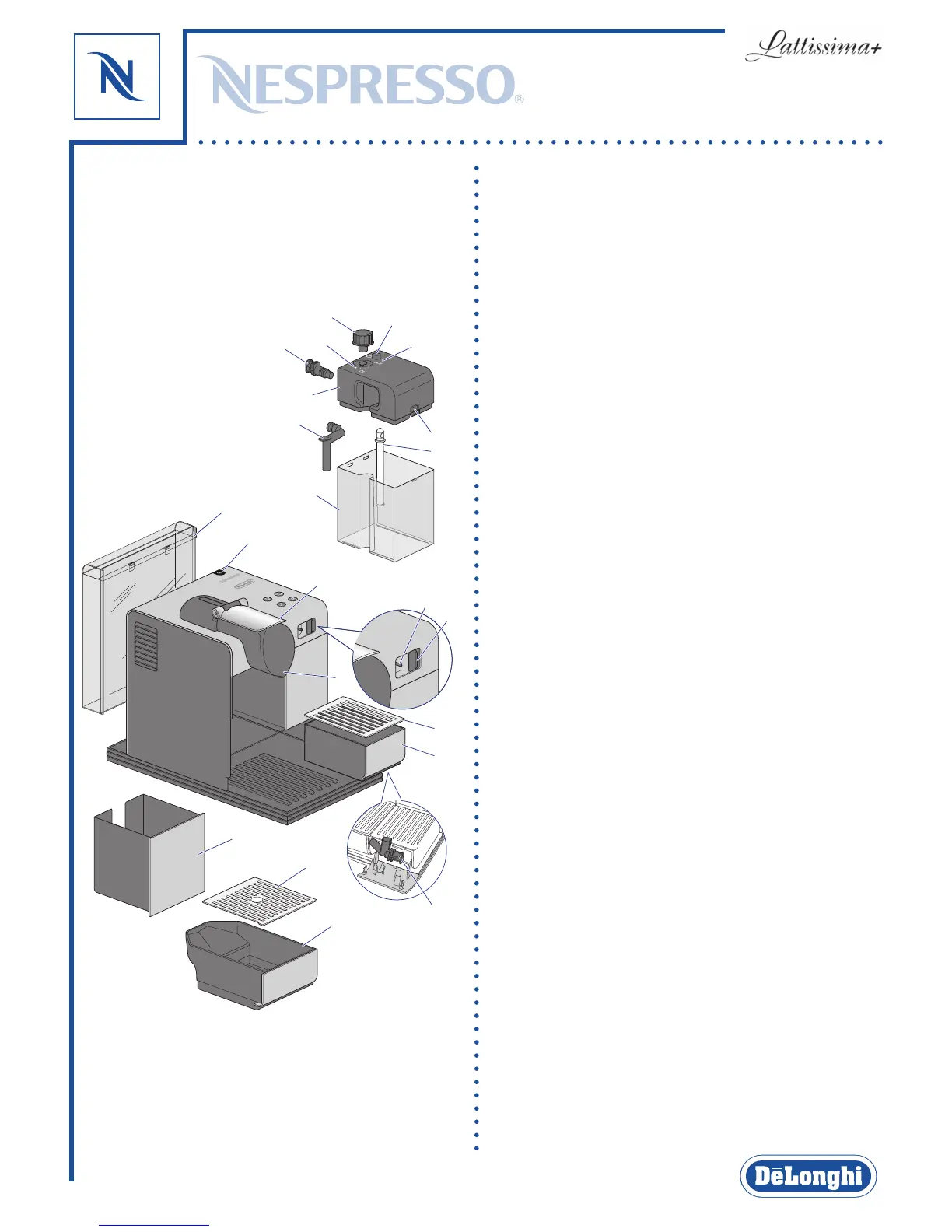

1.3. Componenti macchina
1 Interruttore generale (ON/OFF)
2 Leva
3 Contenitore acqua (0,9 lt)
4 Erogatore caffè
5 Contenitore raccolta capsule
6 Vassoio raccogligocce
7 Griglia raccogligocce sinistra
8 Griglia raccogligocce destra
9 Vano per beccuccio di decalcicazione
10 Beccuccio di decalcicazione
11 Sportello connettore vapore
12 Connettore vapore
“Sistema Rapid Cappuccino” (R.C.S.)
13 Contenitore latte (0,35 lt)
14 Coperchio contenitore latte
15 Pulsante di apertura R.C.S.
16 Pulsante risciacquo
17 Manopola regolazione schiuma latte
18 Indicatore schiuma Min.
19 Indicatore schiuma Max
20 Connettore R.C.S.
21 Tubo di erogazione latte
22 Condotto latte
Generalità
1
3
21
14
13
20
18
17
2
12
11
22
16
19
15
4
5
7
9
8
6
10
1.3. Main components
1 Main switch (ON/OFF)
2 Lever
3 Water tank (0.9 litres)
4 Coffee outlet
5 Capsule container
6 Drip tray
7 Left-hand drip tray grid
8 Right-hand drip tray grid
9 Descaling nozzle compartment
10 Descaling nozzle
11 Steam connector hatch
12 Steam connector
“Rapid Cappuccino System” (R.C.S.)
13 Milk container (0.35 litres)
14 Milk container lid
15 R.C.S. release button
16 Rinse button
17 Milk froth adjustment knob
18 Min. froth indicator
19 Max. froth indicator
20 R.C.S. connector
21 Milk outlet tube
22 Milk tube
Generality
