108
Empfindlichkeit
variabel
Riemenspan-
nung
Verlangsamung
in Schließung
Hoch
Mittel
Niedrig
Keine Spannung
Minimale Riemenspannung
Maximale Riemenspannung
Kurz
Mittel
Lang

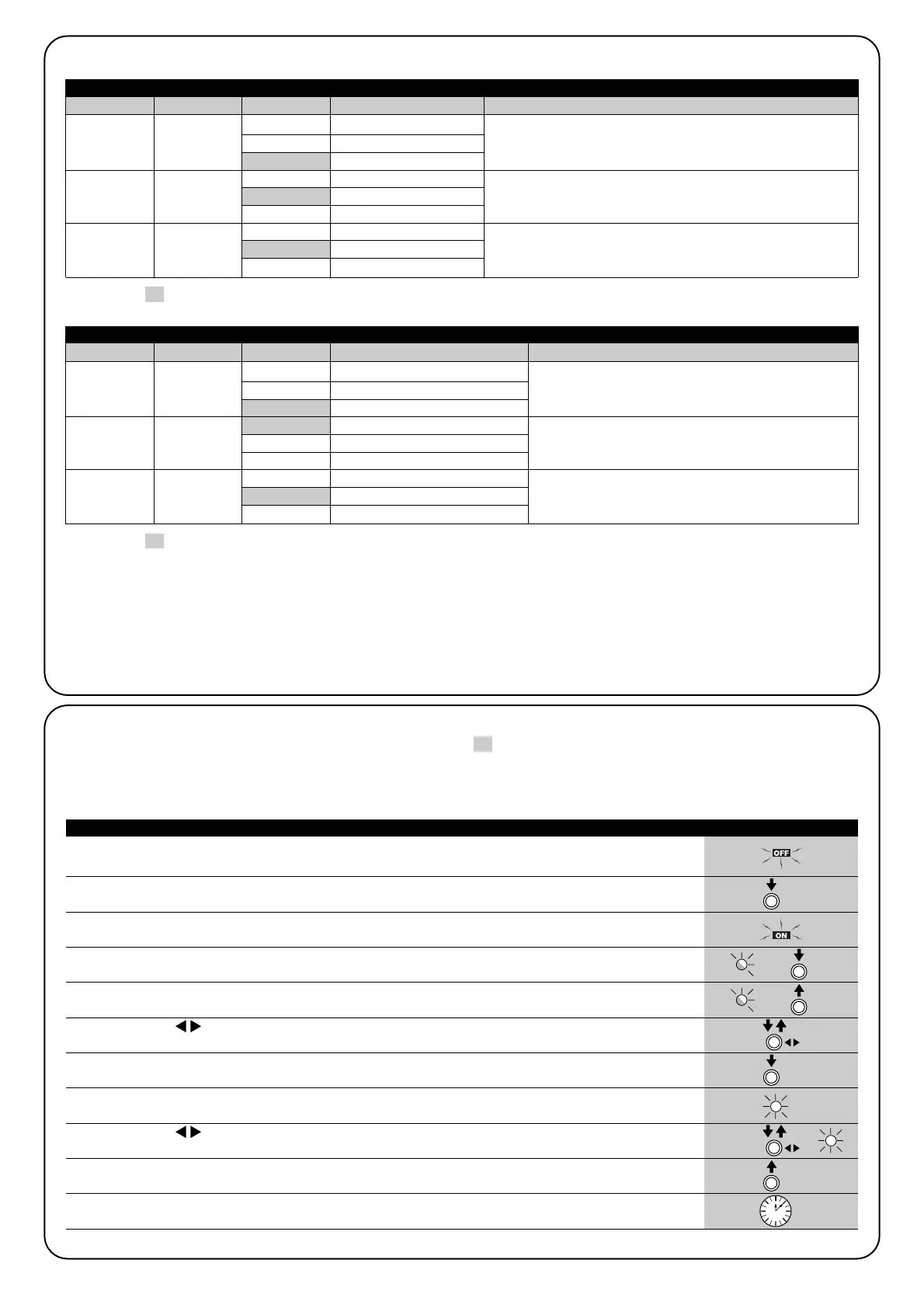

7.2.3) Funktionen des zweiten Niveaus (einstellbare Parameter)
Tabelle 17: Liste der programmierbaren Funktionen des zweiten Niveaus der “Programmierung beim Einschalten”
Eingangs-LED Parameter LED (Niveau) Wert Beschreibung
Nachdem die variable Empfindlichkeit aktiviert ist, können 3
Empfindlichkeitsstufen eingestellt werden. Die variable Empfind-
lichkeit Hoch eignet sich für korrekt ausgewuchtete, kleine Tore.
Stellt die Riemenspannung ein. Nach der vollständigen Torsch-
ließung startet eine sehr kurze Öffnungsbewegung, die mit die-
sem Parameter eingestellt werden kann.
Stellt die Länge der Verlangsamung in Schließung ein.
Anmerkung: “ ” ist die werkseitige Einstellung.
L1
L2
L3
L1
L2
L3
L1
L2
L3
L1
L2
L3
7.2.4) Zweites Niveau: Programmierungen (einstellbare Parameter)
Werkseitig sind diese Parameter wie in den Tabellen Nr. 17 und 17a mit “ ” angegeben eingestellt, sie können aber jederzeit geändert wer-
den, wie in den Tabellen 18 und 18a angegeben. Bei der Durchführung des Verfahrens vorsichtig sein, da die Zeitgrenze 10s zwischen dem
Druck auf eine Taste und die andere beträgt. Nachdem diese Zeit abgelaufen ist, wird das Verfahren automatisch beendet, mit Speicherung
der bisher ausgeführten Änderungen..
1. SPIN ausschalten (zum Beispiel, indem die Sicherung F1 herausgenommen wird)
2. Auf Taste [Set] drücken und gedrückt halten
3. SPIN einschalten (zum Beispiel, indem die Sicherung F1 eingeschaltet wird)
4. Warten, bis die Steuerung blinkt, dann die Taste [Set] gedrückt halten, bis L1 zu blinken beginnt
(nach ca. 6 Sekunden). L1 6s
5. Die Taste [Set] loslassen, wenn die LED L1 zu blinken beginnt.
L1
6. Auf Taste [] drücken, um die blinkende LED auf die “Eingangs-LED” zu verschieben, die den zu
ändernden Parameter darstellt
7. Auf Taste [Set] drücken und gedrückt halten; die Taste [Set] muss während der Schritte 5 und 6
ständig gedrückt bleiben
8. Ca. 3s warten, danach wird die LED aufleuchten, die das aktuelle Niveau des zu ändernden
Parameters darstellt 3s
9. Auf Taste []drücken, um die LED zu verschieben, die den Wert des Parameters darstellt.
10. Die Taste [Set] loslassen
11. 10s warten, um die Programmierung aufgrund des Ablaufs der Zeitgrenze zu beenden.
10s
Anmerkung: die Punkte von 6 bis 10 können während derselben Programmierungsphase wiederholt werden, um mehrere Parameter einzustellen.
Tabelle 18: Änderung der einstellbaren Parameter der “Programmierung beim Einschalten” Beispiel
Antriebskraftre
Funktion
Schrittbetrieb
Pausezeit
Niedrig
Mittel
Hoch
Öffnet - Stopp - Schließt - Öffnet
Öffnet - Stopp - Schließt - Stopp
Wohnblockbetrieb
15 Sekunden
30 Sekunden
60 Sekunden
Tabelle 17a: Liste der programmierbaren Funktionen des zweiten Niveaus der “Standardprogrammierung”
Eingangs-LED Parameter LED (Niveau) Wert Beschreibung
Stellt die Höchstkraft ein, die der Antrieb zur Torbewe-
gung entwickelt.
Stellt die Sequenz der Steuerbefehle ein, die dem Ein-
gang Schrittbetrieb oder dem 1. Funkbefehl zugeordnet
sind (siehe die Tabellen 7 und 8).
Stellt die Pausezeit ein bzw. die Zeit vor der automati-
schen Schließung. Wirkt nur, falls die automatische
Schließung aktiviert ist.
Anmerkung: “ “ ist die werkseitige Einstellung.
Alle Parameter können beliebig ohne Nebenwirkungen eingestellt werden, nur für die Einstellung der “Antriebs” ist besondere Vorsicht not-
wendig:
• Keine hohen Kraftwerte benutzen, um der Tatsache abzuhelfen, dass das Tor starke Reibungspunkte hat. Eine zu starke Kraft kann das
Sicherheitssystem beeinträchtigen oder das Tor beschädigen.
• Falls die Kontrolle der “Antriebskraft” als Hilfsmittel für das System zur Aufprallkraftreduzierung benutzt wird, die Kraftmessung nach jeder
Einstellung wiederholen, wie von Norm EN 12445 vorgesehen.
• Verschleiß und Witterung können die Torbewegungen beeinflussen; die Krafteinstellung sollte in regelmäßigen Abständen überprüft werden.
L1
L2
L3
L1
L2
L3
L1
L2
L3
L1
L2
L3
