130
3.4) Conexiones eléctricas
Todas las conexiones eléctricas deben efectuarse sin
tensión en la instalación.

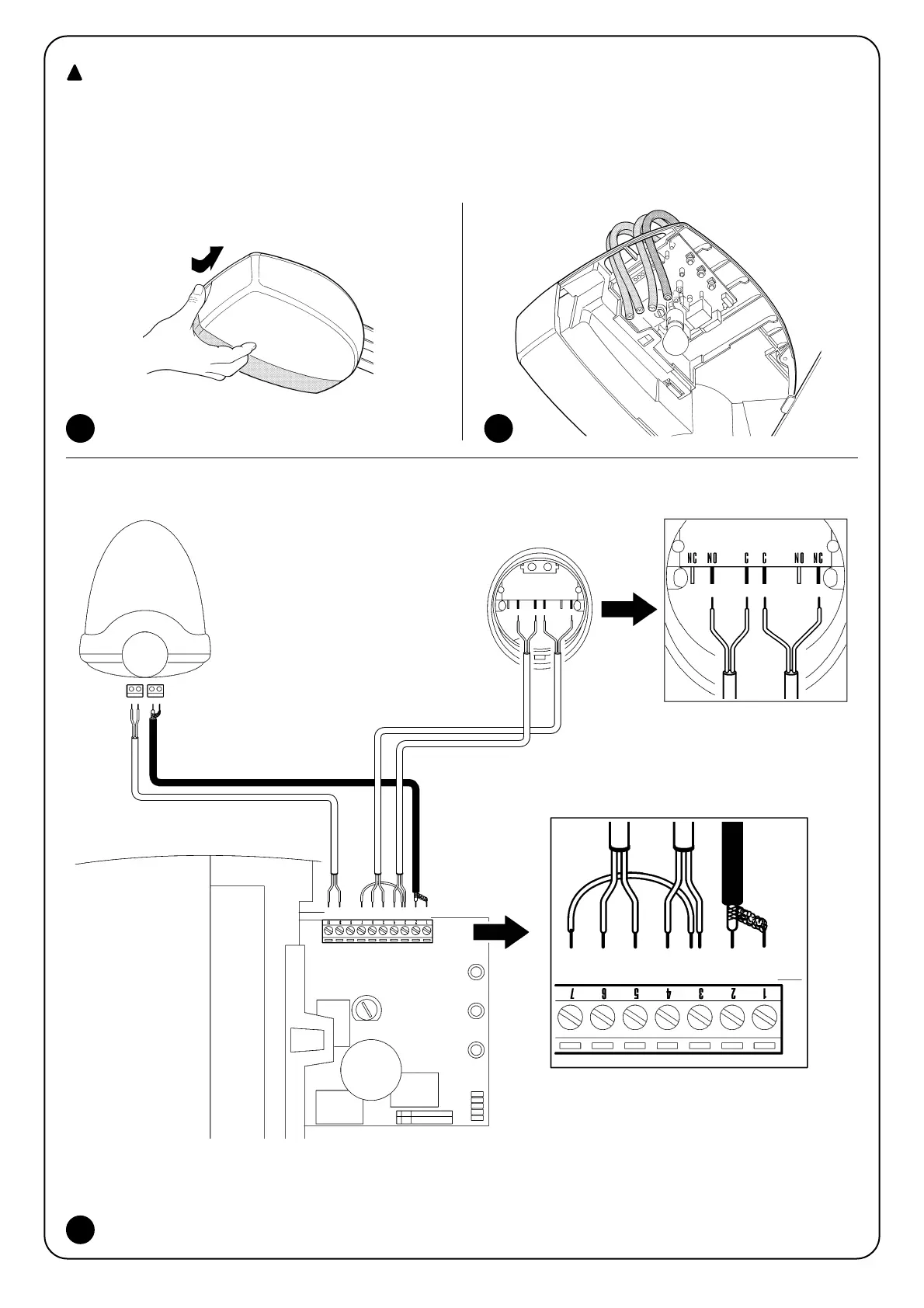

1. Para desmontar la tapa de protección y acceder a la central elec-
trónica de control del SPIN presione al costado y hágala girar
como muestra la figura 31.
2. Haga pasar por los agujeros los cables de conexión hasta los
demás dispositivos, dejándoles 20÷30 cm más largos de lo nece-
sario. Véase la tabla 5 para el tipo de cable y la figura 2 para las
conexiones.
3. Conecte los cables según el esquema de la figura 33.
